Kalıpları Damgalamak için Yüksek-Kaliteli Kam Ünitelerini Maliyete Değer Yapan Nedir?

Kam Üniteleri Damgalama Kalıplarında Ne Yapar ve Kalite Neden Önemlidir?

Damgalı bir parçanın yan duvarında bir deliğe, açılı bir flanşa veya pres darbesine dik bir kesime ihtiyaç duyulduğunda, şahmerdanın dikey hareketi tek başına işin yapılmasını sağlayamaz. Kam birimlerinin devreye girdiği yer burasıdır. Bu mekanik düzenekler kalıbın içinde bulunur ve presin aşağı doğru kuvvetini yatay veya açısal harekete yönlendirerek, aksi halde imkansız olan işlemleri rutin hale getirir.

Kam Ünitesi Damgalama Kalıbının İçinde Ne Yapar?

Bu yüzdendamgalama kalıbındaki kam ünitesi nedir? Bunu bir hareket çeviricisi olarak düşünün. Pres silindiri doğrudan aşağı doğru hareket eder, ancak kam ünitesi bu enerjiyi kontrollü bir yanal darbeye dönüştürür. Bu, zımbaların, form çeliklerinin ve trim bıçaklarının iş parçasına doğrudan yukarıdan ziyade yandan veya birleşik açıyla geçmesine olanak tanır.

Kam ünitesi,-baskı silindirinin dikey kuvvetini ve hareketini yatay veya açısal kuvvet ve harekete dönüştüren, tek başına pres darbesi yönünde gerçekleştirilemeyen delme, biçimlendirme ve düzeltme işlemlerine olanak tanıyan, damgalama kalıbına entegre edilmiş bağımsız bir mekanik düzenektir.

Aşamalı bir kalıpta, farklı istasyonlarda çalışan, her biri farklı bir işlem gerçekleştiren birden fazla kam ünitesi bulabilirsiniz: biri yanal bir delik açıyor, diğeri flanş kenarını kırpıyor, üçüncüsü dışarı doğru bir tırnak oluşturuyor. Progresif bir kalıptaki kam ünitesinin işlevi, ikincil işlemler veya ek ekipman gerektirmeden tek bir pres darbesinin başarabileceği işi genişletmektir.

Kam Üniteleri Kalıp Performansı Açısından Neden Kritiktir?

Kalitenin konuşmaya girdiği yer burasıdır. Presin her döngüsünde, kam ünitesinin sürücüsü, kızağı ve tutucusu mikron-düzeyinde tutarlılıkla etkileşimde bulunmalıdır. Herhangi bir oynama, sapma veya yanlış hizalama, doğrudan damgalı parça üzerinde boyutsal değişikliğe neden olur. Gevşek bağlantılara veya yumuşak temas yüzeylerine sahip bir kam ünitesi, binlerce döngü boyunca biriken boşluklara neden olarak parça boyutlarını kademeli olarak tolerans dışına iter.

Sertlik de aynı derecede önemlidir. Bir delme işlemi sırasında sürgü, zımbanın sac metali parçalama tepki kuvvetine esnemeden direnmelidir. Ünite hafifçe bile saparsa delik konumu kayar ve çapak koşulları kötüleşir. Kısacası, metal damgalamada kam ünitelerinin nasıl çalıştığı, yalnızca bir özelliğin üretilip üretilemeyeceğini değil aynı zamanda tüm üretim süreci boyunca tutarlı bir şekilde üretilip üretilemeyeceğini de belirler.

Yeni projeler için kam birimleri belirleyen kalıp tasarımcıları ve takım mühendisleri için, kalıp tasarımında kam birimlerinin amacı basit hareket dönüşümünün ötesine geçer. Bu bileşenler ulaşılabilir parça doğruluğu konusunda tavanı belirliyor. Önümüzdeki bölümlerde bu hassasiyetin tam olarak nasıl tasarlandığı, birinci sınıf bir üniteyi ticari bir üniteden ayıran şeyin ne olduğu ve konfigürasyonların belirli damgalama uygulamalarıyla nasıl eşleştirileceği açıklanmaktadır.

Kam Üniteleri Pres Kuvvetini Açısal Harekete Nasıl Dönüştürür?

Konsept kulağa basit geliyor: Dikey kuvvet içeri giriyor, yanal hareket çıkıyor. Ancak bir kam ünitesinin içindeki mekanikler basit bir takozdan daha bilinçlidir. Bir kam sürücüsünün dikey kuvveti yatay harekete nasıl dönüştürdüğünü anlamak, zorlu uygulamalar için birimleri belirlerken toleransların, malzeme seçimlerinin ve geri dönüş mekanizmalarının neden bu kadar önemli olduğunu anlamanıza yardımcı olur.

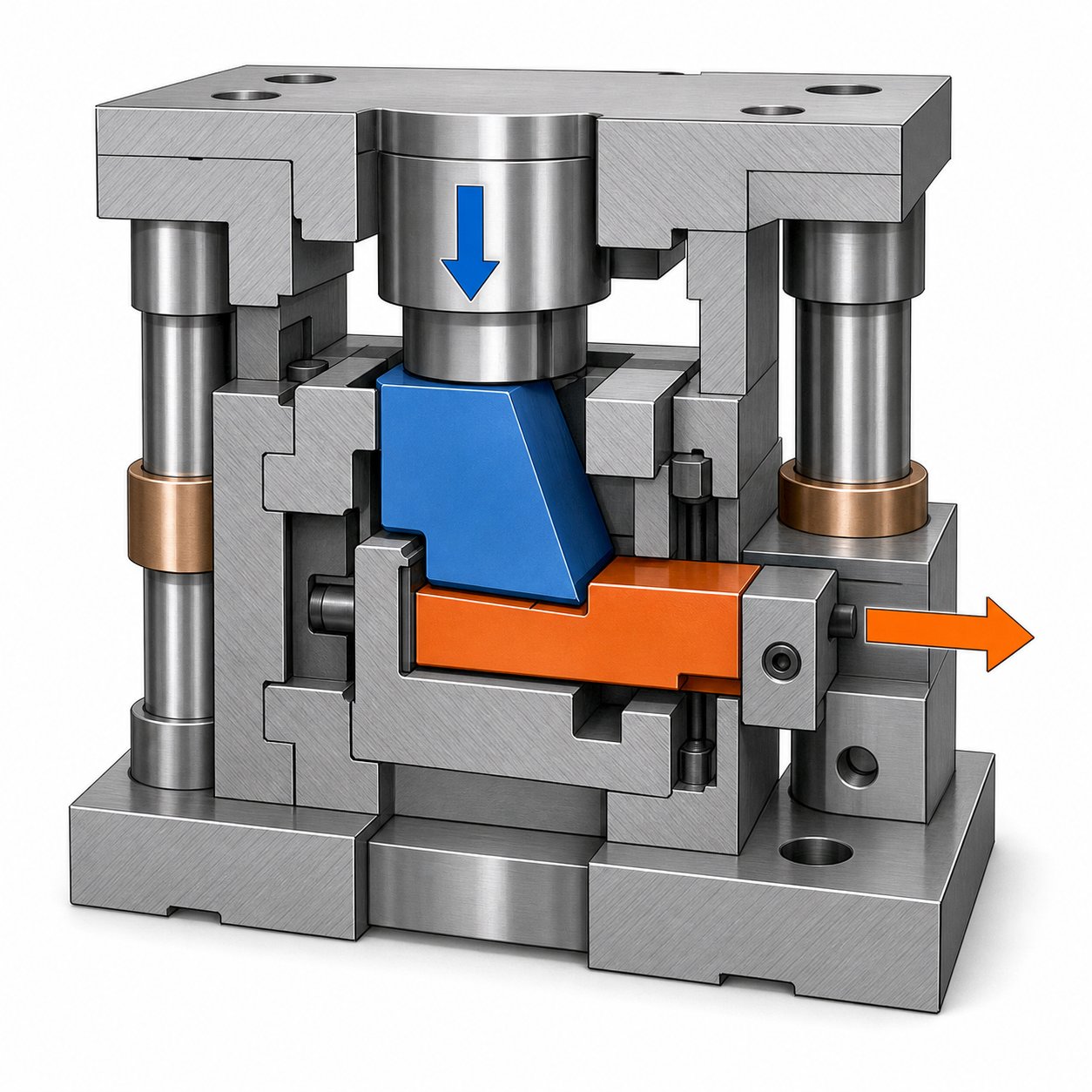

Dikey Baskı Kuvveti Nasıl Yanal Harekete Dönüşür?

Üst kalıbın iş parçasına doğru indiğini hayal edin. Bu üst kalıba, tam olarak taşlanmış açılı yüze sahip, kama-şekilli bir çelik bileşen olan sürücü cıvatalanmıştır. Pres kapandığında bu açılı yüz, alt kalıp düzeneğinde bulunan kızak üzerindeki eşleşen bir yüzeye temas eder. Geometri basit ama güçlüdür: sürücünün eğimli yüzeyi, kızağa karşı tasarlanmış bir açıyla, tipik olarak dikeyden 15 ila 30 derece arasında iter ve kızağın kılavuzlu yolu boyunca yanal olarak ilerlemekten başka seçeneği yoktur.

İlişki temel trigonometriyi takip eder. 50 mm'lik dikey pres hareketi ile 15 derecelik bir sürücü açısı, kabaca 13,4 mm'lik yanal kaydırma vuruşu üretir ve kuvvet artışı sizin lehinize çalışır. Aynı 15 derecelik açıda,ideal mekanik avantaj 3,7:1 civarındadırBu, her bir Newton dikey baskı kuvvetinin, slaytta yaklaşık dört Newton yatay çalışma kuvveti sağladığı anlamına gelir. Daha dik açılar, pres hareketi birimi başına daha fazla vuruş sağlar ancak kuvvet çarpımından ödün verir; daha sığ açılar ise muazzam bir kuvvet ancak minimum vuruş sağlar.

Kızak, düşük-sürtünmeli, fedakar temas yüzeyleri sağlayan sertleştirilmiş aşınma plakaları üzerinde hareket eder. Bu plakalar metal--metale-kontağı hassas-yer kızağı gövdesinden uzak tutar. Bu arada tutucu, yani esasen tüm düzeneği içeren mahfaza, kızağı minimum açıklıkla tek bir hareket ekseni boyunca yönlendirir. Kılavuz açıklığı 0,02 mm'nin altında kaldığında kızak doğru yolu izler ve taşıdığı zımba veya form aleti her döngüde iş parçasına tam olarak aynı noktaya çarpar.

Burada ayrı aşamalara ayrılmış kam ünitesi çalışma döngüsü sırası verilmiştir:

1. Angaje etmek:Pres alçalır ve sürücünün açılı yüzü, sürgünün birleşme yüzeyiyle ilk teması kurar.
2. İleriye doğru sürün:Devam eden pres hareketi, sürücü daha derine doğru ilerlerken sürgüyü çalışma stroku boyunca yanal olarak iter.
3. Kalmak:Pres alt ölü noktaya ulaşır ve sürgü, sürücü temas basıncı altında tamamen uzatılmış konumunu korur.
4. İş vuruşu:Oturma sırasında kızak üzerine monte edilen zımba veya form aleti, iş parçası üzerinde delme, düzeltme veya şekillendirme işlemini gerçekleştirir.
5. Geri dönmek:Pres ters yönde hareket eder, sürücü devreden çıkar ve sürgü, yay kuvveti veya pozitif geri dönüş mekanizması aracılığıyla başlangıç ​​konumuna geri çekilir.

Yukarıda açıklanan kam kızağı sürücü açısı geometrisi, temas yüzlerinin hassas taşlamanın neden -tartışılamaz olduğunu ortaya koymaktadır. Sürücü açısı spesifikasyondan yarım derece bile saparsa, damgalanmış parçalarınızda boyutsal değişiklik olarak ortaya çıkan strok uzunluğundaki değişiklikleri ve kuvvet dağılımındaki değişiklikleri fark edeceksiniz.

Bahar Getirisi ve Pozitif Getiri Mekanizmaları

Sürücü geri çekildiğinde, bir sonraki presleme döngüsü başlamadan önce bir şeyin sürgüyü başlangıç ​​konumuna geri çekmesi gerekir. İki ana geri dönüş felsefesinin birbirinden ayrıldığı nokta burasıdır ve seçimin güvenilirlik ve hız kapasitesi açısından gerçek sonuçları vardır.

Bahar dönüşü daha basit bir yaklaşımdır. Sıkıştırılmış helezon yaylar veya nitrojen gazlı yaylar ileri vuruş sırasında enerjiyi depolar ve sürücü kaldırdığında sürgüyü geri itmek için enerjiyi serbest bırakır. Mekanizma ucuzdur, bakımı kolaydır ve orta düzeyde baskı hızları ve daha kısa stroklar için mükemmel şekilde uygundur. Sınırlama mı? Yay yorgunluğu. Yüzbinlerce döngüden sonra yay kuvveti yavaş yavaş azalır ve geri çekilme hızı yavaşlar. Daha yüksek pres hızlarında, geri dönüş vuruşu için daha az zaman kalır ve zayıflayan bir yay, bir sonraki döngü başlamadan önce sürgüyü tamamen geri çekemeyebilir. Tamamlanmamış geri çekilme, sürücünün-konumunda olmayan bir sürgüyü yeniden devreye sokması ve sürücünün yüzüne zarar verebilecek, aşınma plakalarını çizebilecek veya sürgü gövdesini çatlatabilecek bir çarpışma oluşturması anlamına gelir.

Pozitif getiri temelde farklı bir yaklaşım gerektirir. Depolanan yay enerjisine güvenmek yerine, genellikle bir topuk bloğu veya yakalanmış bir geri dönüş sürücüsü olan mekanik bir bağlantı, pres açıldığında sürgüyü fiziksel olarak geri çeker. Geri çekilme, pres hareketinin kendisine göre zamanlanmıştır, dolayısıyla döngü sayısı veya pres hızına bakılmaksızın aynı oranda ve aynı pozisyonda gerçekleşir. Geri dönüş kuvveti tükenebilir bir yay elemanı yerine mekanik olarak üretildiğinden zamanla herhangi bir bozulma olmaz.

Yay geri dönüşlü ve pozitif geri dönüşlü kam ünitesini karşılaştırırken, ödünler uygulama taleplerine göre değişir:

Dakikada yükseltilmiş stroklarla çalışan yüksek-hacimli üretim için, pozitif getiri genellikle tam olarak belirtilen seçimdir çünkü bir değişkeni denklemden çıkarır. 500.000 çevrimlik bir üretim süreci boyunca yay durumunun yeterli kalacağına dair bahse girmiyorsunuz. Pres hareketinin kendisi her seferinde tam geri çekilmeyi garanti eder; bu da sürücünün tutarlı katılımı, eşit aşınma dağılımı ve diğer kalıp istasyonlarına göre öngörülebilir kam zamanlaması anlamına gelir.

Bu güvenilirlik ayrımı, damgalama kalıplarına yönelik yüksek-kaliteli kam birimlerinde pozitif geri dönüş mekanizmalarının bu kadar sık ​​görülmesinin bir nedenidir. Ön maliyet daha yüksektir, ancak getirisi, zamanlamayla ilgili arızaların-riski azalır ve kalıbın ömrü boyunca daha öngörülebilir bakım planlaması olur.

Elbette kuvvetin nasıl harekete dönüştüğünü ve slaytın nasıl geri döndüğünü anlamak, spesifikasyon resminin yalnızca bir parçasıdır. Kam üniteleri, sıkı kalıp zarflarına sıkıştırılmış kompakt düzeneklerden yüksek-tonajlı delme için üretilmiş ağır-iş birimlerine kadar çeşitli konfigürasyonlarla gelir. Doğru konfigürasyonu özel damgalama operasyonunuzla eşleştirmek, gerçek mühendislik kararlarının başladığı yerdir.

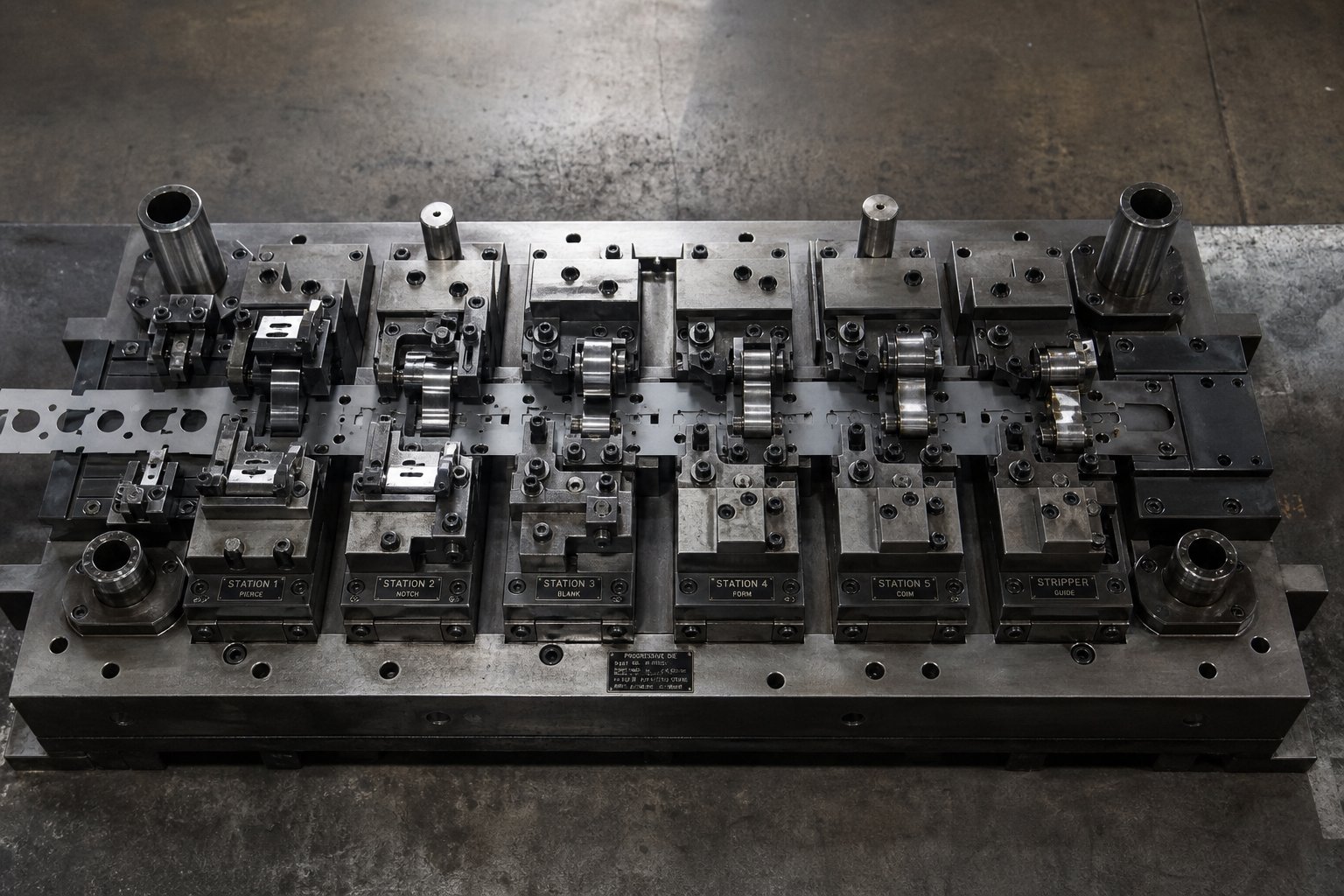

Kam Ünitesi Türleri ve Her Yapılandırmanın Ne Zaman Belirtilmesi Gerektiği

Her kam ünitesi her kalıba uymaz. Damgalama işlemi, kullanılabilir alan ve tonaj gereksinimlerinin tümü, hangi konfigürasyonun takımlarınıza ait olduğunu belirler. Ancak kam ünitesi sınıflandırması çoğu zaman her tipin ne zaman anlamlı olduğu açıklanmadan tek bir katalog sayfasında aşırı basitleştirilir. Kalıba monteli ve havai kam birimleri arasındaki farkları anlamak ve standart, ağır-işe uygun ve kompakt versiyonların nasıl karşılaştırıldığını bilmek, üretimde geçerli olan spesifikasyon kararları için size daha net bir yol sunar.

Kalıp-Monteli ve Hava Kam Üniteleri

Progresif kalıplar için kam ünitesi türleri arasındaki en temel ayrım, düzeneğin kalıp setine göre nerede yaşadığıdır.

Kalıba monte edilen kam birimleri- doğrudan kalıp pabucuna, genellikle de alt pabuca cıvatalanır ve müstakil düzenekler olarak-çalışır. Sürücü, kızak, tutucu, aşınma plakaları ve geri dönüş mekanizmasının tamamı, standart bağlantı elemanları ve tespit pimleriyle monte edilen tek bir kompakt paket içerisinde yer almaktadır. Her şey kalıp zarfının içinde bulunduğundan, kalıba monteli üniteler- depolama, kurulum ve değiştirme sırasında takımlarla birlikte hareket eder. İşlemin mevcut kalıp alanı dahilinde gerçekleştirilebildiği ve gerekli strok uzunluğunun ünitenin nominal hareket mesafesine uyduğu durumlarda varsayılan seçimdirler.

Bazen hava kamerası birimleri olarak da adlandırılıruçan kameralarfarklı bir yaklaşım benimseyin. Hareketli kam kızağı düzeneği üst kalıp pabucuna monte edilir ve baskı şahmerdanı ile yukarı ve aşağı hareket eder. Bu montaj konumu, kaldırıcılar, transfer parmakları veya ek istasyonlar gibi diğer bileşenler için alt pabuçta yer açar. Hava kamları genellikle iş parçasının zor bölgelerine ulaşmanız gerektiğinde, strok gereksinimi kalıba monteli ünitenin mevcut kaplama alanında sağlayabileceği miktarı aştığında veya alt kalıp geleneksel bir üniteyi barındıramayacak kadar kalabalık olduğunda genellikle belirtilir.

Ne zaman birini diğerine tercih edersiniz? Kalıba monteli üniteler{0}, alanın izin verdiği durumlarda standart yanal delme, düzeltme ve şekillendirme işlemlerinin çoğuna uygundur. Hava kameraları, dar istasyon aralığına sahip karmaşık progresif kalıplarda, derin-çekilmiş parçalarda yandan delme gerektiren uygulamalarda veya alt-pabuç alanı zaten kaldırıcılar ve pilotlar tarafından tüketildiğinde yerini alır. Bunun dezavantajı, havai birimlerin üst kalıp düzeneğine karmaşıklık katması ve şerit ilerlemesine göre zamanlamaya daha fazla dikkat gerektirmesidir.

Standart,-Ağır Hizmet ve Kompakt Yapılandırmalar

Hem kalıba monte hem de havai kategorilerinde kam üniteleri, yük kapasitelerine ve fiziksel boyutlarına göre daha da farklılaşır. Doğru sınıfı seçmek üç değişkeni dengelemek anlamına gelir: operasyonun ne kadar kuvvet gerektirdiği, sürgünün ne kadar uzağa gitmesi gerektiği ve kalıpta ne kadar yeriniz olduğu.

Standart kam üniteleri günlük damgalama işlerinin en geniş kapsamını kapsar. Orta düzeyde tonaj kapasitesi, tipik strok uzunlukları ve en ilerici ve transfer kalıp düzenlerine rahatlıkla uyum sağlayan bir ayak izi sunarlar. Otomotiv ve cihaz damgalamasındaki delme ve hafif düzeltme operasyonlarının çoğunda standart üniteler, çözüm üzerinde aşırı-mühendislik yapmadan işi halleder.

Yüksek tonajlı damgalama için-ağır işlere uygun bir kam ünitesi, daha kalın gövde bölümleri, daha geniş aşınma plakası temas alanları ve daha sağlam geri dönüş mekanizmalarıyla üretilmiştir. Bu birimler, operasyon daha kalın ölçülü malzemeyi kesmeyi, yüksek-mukavemetli çelik oluşturmayı veya önemli yanal reaksiyon kuvvetleri oluşturan büyük-çevre düzeltmeleri gerçekleştirmeyi içerdiğinde belirtilir. Eklenen kütle ve sertlik, yük altında sapmayı önleyerek zorlu kesimler sırasında kızağın yolunda kalmasını sağlar.

Diğer uçta, dar kalıp alanı için kompakt bir kam ünitesi, özellikle istasyon-istasyona-aralık aralığının dar olduğu veya bitişik takımların minimum boşluk bıraktığı kalıplar için azaltılmış bir zarfla tasarlanmıştır. Kompakt üniteler, standart ünitelerin kaplayamayacağı alanlara sığma karşılığında tonaj kapasitesinden ve strok uzunluğundan bir miktar fedakarlık eder. Birbirine yakın çok sayıda yan özelliğe sahip küçük, karmaşık parçalar üreten yüksek-yoğunluklu aşamalı kalıplarda sıklıkla görülürler.

Aşağıdaki tablo, bu konfigürasyonların spesifikasyon sırasında önemli olan kriterlere göre nasıl karşılaştırıldığını özetlemektedir:

Aralıkların çakıştığına dikkat edin. Geniş bir kalıpta 20 kN'lik bir delme işleminde standart veya kompakt bir ünite kullanılabilir. Karar genellikle mevcut zarfa ve yük kapasitesi için ne kadar marj istediğinize bağlıdır. Bir birimin nominal tonajının %95'i yerine %80'i olarak belirtilmesi, hizmet ömrünü uzatır ve zaman içinde daha sıkı slayt takibi sağlar.

Konfigürasyon seçimi aynı zamanda ünitede yerleşik olan kalite özellikleriyle de etkileşime girer. Gevşek toleranslara sahip kompakt bir kam ünitesi, deformasyona direnecek daha az malzeme olduğundan yük altında aynı boyuttaki hassas-yapılı versiyona göre daha kolay sapacaktır. Boyut, yapı kalitesi ve performans arasındaki bu ilişki, bir kam ünitesinin içinde bileşen bileşen neler olup bittiğini anlamanın, doğru harici konfigürasyonu seçmek kadar önemli olmasının nedenidir.

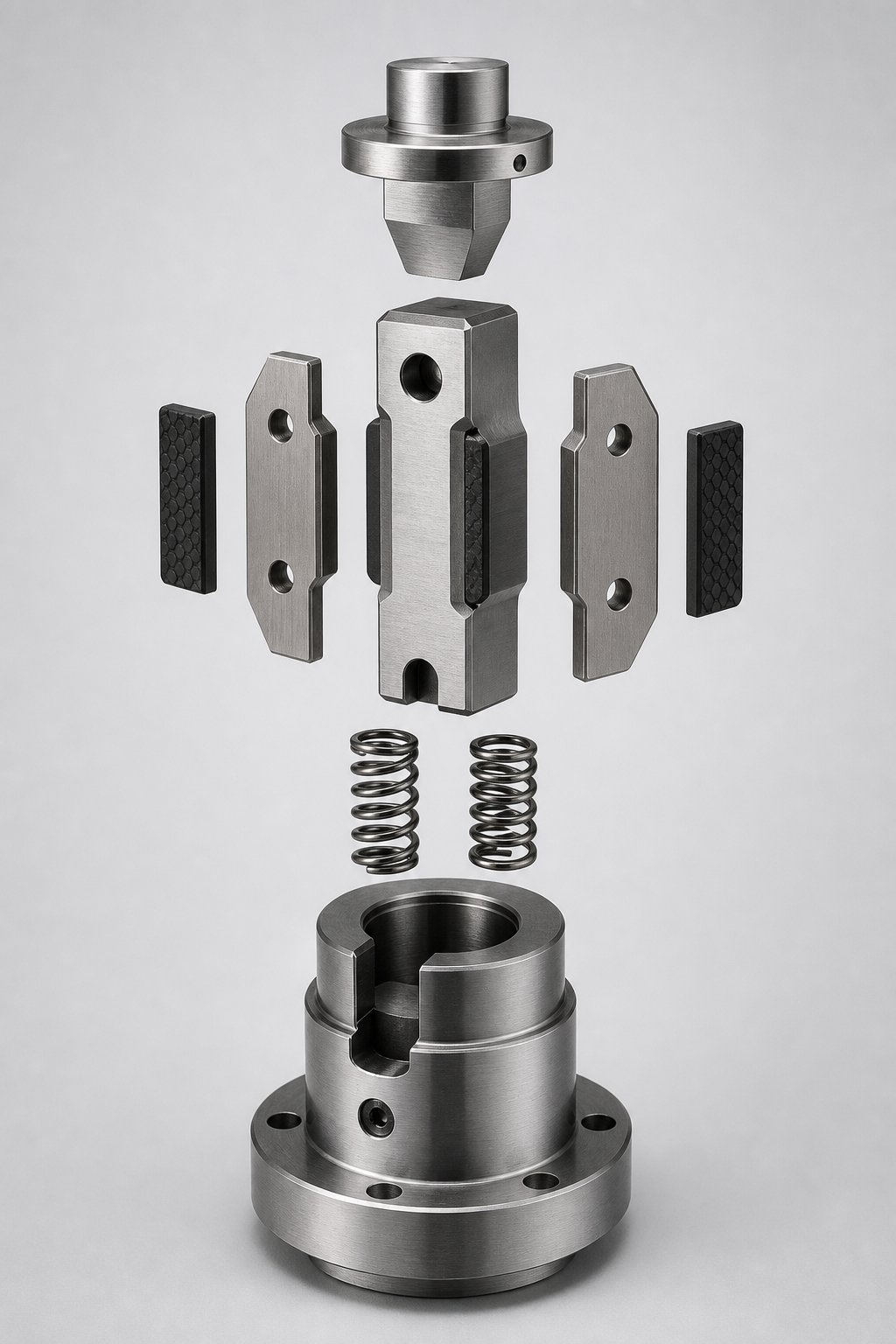

Kam Ünitesinin İçindeki Kritik Bileşenler

Herhangi bir kam ünitesinin dış muhafazasını çıkardığınızda şaşırtıcı derecede az sayıda parça bulursunuz. Yine de her biri belirli bir mühendislik sorumluluğu taşır ve her bir bileşenin kalitesi, montajın mikron-düzeyinde tutarlılık sağlayıp sağlamadığını veya damgalı parçalarınıza sürünen bir çeşitlilik getirip getirmediğini belirler. Her parçanın ne yaptığını ve nasıl etkileşime girdiğini bilmek, size tedarikçileri değerlendirme ve sorunları hurdaya çıkmadan önce teşhis etme becerisi kazandırır.

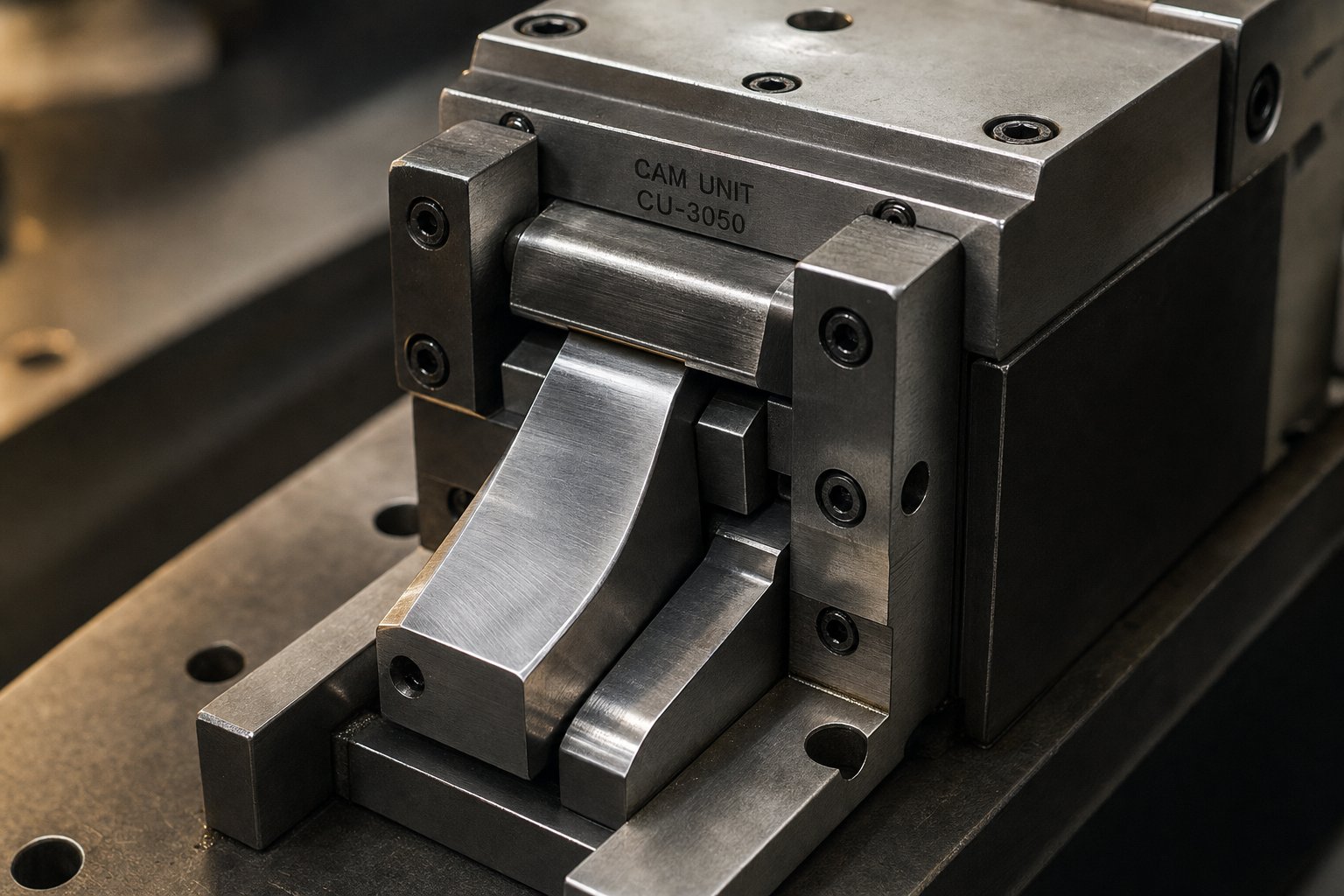

Sürücü, Kızak ve Tutucunun Açıklaması

Bu üç eleman kam ünitesinin yapısal çekirdeğini oluşturur. Diğer tüm bileşenler bunları desteklemek, korumak veya sıfırlamak için mevcuttur.

sürücühareketi başlatan kama-biçimli çelik elemandır. Açılı yüzü, pres kapanırken kızak üzerinde eşleşen bir yüzeye geçerek dikey pres hareketini yanal kuvvete dönüştürür. Sürücünün temas yüzeyi genellikle hassas-taşlanmıştır ve tekrarlanan darbeli yüklemeler altında deformasyona direnmek için sertleştirilmiştir. Bu yüzeyde aşınma veya dalgalanma meydana gelirse kızak artık temiz, tutarlı bir itme almaz ve vuruş uzunluğu döngüden döngüye değişmeye başlar.

slaytiş-gerçekleştiren öğedir. Zımbayı, form çeliğini veya kesme bıçağını taşır ve bu takımları iş parçasına tasarlanan açıda iletir. Kızak, tutucunun içinde kılavuzlu yüzeyler üzerinde hareket eder ve her vuruşta aynı yolu, aynı uç noktaya doğru ilerlemelidir. Gövdesi sıkı toleranslarla işlenmiş ve hem yukarıdan gelen itici kuvvete hem de aşağıdan iş parçasından gelen reaksiyon kuvvetine direnecek şekilde sertleştirilmiştir. Aşınma veya sapma nedeniyle kızaktaki herhangi bir boyut değişikliği, damgalanan özellikte konum hatası olarak anında ortaya çıkar.

avanstüm düzeneği içeren ve yönlendiren mahfazadır. Kızak hareketini tek bir eksenle sınırlayan referans yüzeyleri sağlar, kalıp pabucuna iletilen montaj kuvvetlerini emer ve sürücü yolu ile kızak yolu arasındaki hizalamayı korur. Bunu birimin iskeleti olarak düşünün. Gevşek kılavuz boşluklarıyla işlenmiş bir tutucu, çalışma stroku sırasında kızağın yanal olarak kaymasına izin vererek boyutsal tekrarlanabilirliği bozan boşluklara neden olur.

Kam ünitesi boşluğunun parça kalitesini nasıl etkilediği basit geometriye bağlıdır: kızak, kılavuzları içinde yana doğru 0,03 mm bile kayabiliyorsa, taşıdığı zımba da aynı miktarda kayar. 200.000 parçalık bir üretim sürecinde, yüzeyler aşındıkça bu oynama artar ve Cpk numaralarınız yanlış yöne kaymaya başlar. Kam ünitesi sürücüsü, kızak ve tutucu bileşenleri arasındaki hassas uyum, bir çalışmanın başlangıcında boşluğu sıfıra yakın tutan ve zaman içinde büyümesini en aza indiren şeydir.

Aşınma Plakaları, Geri Dönüş Yayları ve Grafit Uçlar

Üç temel yapısal elemanın ötesinde, çeşitli destekleyici bileşenler düzeneği korur ve yüzbinlerce baskı döngüsü boyunca sorunsuz çalışmasını sağlar.

Bazen kam levhaları olarak da adlandırılan aşınma plakaları, her temas arayüzünde kızak ile tutucu arasında konumlandırılan ince sertleştirilmiş plakalardır. Hassas yüzeyler olarak hizmet ederler, sürtünmeyi ve mikro-aşınmayı emerler, böylece hassas-yer kaydırma gövdesi ve tutucu kılavuzları hasar görmeden kalır. Aşınma plakaları bozulduğunda, yeniden taşlamak veya çok daha pahalı olan kızağı veya tutucuyu değiştirmek yerine, bunları değiştirirsiniz. Malzeme kalitesi, sertliği ve yüzey kalitesi, ünitenin servise ihtiyaç duymadan önce ne kadar süre çalışacağını doğrudan etkiler.

Kayma veya aşınma plakalarına gömülü grafit ekler, sıvı yağlamanın pratik olmadığı veya iş parçasını kirletebileceği yüksek-döngülü uygulamalarda-kendi kendine yağlama sağlar. Slayt ileri geri hareket ettikçe grafit, ince bir katı-yağlayıcı filmi temas yüzeyine aktararak harici bakım gerektirmeden sürtünmeyi ve ısı üretimini azaltır. Sürekli olarak dakikada 30 vuruşun üzerinde çalışan kalıplarda, bu kesici uçlar parça ömrünü ölçülebilir şekilde uzatır.

Geri dönüş yayları, ister helezon yaylar ister nitrojen gazlı yaylar olsun, ileri vuruş sırasında enerjiyi depolar ve sürücü devreden çıktığında sürgüyü geri çekmek için enerjiyi serbest bırakır. Pozitif-dönüş konfigürasyonlarında, mekanik bir topuk bloğu yay fonksiyonunun tamamen yerini alır. Her iki durumda da geri dönüş mekanizması, ünitenin ömrü boyunca tutarlı geri çekme kuvveti ve zamanlama sağlamalıdır.

Burada her bileşenin kalite-kritik işlevi özetlenmiştir:

• Sürücü:Hassas-zemin açılı temas yoluyla dikey baskı kuvvetini kızağa aktarır; sertlik ve yüzey bütünlüğü etkileşimin tutarlılığını belirler.
• Slayt:Çalışma aletlerini yanal vuruş boyunca taşır; Yük altında boyutsal kararlılık, damgalı parça üzerindeki özelliğin konum doğruluğunu belirler.
• Avans:Slayt hareketini yönlendirir ve kısıtlar; kılavuz temizleme kalitesi, boşluğu ve{0}uzun vadeli tekrarlanabilirliği kontrol eder.
• Aşınma plakaları (kam levhalar):Fedakar, düşük{0}sürtünmeli temas yüzeyleri sağlayın; Malzeme kalitesi ve sertlik, değiştirme gerekmeden önce servis aralığını belirler.
• Grafit ekler:Yüksek-döngülü çalışma için kendi kendine-yağlama sağlayın; sürtünmeden- kaynaklanan ısıyı azaltın ve kayma ve aşınma plakasının ömrünü uzatın.
• Geri dönüş yayları veya pozitif geri dönüş mekanizması:Slaydı başlangıç ​​konumuna sıfırlayın; Zaman içindeki kuvvet tutarlılığı, hızda geri çekilme güvenilirliğini belirler.

Bu destekleyici bileşenlerden aşınma plakaları neredeyse her zaman ilk bozulma gösterenlerdir. Çizilme, yüzey pürüzlendirme ve kalınlığın azaltılması, kurban katmanın işini yaptığını ancak ömrünün sonuna yaklaştığını gösteriyor. Tipik olarak 58 HRC'nin üzerinde sertleştirilmiş ve ince yüzey kaplamalı takım çelikleri gibi birinci sınıf aşınma plakası malzemeleri belirleyen mühendisler, değiştirme aralıklarını standart yumuşak-çelik kam levhaları kullananlara göre önemli ölçüde uzatır.

Kam ünitesinin iç parçaları ve işlevleri açıklandıktan sonra doğal bir soru ortaya çıkıyor: Hangi özel malzeme seçimleri, sertlik seviyeleri ve üretim toleransları birinci sınıf bir montajı bütçeye uygun bir alternatiften ayırıyor? Bunun yanıtı, herhangi bir takım mühendisinin sipariş vermeden önce değerlendirebileceği ölçülebilir mühendislik kriterlerinde yatmaktadır.

Bir Kam Ünitesini Yüksek-Kaliteli Yapan Nedir?

Bir kam ünitesinin içinde ne olduğunu ve her bir bileşenin performansa nasıl katkıda bulunduğunu biliyorsunuz. Ancak iki ünite aynı dış boyutları ve strok değerini paylaştığında, birinin diğerinden çok daha fazla maliyete sahip olmasını haklı çıkaran şey nedir? Fark, hiçbiri dışarıdan görülemeyen malzeme seçimi, ısıl işlem derinliği, yüzey kalitesi ve üretim toleranslarında yatmaktadır. Damgalama kalıpları için kam ünitesi kalitesinin nasıl değerlendirileceğini bilmek, katalog teknik özelliklerine ve gerçek-dünya hizmet ömrünü belirleyen metalurji ve işleme hassasiyetine bakmak anlamına gelir.

Kaliteyi Tanımlayan Malzemeler, Sertlik ve Yüzey İşlemleri

Bir kam ünitesinin gövdesi ve kızağı tekrarlanan yüksek-yük darbe döngülerine, bazen kalıbın üretim ömrü boyunca milyonlarcasına dayanır. Standart üniteler genellikle tamamen sertleştirmeden orta HRC seviyelerine kadar-gelen geleneksel takım çeliğini kullanır. Premium üniteler, herhangi bir ısıl işlem başlamadan önce üstün tane yapısı ve yorulma direnci sunan hassas döküm veya dövme alaşımlı çelik gövdelerle başlar.

Yüksek-kaliteli kam ünitesi malzemesi ve sertlik özellikleri söz konusu olduğunda katmanları ayıran unsurlar şunlardır:

• Slayt gövdeleri:Sert, sünek çekirdeği korurken, temas yüzeylerinde -58-62 HRC'ye kadar sertleştirilmiş kasa. Bu kombinasyon, darbe yüklemesi altında kırılganlaşmadan yüzey aşınmasına karşı direnç gösterir.
• Sürücüler:Hassas taşlanmış açılı yüzlerle-56-60 HRC'ye kadar sertleştirilmiş. Temas yüzeyinin milyonlarca bağlantı döngüsü altında dalgalanma yaratmadan deformasyona direnmesi gerekir.
• Tutucu kılavuzları:54-58 HRC'ye kadar sertleştirilmiş ve ayna cilası kalitesine kadar taşlanmış olup, kızağa karşı sürtünmeyi en aza indirir ve yapışkan aşınmayı azaltır.
• Aşınma plakaları:60 HRC'nin üzerinde sertleştirilmiş yüksek-hız takım çelikleri veya toz metalurji çelikleri, yumuşak-çelik alternatiflerinden önemli ölçüde daha uzun süre dayanan fedakar bir katman sağlar.

Yüzey işlemleri performansı daha da ileriye taşır. Plazma nitrürleme, yüzeyin altında bir nitrojen-difüzyon tabakası oluşturarak boyutsal bozulma olmadan sertliği ve aşınma direncini artırır. Yüzeyi-sertleştirilmiş krom-manganez çelikleri üzerinde yapılan araştırma şunu gösteriyor:dubleks plazma nitrürleme ve ardından DLC kaplamaSürtünme koşulları altında yorulma ömrünü %85'in üzerinde artırabilir; bu, kam ünitesi yüzeylerinin deneyimlediği tekrarlayan kayma temasının tam türüdür. Nitrürlenmiş katman yüzey altı sertlik takviyesi sağlarken kam ünitesi aşınma yüzeylerindeki DLC kaplama olağanüstü kimyasal stabiliteye sahip ultra-sert, düşük-sürtünmeli bir üst katman sağlar.

DLC veya elmas-benzeri karbon kaplamalar, özellikle yüksek-döngülü kam uygulamalarıyla ilgilidir. Bu amorf karbon filmler sp3 (elmas{-benzeri) ve sp2 (grafit-benzeri) bağlanma yapılarını birleştirerek 1300 HV'yi aşan yüzey sertliği değerleri sağlarken sürtünme katsayılarını 0,1 kadar düşük tutar. Sıvı yağlama olmadan dakikada 40+ vuruşla çalışan kam ünitesi kızakları için DLC, konum doğruluğunu belirleyen kılavuz yüzeylerdeki ısı oluşumunu ve yapışkan aşınmayı azaltır.

Nitrasyon tek başına uygun maliyetli-bir orta yol sunar. İşlem, nitrojeni yaklaşık 450-550 santigrat derece sıcaklıkta çelik alt tabakaya dağıtır ve geleneksel karbürlemeyle ilişkili boyut değişiklikleri olmadan sertleştirilmiş bir kasa oluşturur. Kam üniteleri için bu, taşlama sırasında oluşturulan hassas geometriyi koruyarak bileşenlerin önce son işlemden geçirilebileceği ve ardından nitrürlenebileceği anlamına gelir.

İmalat Toleransları ve Hassasiyet Standartları

Malzeme kalitesi dayanıklılığın tavanını belirliyor. Üretim toleransları doğruluk için tavanı belirler. En iyi takım çeliğinden işlenmiş bir kızak, kılavuz yüzeyleri gevşek teknik özelliklere göre taşlanmışsa yine de tutarsız parçalar üretir.

Kam ünitesi üretim tolerans standartları, kalite katmanlarına göre önemli ölçüde farklılık gösterir. Standart-kaliteli birimler genellikle kritik kılavuz yüzeylerinde artı veya eksi 0,05 mm'lik boyut toleranslarına sahiptir. Bu, birçok uygulama için yeterlidir ancak kızak ile yuvası arasında toplam 0,1 mm'ye kadar konumsal değişime izin verir. Premium üniteler bu pencereyi artı veya eksi 0,03 mm veya daha iyi bir değere kadar sıkıştırarak izin verilen varyasyonu %40 oranında azaltır ve damgalanmış parçanın boyutsal tutarlılığını doğrudan iyileştirir.

Bu kesinlik nereden geliyor?Hassas taşlamaCNC-kontrollü yüzey ve silindirik taşlama makinelerinin kullanılması, sertleştirilmiş çelik bileşenlerde mikron-altı tekrarlanabilirlik sağlar. CBN (kübik bor nitrür) taşlama taşları, 58 HRC'nin üzerindeki sertleştirilmiş takım çeliklerini keserken formlarını korur ve üretim partileri arasında tutarlı boyutsal ve geometrik toleranslar sağlar. Kam ünitesi hassas taşlama ve yüzey işleme burada birlikte çalışır: önce bileşen sertleştirilir, ardından son-boyutlara taşlanır, böylece ölçtüğünüz geometrinin kalıpta gerçekleştirilen geometriyle aynı olması sağlanır.

Boyutsal toleransların ötesinde geometrik toleranslar da aynı derecede önemlidir. Kızağın dayanma yüzeylerinin düzlüğü, karşıt kılavuz yüzleri arasındaki paralellik ve çalışma yüzünün hareket eksenine göre dikliği, kızağın stroku sırasında ne kadar temiz bir şekilde izlediğini etkiler. Boyutsal olarak doğru ancak geometrik olarak çarpık bir kızak, yük altında sıkışacak, eşit olmayan aşınma oluşturacak ve-eksenden sapacaktır.

Kılavuz ve temas yüzeylerindeki yüzey kaplaması da kalite seviyelerini birbirinden ayırır. Ra 0,2 mikrometrelik bir zemin yüzeyi daha az sürtünme oluşturur ve yükü Ra 0,8 mikrometrelik bir zemine göre daha eşit bir şekilde dağıtır. Daha az sürtünme, daha az ısı anlamına gelir, daha az ısı, sürekli çalışma sırasında daha az termal genleşme anlamına gelir ve daha az genleşme, üretim vardiyası boyunca daha sıkı konumsal tutarlılık anlamına gelir.

Aşağıdaki tablo, bu kalite göstergelerini, kam ünitesi tedarikçilerini karşılaştırırken başvurabileceğiniz bir değerlendirme çerçevesinde birleştirir:

Bunu kontrol listeniz olarak kullanın. Bir tedarikçi bir kam ünitesi için teklif verdiğinde, kızak ve sürücüdeki belirli sertlik değerlerini, kılavuz yüzeylerinin tolerans sınıfını, herhangi bir yüzey işleminin uygulanıp uygulanmadığını ve temas alanlarının hangi yüzey bitirme spesifikasyonuna göre taşlandığını sorun. Bu dört veri noktası size gerçek-dünya performansı hakkında tek başına herhangi bir tonaj değeri veya strok uzunluğundan daha fazlasını anlatır.

Üstün standartlara göre oluşturulmuş bir kam ünitesinin ön maliyeti daha yüksektir. Ancak kalıbınız dakikada 35 vuruşla güvenlik açısından-kritik otomotiv braketleri ürettiğinde, ilk servise kadar 300.000 döngü ile 1.200.000 döngü arasındaki fark akademik değildir. Bu, çeyrek başına iki plansız durma ile sıfır arasındaki farktır. Ünitenin malzemelerine entegre edilen kalite, ısıl işlem ve işleme hassasiyeti, çalışma süresi, parça tutarlılığı ve azaltılmış hurda oranlarıyla karşılığını verir.

Ancak bu kalite özellikleri tek başına mevcut değildir. Değerleri yalnızca doğru kam ünitesi konfigürasyonu doğru damgalama uygulamasını karşıladığında ortaya çıkar. Ünite tipinin operasyon tipi, tonaj ve mevcut kalıp alanıyla eşleştirilmesi, spesifikasyon kararlarının çalışan kalıp tasarımında bir araya geldiği yerdir.

Kam Ünitesi Tipini Damgalama Uygulamanıza Eşleştirme

Bir kam ünitesinin içindeki kalitenin nasıl göründüğünü bilmek denklemin yalnızca yarısıdır. Diğer yarısı ise özel damgalama operasyonunuz için doğru konfigürasyonu seçmektir. Mükemmel şekilde oluşturulmuş bir kam ünitesi, yapması gereken işle uyumsuzsa yine de düşük performans gösterir. Delme, şekillendirme ve kesme işlemlerinin her biri kızak, sürücü ve tutucu üzerinde farklı mekanik talepler doğurur ve bu talepler, spesifikasyon kararlarınızı en başından itibaren yönlendirmelidir.

Delme, Şekillendirme ve Düzeltme İşlemleri için Kam Ünitelerinin Seçilmesi

Her damgalama işlemi bir kam ünitesini farklı bir şekilde zorlar. Delme işlemi için bir kam ünitesinin biçimlendirme veya kesme istasyonuna göre nasıl seçileceğini anlamak, iş stroku sırasında kızağın neler yaşadığını anlamakla başlar.

Delme, zımbanın tabakayı kırdığı anda-ani, yüksek büyüklükte bir tepki kuvveti oluşturur. Kızak bu şok yüküne yanal olarak sapmadan veya delik konumu kaymadan dayanmalıdır. Sağlamlık ve minimum boşluk, baskın gereksinimlerdir. Üstün kılavuz toleranslarına sahip ağır hizmet tipi veya standart bir ünite-bunun üstesinden en iyi şekilde gelir çünkü çığır açan olay boyunca gücü eksende tutar.

Şekillendirme işlemleri farklı davranır. Kızak, malzemeyi aşamalı olarak şekle sokar; kalıp çeliği iş parçasını kalıp boşluğuna doğru tutarken kontrollü strok hareketi ve tam uzatmada stabil bir bekleme süresi gerektirir. Kuvvet, aniden yükselmek yerine kademeli olarak artar, ancak kızağın yalnızca tek bir vuruş- anında değil, tüm vuruş boyunca konum doğruluğunu koruması gerekir. Yük altında tutarlı bekleme buradaki kritik özelliktir.

Kırpma arada bir yere düşer. Trim bıçağı malzemeyi tanımlanmış bir kenar boyunca keser ve kesme kuvvetinin kesimin başlangıcından sonuna kadar tutarlı kalması gerekir. Slayt vuruşun ortasında esnerse veya çatırdıyorsa-, kesme kenarında dalgalanma veya düzensiz çapak oluşur. Düzeltme kalıpları için bir kam ünitesi spesifikasyonu, düzgün harekete, eşit kuvvet dağıtımına ve kesimi tereddüt etmeden tamamlamak için yeterli tonajı önceliklendirmelidir.

Aşağıdaki tablo, her bir operasyon tipini kam konfigürasyonuna, tonaj sınıfına ve en önemli kalite özelliklerine göre eşleştirir:

Delme ve kesme işlemlerinin her ikisinin de daha yüksek tonaj sınıflarına yöneldiğine dikkat edin, ancak farklı nedenlerden dolayı. Delme işleminde malzemeyi temiz bir şekilde kesmek için anlık kuvvet gerekirken, kesme işleminde daha uzun bir kesme kenarı boyunca sürekli kuvvet gerekir. Kam ünitesi her durumda en yüksek talebe göre boyutlandırılmalıdır.

Seçim Kriteri Olarak Tonaj, Strok ve Alan Kısıtlamaları

Genel yönünüzü yönlendiren operasyon tipi ile pratik spesifikasyon süreci, seçimi belirli bir birime daraltır. Bu, herhangi bir yanal kalıp işlemi için işe yarayan tekrarlanabilir bir sıraya göre damıtılmış kam ünitesi tonajı ve strok seçim kılavuzudur.

1. Gerekli kam kuvvetini hesaplayın:Parça geometrisi ve malzeme özellikleriyle başlayın. Delme için kesim çevresini malzeme kalınlığı ve kesme mukavemeti ile çarpın. Düzeltme için kesim çizgisi uzunluğu boyunca aynı formülü kullanın. Şekillendirme için kuvveti bükme uzunluğundan, malzeme kalınlığından ve çekme mukavemetinden tahmin edin. Malzeme değişimini, yağlama tutarsızlığını ve zaman içinde takım aşınmasını hesaba katmak için %20-25'lik bir güvenlik marjı ekleyin.
2. Kontur uzunluğunu belirleyin:İşlemi tamamlamak için zımbanın veya kalıp çeliğinin gitmesi gereken özellik derinliğini ölçün, ardından yaklaşma mesafesi (tipik olarak temastan önce 3-5 mm) ve mümkünse aşırı hareket için açıklık ekleyin. Toplam, gerekli minimum kam vuruşunuz olur.
3. Kalıp alanı zarfını doğrulayın:Kam ünitesinin monte edileceği kalıp pabucundaki mevcut cebi ölçün. Bitişikteki aletleri, sıyırıcı açıklıklarını ve yakınlardaki kaldırıcı veya pilot mekanizmalarını hesaba katın. Ünitenin tutucu boyutları artı gerekli montaj açıklığı bu zarfın içine herhangi bir müdahale olmaksızın sığmalıdır.
4. Baskı zamanlaması uyumluluğunu kontrol edin:Mevcut pres strokunun, tasarlanan sürücü açısında gerekli kam strokunu üretmek için yeterli sürücü kavrama hareketini sağladığını doğrulayın. Sürücü tam olarak devreye girmeden presin dibe vurması durumunda sürgü tam hareket mesafesine ulaşamayacaktır.
5. İade mekanizmasının uygunluğunu değerlendirin:Dakikada 25-30 vuruşun üzerindeki baskı hızları için, yay geri dönüşünün slaytı mevcut zaman penceresi içerisinde güvenilir bir şekilde geri çekip çekemeyeceğini değerlendirin. Değilse, pozitif getiriyi belirtin.
6. Tonaj marjını onaylayın:Hesaplanan kuvvet gereksiniminizin en az %125'ine uygun bir birim seçin. Bir kam ünitesinin maksimum değerde veya yakınında çalıştırılması aşınmayı hızlandırır ve bakım işlemleri arasındaki servis aralığını azaltır.

Kalıp alanı kısıtlamaları için kam ünitesi boyutunun seçilmesi genellikle üçüncü ve altıncı adımlar arasında yinelemeyi gerektirir. Yeterli tonajlı ünitenin mevcut alan için çok büyük olduğunu veya uyan kompakt ünitenin yeterli kuvvet kapasitesinden yoksun olduğunu fark edebilirsiniz. Burası konfigürasyon değişimlerinin katalog seçimleri yerine gerçek mühendislik kararları haline geldiği yerdir.

Karmaşık kalıp projelerinde, özellikle birden fazla kam istasyonuna, dar açıklıklara veya olağandışı malzeme akış modellerine sahip olanlarda, standart katalog üniteleri bazen her kısıtlamayı aynı anda karşılayamayabilir. Damgalama işlemi standart tekliflerin dışında kalan bir kam zarfı, strok veya tonaj kombinasyonu gerektirdiğinde özel entegrasyon gerekli hale gelir. Kalıp yapısı, bileşen etkileşimi, boşluk optimizasyonu ve malzeme akışını içeren -ağır tasarım projeleri için, yalnızca kam ünitesini izole etmekle kalmayıp kalıp bağlamının tamamını anlayan bir mühendislik ortağıyla çalışmak pahalı yeniden tasarım döngülerini önler. Karmaşık kalıp yapılarında özel kam ünitesi entegrasyonunu değerlendiren takım mühendisleri, aşağıdaki gibi kaynaklara başvurabilir:YICHEN'in damgalama kalıbı çözümlerikalıp tasarımı uzmanlığının, tümü kam ünitesi seçimiyle etkileşime giren yapı, bileşenler, açıklık ve malzeme akışı hususlarını kapsadığı yer.

İster bir katalog ünitesine ister özel bir çözüme sahip olun, yukarıdaki spesifikasyon sırası, kararın ölçülebilir kriterlere dayalı olmasını sağlar. Kuvvet, vuruş ve uzay ölçülebilir. Seçiminizi alışkanlık veya marka bilinirliği yerine bu sayılara dayandırdığınızda, kurduğunuz kam ünitesi ilk vuruştan milyonuncu vuruşa kadar güvenilir performans gösterme şansına sahip olur.

Ancak doğru birimin kalıba yerleştirilmesi yalnızca başlangıçtır. Bu birimin kalıp yapımı sırasında nasıl monte edildiği, hizalandığı ve doğrulandığı, bileşenlerine uygulanan hassasiyetin üretim alanında gerçekten hassasiyete dönüşüp dönüşmeyeceğini belirler.

Kam Üniteleri için Kurulum ve Hizalama En İyi Uygulamaları

Üstün toleranslara göre üretilmiş ve zorlu spesifikasyonlara göre sertleştirilmiş bir kam ünitesi, kötü monte edildiğinde yine de başarısız olur. Üretim sırasında bu bileşenlerin hassas taşlanması, montaj prosedürünün tasarımcının amaçladığı tüm geometrik ilişkileri koruması durumunda baskı makinesinde hassasiyet anlamına gelir. Ancak kurulum kılavuzu nadiren ayrıntılı olarak tartışılmaktadır. Kalıp imalatçıları genellikle takımhanede çalışmış tecrübeli kişiler arasında aktarılan kabile bilgisine güvenirler ve bu bilgide boşluklar olduğunda, sonuçlar erken aşınma, tutarsız parça boyutları ve teşhise direnen gizemli zamanlama sorunları olarak ortaya çıkar.

Kam ünitesi kurulum hizalama prosedürü önemlidir çünkü tekrarlanan yüklemelerde küçük hatalar bile bir araya gelir. İlk vuruşta kızağın merkezinden 0,05 mm uzakta-temas eden bir sürücü, her vuruşta kızakla merkezin{-0,05 mm dışında temas eder ve bu tek taraflı yükleme deseni, kılavuz yüzeylerinin bir tarafında aşınmayı hızlandırırken diğer tarafı yüksüz olarak çalışır. 500.000'den fazla döngüde, hafif bir yanlış hizalama olarak başlayan şey, ölçülebilir bir boşluk sorunu haline gelir.

Montaj Prosedürleri ve Hizalama Gereksinimleri

Doğru kam ünitesi montajı bilinçli bir sırayı takip eder. Acele etmek veya doğrulama adımlarını atlamak, ancak üretim başladıktan sonra ortaya çıkan sorunlara davetiye çıkarır ve kesintiler pahalı hale gelir.

Cıvata torku ve sırası.Kam ünitesi tutucuları, ünite boyutuna bağlı olarak genellikle dört ila sekiz adet olmak üzere, hassas soket başlı kapak vidalarıyla kalıp pabucuna monte edilir. Bu bağlantı elemanlarının sıkılması, kelepçeleme kuvvetini tutucu tabanı boyunca eşit bir şekilde dağıtmak için silindir kafasının torklanmasına benzer şekilde çapraz- bir desen dizisi izler. Düzensiz cıvata torku tutucu gövdesini mikroskobik olarak bozar, bir taraftaki kayar kılavuzları sıkıştırırken diğer taraftaki açıklıkları açar. Tork değerleri, kam ünitesi üreticisinin spesifikasyonlarına uygun olmalıdır; standart üniteler için genellikle 40-80 Nm aralığında olmalıdır ve kalibre edilmiş bir tork anahtarı tartışılmaz.

Dübel pimi kaydı.Cıvatalar üniteyi yerine sıkıştırır, ancak dübel pimleri tekrarlanabilir konum sağlar. Hem tutucu taban hem de kalıp pabucundaki raybalanmış deliklere bastırılan iki hassas dübel pimi, kam ünitesinin X-Y konumunu kilitler, böylece kalıp bakım için her söküldüğünde ve yeniden birleştirildiğinde tam olarak aynı konuma döner. Dübel pimleri olmadığında, ünite her yeniden kurulum sırasında hafifçe kayar ve sürücünün-slayt-hizalaması her seferinde değişir. Raybalanmış delikler, son sabitlemeden önce kam ünitesinin deneme-takılması ve doğrulanmasıyla H7 toleransına göre işlenmelidir.

Sürücü kavrama yüksekliği için şimleme.Kam ünitesi sürücüsü bağlantı yüksekliği ayarı, yapım sürecinde en çok gözden kaçan adımlardan biridir. Üst kalıba monte edilen sürücü, pres vuruşunda kızağın birleşme yüzeyine tam olarak doğru noktada temas etmelidir. Eğer kavrama çok erken başlarsa, kızak alt ölü noktadan önce tam hareket noktasına ulaşır ve aşırı basınç altında kalır. Eğer kavrama çok geç başlarsa, pres tersine dönmeden önce kızak tam stroka ulaşamayabilir, bu da çalışma işleminin tamamlanmamasına neden olur.

Şimming bu ayarlamayı gerçekleştirir. Sürücü montaj yüzeyi ile üst kalıp pabucu arasına yerleştirilen hassas taşlanmış ayar plakaları, sürücünün başlangıç ​​konumunu genellikle 0,1 mm'lik adımlarla kontrollü artışlarla yükseltir veya alçaltır. Hedef, tam olarak alt ölü merkezde veya hemen öncesinde tam kızak hareketini elde etmektir; sürücü geometrisine yerleştirilmiş 1-2 mm'lik fazla hareket ile kızağın, pres vuruşunun son kısmına bağlı kalmadan uç noktasına ulaşmasını sağlar.

Sürücü ile kızak arasındaki yanlış hizalama, erken kam ünitesi arızasının en yaygın tek kaynağıdır. Sürücünün açılı yüzü sürgünün birleşme yüzeyini kare şeklinde karşılamadığında yük, tüm temas genişliği boyunca dağıtılmak yerine tek bir kenar üzerinde yoğunlaşır. Bu kenar yüklemesi lokal ısı üretir, yüzey aşınmasını hızlandırır ve sonunda sertleşmiş temas yüzeylerini kırabilir. Çözüm, kalıp yapımı sırasında dikkatli hizalama doğrulamasıdır: sürücü temas yüzeyini maviye çevirin, kalıbı elle yavaşça kapatın ve kızaktaki temas desenini inceleyin. Genişlik boyunca tam ve eşit temas, doğru hizalamayı doğrular. Bir tarafa eğimli bir desen, sürücünün veya sürgünün yeniden konumlandırılması gerektiğini gösterir.

Kam Ünitesi Performansından Ödün Veren Yaygın Kurulum Hataları

Deneyimli kalıp imalatçıları bile zaman zaman kam ünitesi performansını düşüren kurulum hatalarına düşebilmektedir. Bunlar, erken servis çağrılarının çoğunluğunu oluşturan damgalama kalıplarındaki yaygın kam ünitesi kurulum hatalarıdır:

• Kam ünitesi ile bitişik kalıp bileşenleri arasında yetersiz boşluk.Kam üniteleri çalışma sırasında ısı üretir ve hafifçe genişler. Komşu zımbalar, kaldırıcılar veya sıyırıcı plakalar çok yakın konumlandırılırsa termal büyüme parazit oluşturur. Kızak, stroku boyunca kısmen sıkışabilir veya tutucu muhafazası, aşınmayı hızlandıran titreşimi ileterek bitişik takımlara temas edebilir. Kam ünitesi zarfının her tarafında minimum 2-3 mm açıklık bırakın ve baskı makinesini çalışma hızında çalıştırarak ve tanık izlerini kontrol ederek açıklığı dinamik olarak doğrulayın.
• Geri dönüş yaylarında yanlış ön yükleme.Geri dönüş yaylarının, ilk vuruştan itibaren yeterli geri çekme kuvveti sağlamaları için kurulum sırasında belirli bir sıkıştırılmış uzunluğa kadar önceden yüklenmesi gerekir. Az-önceden yüklenmiş yaylar, özellikle yüksek baskı hızlarında, geri dönüş aşamasında sürgünün ileri doğru kaymasına olanak tanır. Aşırı-önceden yüklenmiş yaylar ileri vuruşa gereksiz direnç ekleyerek sürücünün aşınmasını artırır ve kızaktaki mevcut çalışma gücünü azaltır. Üreticinin belirttiği serbest uzunluğu ve takılı uzunluğu tam olarak takip edin ve kalıbı kapatmadan önce bir kumpasla doğrulayın.
• Sürücü etkileşim açısı uyumsuzluğu.Sürücü açısı ve kızağın birleşme yüzeyi açısı aynı olmalıdır. Kalıp orijinal spesifikasyona tam olarak uymayan bir yedek sürücü ile yapılmışsa veya sürücü biraz farklı bir açıyla yeniden taşlanmışsa bağlantı geometrisi değişir. Yarım-derecelik bir uyumsuzluk bile tam-yüzle temas yerine bir çizgi teması oluşturarak stresin yoğunlaşmasına ve yüzey bozulmasını hızlandırır. Kurulumdan önce her zaman yedek sürücülerin dahil edilen açısını hassas bir açıölçer veya sinüs çubuğu ile doğrulayın.
• Diğer kalıp istasyonlarına göre kam zamanlamasını doğrulamanın ihmal edilmesi.Birden fazla kam ünitesine sahip aşamalı bir kalıpta veya geleneksel dikey istasyonlara bitişik kam{0}}hareketli işlemlerde zamanlama önemlidir. Bir kam ünitesinin ileri hareketi şerit kaldırma döngüsüyle örtüşürse sürgü şeritle çarpışabilir veya pilotun devreye girmesini engelleyebilir. Benzer şekilde, şeridin karşıt taraflarındaki iki kam ünitesi biraz farklı anlarda ateşlenirse asimetrik kuvvetler şeridi merkezden kaydırabilir-. Zamanlama doğrulaması, baskı makinesinin tüm stroku boyunca yavaşça-döndürülmesini ve her istasyondaki olayların sırasının gözlemlenmesini gerektirir. Herhangi bir müdahale veya çakışma, sürücünün etkileşim noktalarının yeniden ayarlanmasını veya ayarlanmasını gerektirir.

Bu hataların sonuçları sinir bozucudan felakete kadar değişir. Eşit olmayan aşınma, servis aralıklarını kısaltır ve damgalanmış parçalarda aşamalı boyutsal kaymaya neden olur. Eksik strok, özelliklerin tam olarak oluşturulmadığı veya deliklerin temiz bir şekilde delinmediği ve hurdaya neden olduğu anlamına gelir. Zamanlama müdahalesi takım bileşenlerini birbirine çarparak zımbaları, kamları veya kalıbın kendisini tek bir vuruşta tahrip edebilir.

Test döngüsü yoluyla doğrulama.Doğru kurulumu onaylamanın en güvenilir yolu, test döngüsü sırasında gerçek kızak hareketini ölçmek ve bunu ünitenin teknik özellikleriyle karşılaştırmaktır. Kaydırma yüzüne bir kadran göstergesi veya LVDT sensörü yerleştirin, baskıyı birkaç tam vuruş boyunca yavaşça döndürün ve toplam hareket mesafesini kaydedin. Nominal vuruşla 0,05 mm dahilinde eşleşmelidir. Hareket mesafesi kısaysa sürücü kavrama yüksekliğinin ayarlanması gerekir. Hareket stroktan stroka değişiyorsa, kayar kılavuzlarda gevşek montaj cıvataları, yetersiz tespit pimi bağlantısı veya yabancı madde olup olmadığına bakın.

Aşamalı bir kalıpta kam ünitesi zamanlamasının nasıl doğrulanacağını bilmek, aynı gösterge-tabanlı yaklaşımı zaman alanına da genişletir. Göstergeleri aynı anda birden fazla kam istasyonuna monte edin, presi yavaş hızda çevirin ve her ünitenin alt ölü merkeze göre doğru krank açısında tam uzatmaya ulaştığını doğrulayın. Gelecekteki bakım karşılaştırmaları için temel oluşturması amacıyla bu zamanlama değerlerini ilk oluşturma sırasında belgeleyin.

Doğru kurulum, tüm üretim süreci boyunca karşılığını veren-tek seferlik bir yatırımdır. Ancak mükemmel şekilde monte edilmiş bir kam ünitesi bile sonunda aşınır. Aşınmanın parça kalitesini etkileyecek kadar ilerlediğinin farkına varmak ve başlangıçtaki kalite seçimlerinin bunun ne kadar süreceğini nasıl etkilediğini anlamak, kurulum disiplinini daha geniş yaşam döngüsü maliyeti sorusuyla birleştirir.

Bakım, Yaşam Döngüsü ve Toplam Sahip Olma Maliyeti

Altı ay önce mükemmel bir şekilde kurulan bir kamera ünitesi sonsuza kadar mükemmel kalamaz. Her baskı darbesi, kaydırma kılavuzları, aşınma plakaları ve sürücü temas yüzeyleri boyunca sürtünme, ısı ve mikro-aşınmaya neden olur. Soru, bir kam ünitesinin eninde sonunda servise ihtiyaç duyup duymayacağı değil, bozulmanın damgalı parçalarınızı etkilemeden önce ne kadar süre çalıştığı ve bu aralığın kalıbın ömrü boyunca aksama süresi ve yedek parça açısından size ne kadara mal olacağıdır.

Aşınma Göstergeleri ve Hizmet Ömrü Beklentileri

Bir kam ünitesini hurda üretmeden önce yakalamak, gözlemlenebilir bozulma belirtilerinin fark edilmesiyle başlar. Bu kontrollerin çoğu için egzotik cihazlara ihtiyacınız yok, yalnızca disiplinli denetim rutinleri ve normalin neye benzediğine ve neyin sorun sinyali olduğuna dair bir anlayışa ihtiyacınız var.

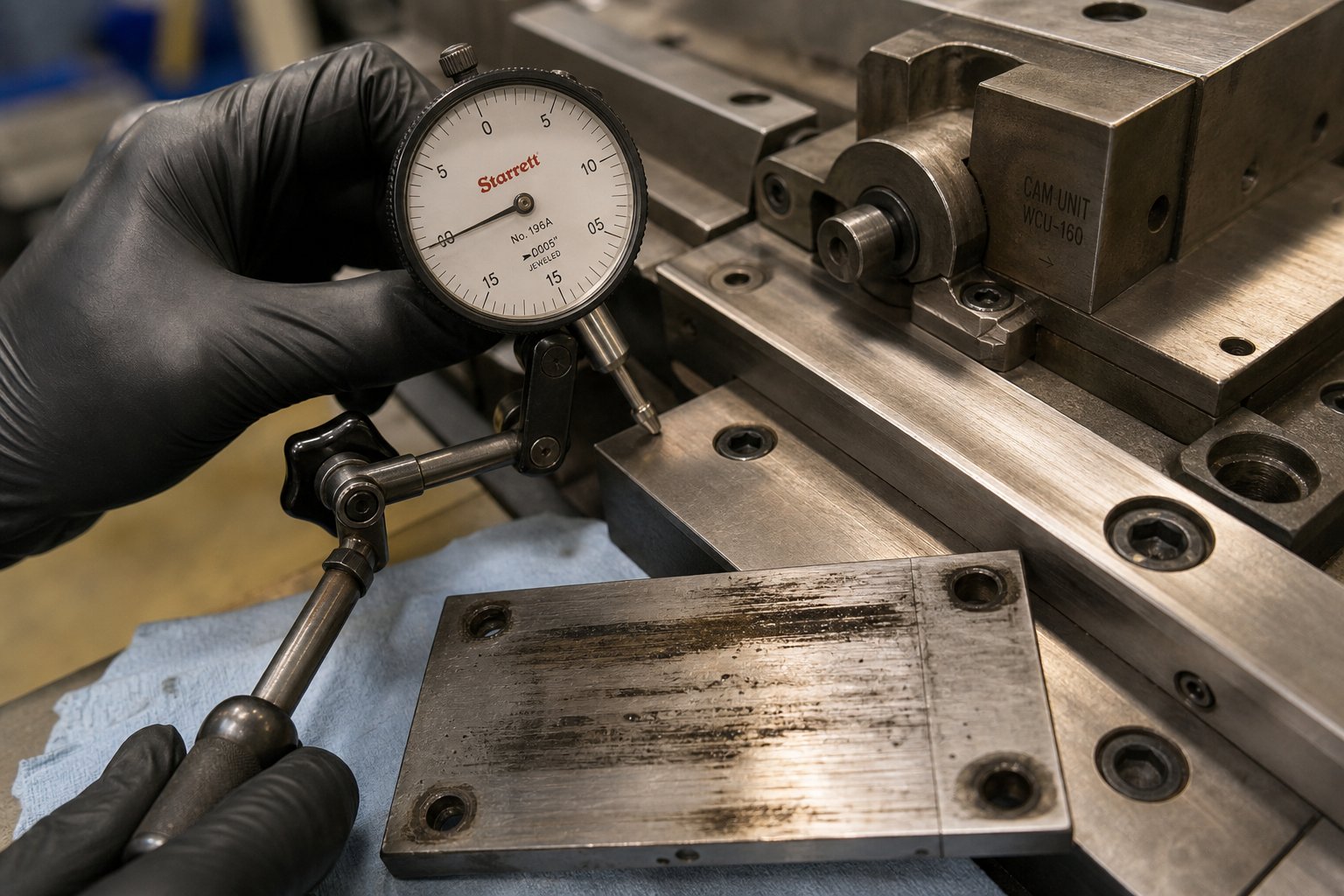

Slaytta artan boşluk.Bu genellikle ölçülebilir en erken semptomdur. Kılavuz yüzeyleri ve aşınma plakaları aşındıkça kızak ve tutucu arasındaki boşluk artar. Kurulum sırasında 0,01 mm'lik toplam oynama payı olarak başlayan miktar, birkaç yüz bin döngüden sonra 0,05 mm'ye veya ötesine geçebilir. Kam ünitesi boşluk ölçümü ve denetimi basittir: hareket eksenine dik olarak kayan yüzeye bir kadranlı gösterge monte edin, hafif yanal basınç uygulayın ve toplam sapmayı ölçün. Üreticinin izin verilen boşluk spesifikasyonunu aşan herhangi bir değer, ünitenin aşınma plakasının değiştirilmesi veya kılavuz yüzeyinin yenilenmesi gerektiği anlamına gelir.

Aşınma plakalarında görünür çentikler.Planlanmış bir kalıp bakımı sırasında kam ünitesini çekin ve aşınma plakası yüzeylerini iyi ışık altında inceleyin. Hafif, tekdüze cilalama normaldir ve sağlıklı bir alışma-göstergesidir. Derin oluklar, yönlü çizikler veya lokal malzeme çıkarılması, kir girişini, yağlama arızasını veya yükü dar bir bant üzerinde yoğunlaştıran yanlış hizalamayı gösterir. Kam ünitesi aşınma plakalarının ne zaman değiştirileceğini bilmek yüzey durumuna ve ölçülebilir kalınlık kaybına bağlıdır. Plaka orijinal kalınlığından 0,03-0,05 mm'den fazla aşınmışsa veya çentik bir tırnağı yakalayacak kadar derinse, değiştirme zamanı geçmiş demektir.

Etkilenen istasyondan tutarsız parça boyutları.Kam- ile çalıştırılan bir özellik toleransın dışına çıkmaya başladığında veya bu istasyondaki Cpk değerleri herhangi bir takım ayarlaması yapılmaksızın bir üretim çalışması boyunca düştüğünde, kam ünitesi birincil şüphelidir. Delinmiş deliklerdeki veya kesilmiş kenarlardaki konumsal değişiklik, genellikle büyüyen boşluktan veya artık tutarlı bir şekilde tam uç noktasına ulaşamayan bir kaymadan kaynaklanır.

Yay kuvveti bozulması.Yay-geri dönüşlü birimler için geri çekme kuvveti zamanla zayıflar. Basit bir kontrol, yavaş döngü sırasında sürgü geri dönüş hızını veya sabit bir krank açısındaki konumunu ölçmektir. Kızak artık beklenen krank açısı kadar başlangıç ​​konumuna ulaşamıyorsa veya geri dönüş ilk kurulum kayıtlarına kıyasla yavaş geliyorsa yayların değiştirilmesi gerekir. Azot gazlı amortisörler kademeli olarak basınç kaybederler ve belirli aralıklarla bir manometre ile kontrol edilmelidir.

Yüksek hacimli damgalama için iyi-tanımlanmış bir kam ünitesi bakım programı-bu denetimleri takvim tarihleri ​​yerine döngü sayım aşamalarına bağlar. Dakikada 30 vuruşla, günde iki vardiyayla çalışan bir kalıp, ayda yaklaşık 250.000 döngü biriktirir. Dış yüzeyi sertleştirilmiş kızaklara, DLC-kaplı aşınma yüzeylerine ve hassas-yer kılavuzlarına sahip birinci sınıf bir ünite, boşluk toleransı aşmadan önce 1,5 ila 2 milyon döngü çalıştırabilir. Aynı koşullar altındaki standart-dereceli bir ünitenin 300.000 ila 500.000 döngüde servise ihtiyacı olabilir. Servis aralığının dört ila altı katı kadar olan bu fark, başlangıçtaki kalite yatırımının, bakım olaylarının azalması ve plansız duruşların azalmasıyla kendini amorti ettiği noktadır.

Yaşam Döngüsü Planlama ve Premium Kam Ünitelerinin Ne Zaman Belirtilmesi Gerektiği

Birinci sınıf kam ünitelerinin toplam sahip olma maliyeti, satın alma fiyatının çok ötesine geçer. Bu, her aşınma plakası değişimini, kam servisi için her saat baskı kesintisini, bozulmuş bir ünitenin parçaları kimse yakalamadan önce teknik özelliklerin dışına itmesiyle ortaya çıkan her hurda yığınını içerir. Bu maliyetleri bir kalıbın tüm üretim ömrü boyunca hesapladığınızda, aritmetik çoğunlukla yüksek-kaliteli birimin büyük bir farkla lehine olur.

Somut bir örnek düşünün. Fiyatı 800 ABD Doları olan standart bir kam ünitesi, her 400.000 döngüde bir servis gerektirir. 1.400 ABD Doları tutarındaki prim eşdeğeri, hizmetler arasında 1.200.000 döngü çalıştırır. 3-milyon döngülük bir üretim programında, standart ünitenin yedi servis olayına, premium ünitenin ise iki servis olayına ihtiyacı vardır. Parçalar ve işçilik için servis olayı başına 500 ABD doları artı her bakım duruşunda saat başına 2.000 ABD doları üretim kaybı hesaba katılırsa premium ünite daha ön maliyetlere rağmen binlerce dolar tasarruf sağlar.

Her uygulama premium spesifikasyonunu haklı çıkarmaz. Yüksek kaliteli kam birimlerine yatırım yapmanın ölçülebilir getiri sağladığı- senaryolar spesifik ve tanımlanabilirdir:

• Yüksek-hacimli üretim çalışmaları:Yılda 500.000 parçayı aşan programlar, servis aralığı farklılıklarının doğrudan daha az üretim kesintisine ve daha düşük bakım işçiliği maliyetlerine dönüşmesini sağlayacak kadar hızlı döngüler biriktirir.
• Sıkı-toleranslı parçalar:Damgalı özellik toleransları artı veya eksi 0,1 mm veya daha sıkı olduğunda, premium birimlerin daha yavaş olan boşluk büyüme oranı, orta-çalışma ayarlamaları veya kam ünitesi servisi olmadan Cpk hedeflerini daha uzun süre korur.
• Güvenlik-kritik bileşenleri:Otomotiv yapısal parçaları, hava yastığı muhafazaları ve fren sistemi damgaları, boyutsal sapmanın sadece uygunsuz değil, aynı zamanda potansiyel olarak tehlikeli olduğu durumlarda kalite gerekliliklerini taşır. Premium kam üniteleri, spesifikasyon dışı-parçaların-montaj noktasına ulaşma olasılığını azaltır.
• Planlanmamış kesinti süresinin maliyetli olduğu uygulamalar:Sözleşmeye bağlı teslimat cezalarına sahip tam{0}}zamanında-tedarik zincirleri veya ara stoku olmayan alt montaj operasyonlarını besleyen baskı hatları, sürpriz bakım duraklamalarını kaldıramaz. Daha uzun servis aralıkları daha öngörülebilir planlama anlamına gelir.
• Çoklu{0}kameralı aşamalı kalıplar:Dört veya daha fazla kam istasyonuna sahip kalıplar bakım sıklığı problemini artırır. Her standart ünitenin farklı çevrim sayılarında servise ihtiyacı varsa kalıp tekrar tekrar presten çıkar. Tüm istasyonlardaki premium üniteler servis aralıklarını senkronize eder ve yıllık toplam kalıp çekme sayısını azaltır.

Kam ünitesi spesifikasyonlarını kalıp tasarımının daha geniş bağlamında değerlendiren mühendisler için kam ünitesi kalitesi ile çevresindeki kalıp bileşenleri arasındaki etkileşim önemlidir. Kaldırıcı zamanlaması, zımba keskinliği, çapak yönü ve malzeme akış düzenlerinin tümü, kam ünitesinin her döngü sırasında ne kadar sıkı çalışacağını etkiler. Kenar boşlukları olan bir kalıp veya iyi kontrol edilmeyen şerit beslemesi kam üzerinde ilave baskı oluşturarak birinci sınıf bir ünitenin hizmet ömrünü bile kısaltır. Bu bütünsel bakış açısı, sistemin tamamını anlayan bir kalıp tasarım ortağıyla çalışmanın, yalnızca bileşen seçiminin ötesinde değer sağladığını gösterir.YICHEN'in özel damgalama kalıp çözümlerikalıp yapısı, bileşenler, zımbalar, kaldırıcılar, çapak kontrolü ve açıklık konusundaki uzmanlığı, ayrı bir spesifikasyon olarak ele almak yerine genel kalıp performansı hedefleriyle birlikte kam ünitesi ömrünün optimize edildiği tasarımlarda birleştirerek tam olarak bu entegrasyon sorununu ele alın.

Yukarıda özetlenen kam ünitesi aşınma göstergeleri ve hizmet ömrü beklentileri size pratik bir izleme çerçevesi sunar. Bunu, tasarım aşamasındaki kalite-odaklı spesifikasyon kararlarıyla birleştirirseniz, kam bakımının öngörülebilir, seyrek olduğu ve üretimin beklenmedik bir şekilde durmasına asla neden olmayan kalıplar oluşturursunuz. Bu öngörülebilirlik, herhangi bir teknik özellikten çok, damgalama kalıpları için yüksek-kaliteli kam ünitelerini maliyetlerine değer kılan şeydir.

Damgalama Kalıpları için Kam Üniteleri Hakkında Sıkça Sorulan Sorular

1. Damgalama kalıbındaki kam ünitesi nedir ve ne işe yarar?

Kam ünitesi, bir pres silindirinin dikey kuvvetini yatay veya açısal harekete dönüştüren-kendi kendine yeten bir mekanik düzenektir. Bu, damgalama kalıplarının tek başına pres darbesinin ulaşamayacağı açılarda delme, şekillendirme ve kesme işlemlerini gerçekleştirmesine olanak tanır. İçeride, kama- şeklindeki bir sürücü pres kapatma sırasında kılavuzlu bir sürgüyü devreye sokarak onu yana doğru iterek monte edilmiş zımbaların veya form araçlarının iş parçasının yan duvarları, flanşları veya açılı özellikleri üzerinde çalışabilmesini sağlar.

2. Yay geri dönüşlü ve pozitif geri dönüşlü kam üniteleri arasında nasıl seçim yapabilirim?

Yay geri dönüş üniteleri daha basit ve daha ucuzdur, orta baskı hızları ve daha kısa stroklar için uygundur. Ancak yaylar zamanla yorulur ve yüksek hızlarda sürgüyü tam olarak geri çekemeyebilir. Pozitif geri dönüş üniteleri, hız veya döngü sayısından bağımsız olarak her döngüde tam geri çekilmeyi garanti eden, pres hareketine bağlı mekanik bir bağlantı kullanır. Dakikada 25-30 vuruşun üzerindeki yüksek-hacimli üretim için veya tutarlı zamanlamanın kritik olduğu durumlarda, pozitif geri dönüş, eksik geri çekilme riskini ortadan kaldırır ve plansız bakımı azaltır.

3. Kam ünitesi tedarikçilerini karşılaştırırken hangi kalite göstergelerini kontrol etmeliyim?

Ölçülebilir dört kritere odaklanın: kızak ve sürücü sertlik değerleri (birinci sınıf üniteler, sertleştirilmiş kızaklarda 58-62 HRC elde eder), kılavuz yüzey toleransları (birinci sınıf kalite, 0,05 mm standardına karşı artı veya eksi 0,03 mm tutar), aşınma ömrünü uzatan plazma nitrürleme veya DLC kaplamalar gibi yüzey işlemleri ve temas alanlarındaki yüzey bitirme spesifikasyonları (standart için 0,8'e karşı Ra 0,2 mikrometre). Bu veri noktaları, gerçek dünyadaki çevrim ömrünü ve boyutsal tutarlılığı, tek başına tonaj derecelendirmelerinden çok daha iyi tahmin etmektedir.

4. Yüksek hacimli damgalamada kam üniteleri ne sıklıkla denetlenmeli ve bakımı yapılmalıdır?-

Servis aralıkları takvim tarihleri ​​yerine döngü sayılarına bağlanmalıdır. Standart-sınıf kam üniteleri genellikle 300.000 ila 500.000 döngüde servise ihtiyaç duyarken, DLC kaplamalı ve hassas-yer kılavuzlarına sahip birinci sınıf birimler, servisler arasında 1,5 ila 2 milyon döngü çalıştırabilir. Temel inceleme noktaları arasında bir kadranlı göstergeyle kızak boşluğunun ölçülmesi, aşınma plakası yüzeylerinin çentik veya kalınlık kaybı açısından incelenmesi, geri dönüş yayı kuvvetinin kontrol edilmesi ve kamla çalıştırılan istasyonlardan damgalı parça boyut eğilimlerinin izlenmesi yer alır.

5. Standart kameralar yerine birinci sınıf kamera ünitelerine yatırım yapmaya ne zaman değer?

Birinci sınıf kam birimleri belirli senaryolarda ölçülebilir geri dönüşler sağlar: yılda 500.000 parçayı aşan üretim işlemleri, artı veya eksi 0,1 mm veya altında sıkı-tolerans özellikleri, güvenlik açısından-kritik otomotiv veya yapısal bileşenler, planlanmamış kesintilerin sözleşmeye bağlı cezalar taşıdığı uygulamalar ve servis aralıklarının senkronize edilmesinin toplam kalıp çekme sayısını azalttığı çok-kamlı aşamalı kalıplar. Karmaşık kalıp yapılarına sahip ağır tasarım-projeleri üzerinde çalışan mühendisler, kam ünitesi kalitesini yapı, açıklık ve malzeme akışını kapsayan bütünsel kalıp tasarımına entegre eden YICHEN (yichen-group.com/stamping-die/) gibi iş ortaklarına danışabilir.
