Metal Damgalama Kalıpları Yapımı: Ham Çelikten İlk Vuruşa

Metal Damgalama Kalıbı Yapmak Gerçekten Ne İfade Ediyor?

Hakkında bilgi aradığınızdametal damgalama kalıpları yapmak, genellikle iki uç noktadan birine rastlarsınız: ince metal levhaya delikler açan bir hobi veya denklemlerle dolu yoğun bir ders kitabı bölümü. Bu makale, bu dünyalar arasındaki boşluğu dolduruyor ve ham çelikten ilk üretim aşamasına kadar profesyonel kalıp yapımının gerçekte nasıl göründüğü konusunda size yol gösteriyor.

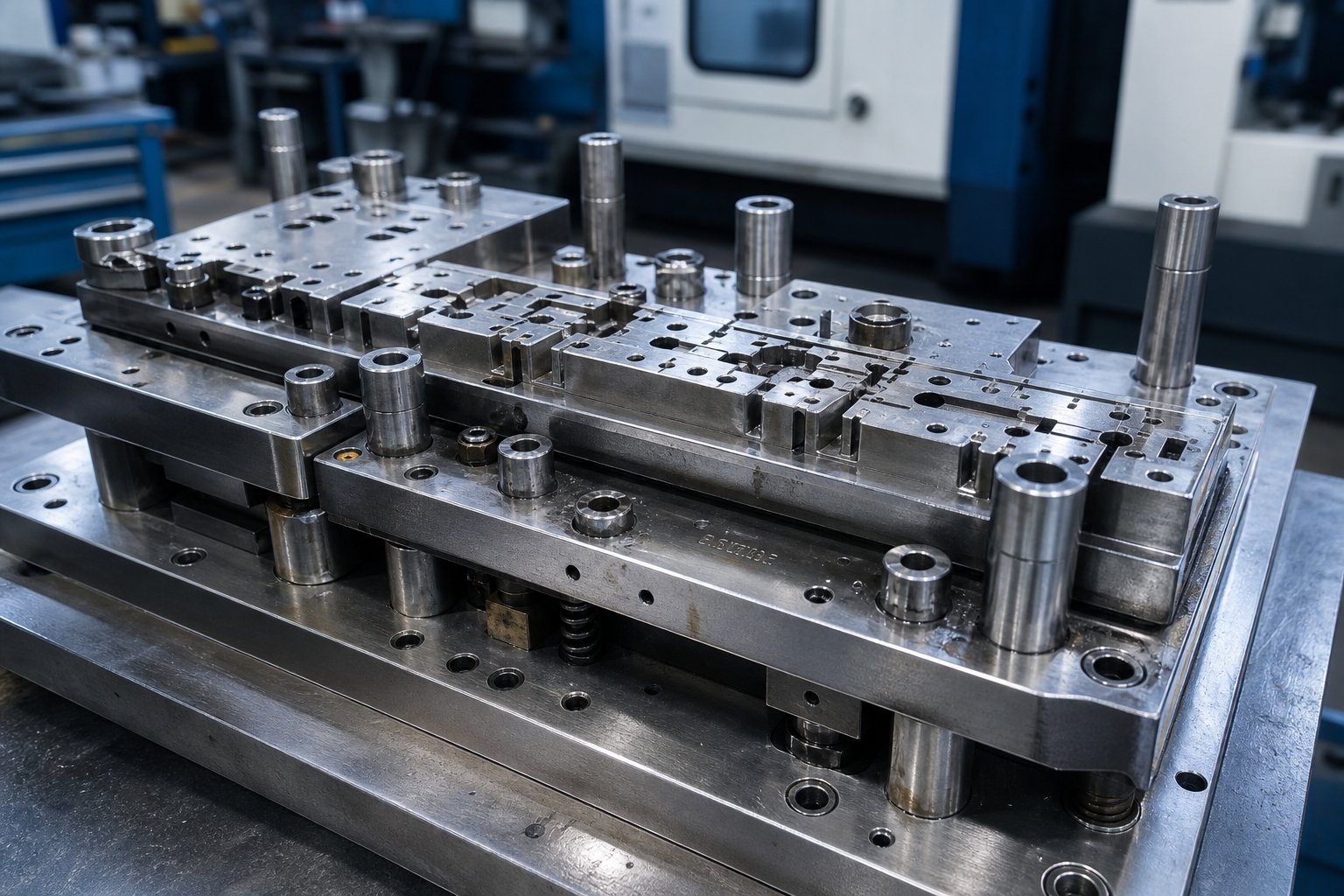

Damgalama Kalıbı Nedir ve Birini İçeren Nedir?

Peki imalatta kalıplar nedir? Damgalama kalıbı özünde, pres kuvveti altında sac metali kesen, büken veya nihai bir şekil veren iki eşleşen yarıdan oluşan hassas bir alettir. Üst ve alt yarılarda malzemeyi konumlandırmak, işlemleri gerçekleştirmek ve bitmiş parçayı serbest bırakmak için birlikte çalışan zımbalar, kalıp boşlukları, sıyırıcılar, pilotlar ve kılavuz bileşenler bulunur. Basit bir damgalama tanımı: Düz levhayı üretim hızında üç-boyutlu bileşenlere dönüştüren yüksek-güçlü bir işlem.

Ancak çoğu içeriğin gözden kaçırdığı ayrım buradadır. Bir damgalama kalıbının çalıştırılması, onu bir prese ve çalışan parçalara yüklemek anlamına gelir. Bir tane yapmak, her bileşenin bir takım çeliği bloğundan tasarlanması, mikron-düzey toleranslara göre işlenmesi, sertleştirilmesi ve üretime geçmeden önce kabul edilebilir parçalar ürettiğini kanıtlamak anlamına gelir. Düzgün bir şekilde inşa edilmiş bir kalıp olmadan damgalama presi nedir? Gidecek hiçbir yeri olmayan sadece tonaj.

Bu makalenin kapsamı tamamen inşaat tarafına odaklanmaktadır: tasarım, işleme, ısıl işlem, muayene ve doğrulama. Kalıplar nelerdir ve nasıl yapılır diye soruyorsanız doğru yerdesiniz.

Neden Kalıplanır-Hassas Olmak Parça Kalitesini Belirler

Damgalı bir parçanın her boyutu doğrudan damgalama kalıplarının nasıl üretildiğine dayanır. Zımbayla-kalıp-açıklığı çapak yüksekliğini kontrol eder. Boşluk geometrisi malzeme akışını belirler. Çeliklerin şekillendirilmesindeki yüzey kalitesi, parçaların temiz bir şekilde ayrılıp ayrılmayacağını veya safra ve yapışıp yapışmayacağını belirler. Toleranslar bir inçin birkaç binde biri kadar bile saptığında, hurda oranları yükselir, baskının aksama süresi artar ve isabet başına maliyet artar.

Kalıp, damgalanan her parçanın DNA'sıdır. Her yüzey kalitesi kusuru, boyutsal hata veya çapak, kalıbın nasıl yapıldığına bağlıdır.

Pratik düzeyde metal damgalamanın ne olduğunu anlamak, metal damgalama kalıplarının genel araçlar olmadığını kabul etmek anlamına gelir. Bunlar,-her tasarım seçiminin, malzeme seçiminin ve işleme işleminin, ürettikleri her parçanın kalitesi, ömrü ve ekonomisiyle birleştiği özel olarak üretilmiş aletlerdir. Önümüzdeki bölümlerde, herhangi bir talaş kesimi öncesindeki dijital mühendislik aşamasından başlayarak, bunun tam olarak nasıl gerçekleştiği anlatılıyor.

CAD Modellemesinden CAM Programlamasına Kalıp Tasarımı İş Akışı

Herhangi bir takım çeliği kesilmeden önce, tamamen dijital geometri olarak bir damgalama kalıbı mevcuttur. Ön-mühendislik aşaması, maliyetin, doğruluğun ve üretim performansının büyük ölçüde belirlendiği yerdir, ancak kalıp yapımıyla ilgili çoğu tartışmanın atlandığı adımdır.Modern damgalama kalıbı tasarımıbirbirine bağlı üç dijital disipline dayanır: her bileşeni tanımlamak için 3D CAD modelleme, şekillendirme davranışını doğrulamak için CAE simülasyonu ve her parçayı işleyecek takım yollarını oluşturmak için CAM programlama. Bu aşamayı doğru yaparsanız deneme döngülerini, hurdaya çıkarmaları ve yeniden çalışmayı azaltırsınız. Yanlış anlarsan bu hataların bedelini çelikle ödersin.

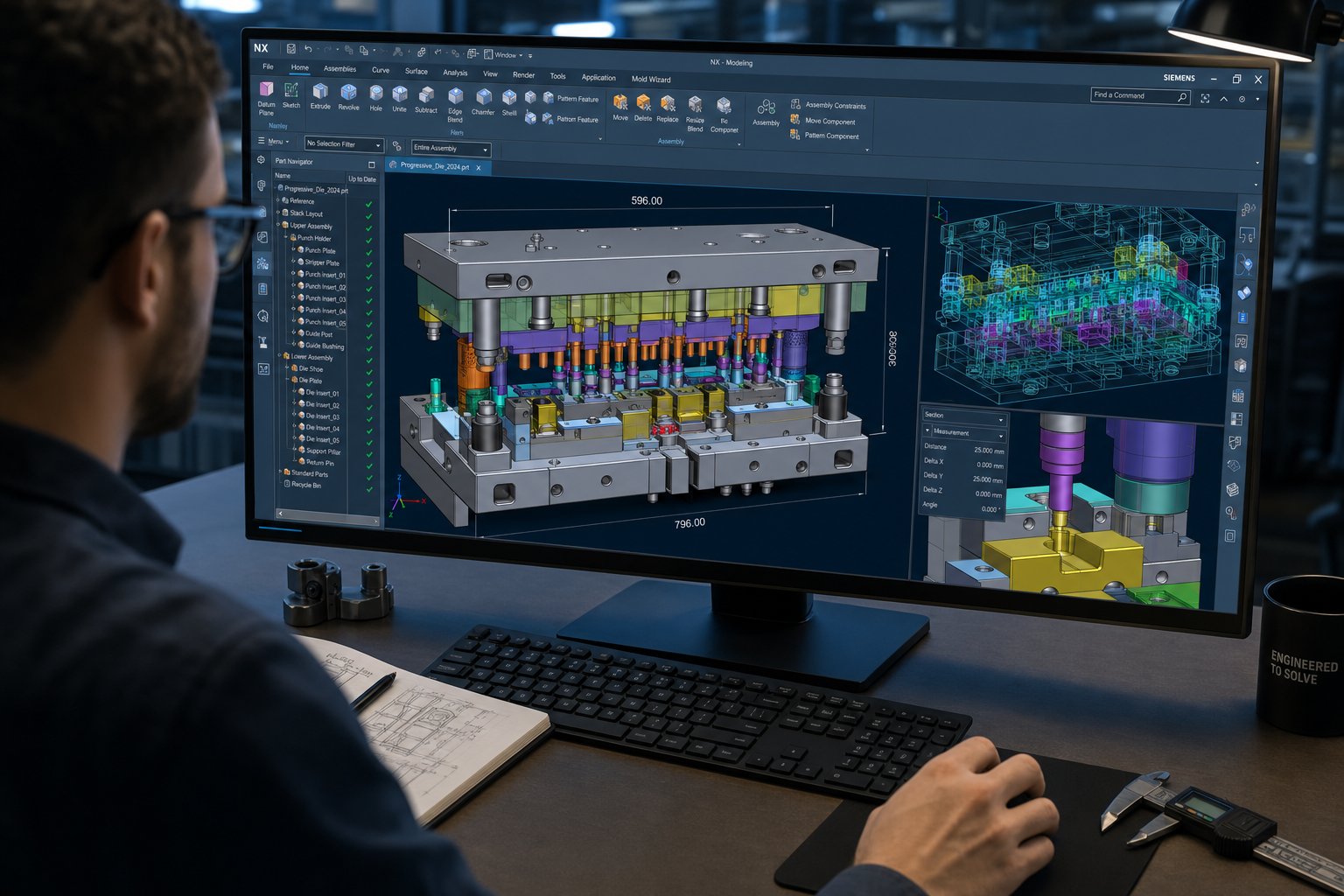

Delme ve Kalıp Geometrisi için 3D CAD Modelleme

Metal damgalama kalıbı tasarımı, bitmiş damgalanmış parçanın 3 boyutlu parametrik modeliyle başlar. Mühendisler parça geometrisini genellikle bir STEP veya yerel CAD dosyası olarak içe aktarır ve kalıbın onu nasıl oluşturması gerektiğini tanımlamak için son şekilden geriye doğru çalışmaya başlar. Bu tersine-mühendislik yaklaşımı, sac metal damgalama tasarımının genel mekanik tasarımdan ayrıldığı noktadır. Yalnızca katı bileşenleri modellemiyorsunuz; bir parçayı milyonlarca kez üretecek negatif uzayı ve hareketi modelliyorsunuz.

Parametrik modelleme, her boyutun ilişkiler tarafından yönlendirildiği anlamına gelir. Delme yarıçapını değiştirin ve eşleşen kalıp boşluğu, sıyırıcı açıklığı ve destek plakası cebinin tümü otomatik olarak güncellenir. Bu birleşimlilik, montaj sırasında girişime neden olan uyumsuzlukları önler. Zımbalar kesme profilleri, alan uzunlukları ve kesme açılarıyla modellenir. Kalıp blokları, damgalanan spesifik malzeme ve kalınlık için uygun boşluklara sahip boşluk geometrisini alır. Sıyırıcılar, pilotlar, kılavuz pimler ve topuk bloklarının tümü aynı montaj modeli içerisinde şekillenerek her bileşenin koordineli bir sistem olarak çalışmasını sağlar.

Şerit düzeni bu modelleme aşamasının kritik bir parçasıdır. Tasarımcı, düz şeridin nasıl yuvalanacağını, parçalar arasında ne kadar malzemenin bulunacağını, taşıyıcı tırnakların nereye bağlanacağını ve istasyonları hangi eğim mesafesinin ayıracağını belirler. İyi-planlanmış bir şerit düzeni, malzeme kullanımını şekillendirme kuvveti dağıtımına ve ilerleme stabilitesine karşı dengeler. Kötü yerleştirme malzeme israfına neden olur. Kötü sıralama, kalıbı eşit olmayan şekilde aşındıran dengesiz kuvvetler yaratır.

Şekillendirme Davranışını Tahmin Etmek için CAE Simülasyonu

Yüksek-mukavemetli çelikten karmaşık bir şekli preslediğinizi ve çekme duvarının çatlama noktasına kadar inceldiğini keşfettiğinizi, ancak kalıp boşluklarını zaten işledikten sonra hayal edin. Bu senaryo eskiden yaygındı. Bugün CAE simülasyonu, bu arızaları herhangi bir fiziksel alet mevcut olmadan önce tahmin ediyor ve bu da onu kalıp mühendisleri için mevcut en değerli metal damgalama tekniklerinden biri haline getiriyor.

Sonlu elemanlar analizi tüm şekillendirme sürecini modeller: boş tutucu teması, zımba hareketi, boşluklara malzeme akışı ve bunu takip eden elastik toparlanma. Simülasyon, desteklenmeyen alanlardaki kırışmayı, dar yarıçaplardaki incelmeyi ve gerinimin malzeme sınırlarını aştığı yerlerdeki çatlamayı tanımlar. Aynı zamanda, pres kuvveti kaldırıldığında şekillendirilmiş metalin şeklini kısmen geri kazanma eğilimi olan geri esnemeyi de tahmin eder. Yüksek-mukavemetli çelikler için geri esneme, parçaları tamamen tolerans dışına itecek kadar şiddetli olabilir.Gelişmiş simülasyon araçlarıArtık tüm parça yüzeyi boyunca geri esneme büyüklüğünü hesaplayarak mühendislerin deneme sırasında düzeltmeleri takip etmek yerine kalıp geometrisini proaktif olarak telafi etmelerine olanak tanıyın.

Bu dengeleme, parçanın doğru nihai şekline geri dönmesi için kalıp yüzünün kasıtlı olarak değiştirilmesiyle çalışır. Simülasyon olmadan, mühendisler fiziksel deneme-ve-yanılma yöntemine, tahminlere dayalı aşırı zorlamalara ve pahalı kalıp yeniden kesimleri yoluyla yinelemelere güveniyordu. Damgalama teknolojisi, bir metal damgalama prototipinin sert işlemeye başlamadan önce dijital olarak doğrulanabileceği, geliştirme zaman çizelgelerinden haftalarca kesinti yapılabileceği ve tüm fiziksel numune alma turlarını ortadan kaldırabileceği noktaya kadar ilerlemiştir.

CAM Programlama ve Takım Yolu Stratejisi

Geometri kilitli ve simülasyon doğrulanmış durumdayken CAM programlama, tasarımı makine talimatlarına dönüştürür. Her kalıp bileşenindeki her kontur, cep ve profil, yüzey kalitesini, boyutsal doğruluğu ve çevrim süresini dengeleyen bir takım yoluna ihtiyaç duyar. Damgalama tasarım kararlarının üretim gerçekliğiyle buluştuğu nokta burasıdır.

CAM programcıları, toplu malzemeyi hızlı bir şekilde kaldıran, yarı finiş ve finiş pasolar için stok bırakan kaba işleme stratejilerini tanımlar. Belirli özelliklere uygun kesici geometrileri seçerler: konturlu boşluklar için küresel-uçlu parmak frezeler, düzlemsel yüzeyler için düz parmak frezeler ve dar köşeler için küçük-çaplı takımlar. Sabit talaş yüküyle yüksek-hızlı işleme gibi takım yolu stratejileri, kesme kuvvetlerini azaltır ve takım ömrünü uzatır; bu, ısıl işlemden sonra sertleştirilmiş takım çeliğini 60+ HRC'de işlerken önemlidir.

Bileşik eğrileri ve alt kesimleri olan karmaşık kalıp profilleri için, 5 eksenli eş zamanlı programlama, kesicinin yüzeye en uygun şekilde yönlendirilmesini sağlayarak tarak yüksekliğini azaltır ve elle cilalamayı en aza indirir. Daha basit düzlemsel geometriler yalnızca 3 eksenli çalışmaya ihtiyaç duyabilir. Programcı bu kararları geometri karmaşıklığına ve tolerans gerekliliklerine dayanarak bileşen bileşen verir.

Konseptten makineye hazır programlara- kadar tipik metal damgalama tasarımı iş akışı, tanımlanmış bir sırayı takip eder:

1. Parça geometrisinin içe aktarılması ve fizibilite incelemesi
2. Şerit düzeni, yerleştirme ve işlem sıralaması
3. Tam parametrik ilişkisellik ile kalıp bileşeni modelleme
4. Simülasyon oluşturma, geri esneme tahmini ve kalıp yüzü telafisi
5. CNC için takım yolu oluşturma, simülasyon doğrulama ve{0}sonradan işleme

Her adım bir sonrakini besler. Zamandan tasarruf etmek için simülasyonu atlamak neredeyse her zaman yeniden işlemede daha fazla maliyete neden olur. CAM programlamanın aceleye getirilmesi, aşırı el işi gerektiren kötü yüzey kalitesine yol açar. Dijital aşama, disiplinin karşılığını ödediği yerdir, çünkü çeliği kesmeye başladığınızda değişiklikler katlanarak daha pahalı hale gelir. Dijital modelden fiziksel metale, yani kalıp bileşenlerinin fiili işlenmesine geçiş, inşaat karmaşıklığının kendisini en açık şekilde ortaya çıkardığı yerdir.

Damgalama Kalıp Çeşitleri ve İnşaatın Farklılıkları

Tüm damgalama kalıpları aynı şekilde yapılmaz ve yapım karmaşıklığı, türe bağlı olarak önemli ölçüde değişir. Tek-istasyonlu kesme kalıbı birkaç haftalık işleme gerektirebilir. Bir otomotiv damgalama kalıbı uygulaması için 20 istasyonlu progresif kalıp, düzinelerce birbiriyle ilişkili bileşen üzerinde aylarca süren hassas çalışma gerektirebilir. Damgalama kalıplarının türlerini anlamak, yapım stratejilerinin, toleransların ve maliyetlerin projeler arasında neden bu kadar farklı olduğunu açıklamaya yardımcı olur.

Tek-İstasyon Kalıpları ve Bileşik Kalıplar Karşılaştırması

Tek-istasyonlu kalıplar, sac metal damgalama kalıplarının en basit kategorisini temsil eder. Her baskı darbesi bir işlemi gerçekleştirir: bir boşluk, bir delme veya tek bir form. İnşaat nispeten basittir çünkü tek bir hizalama kaygısıyla tek bir montaj birleştirme aracı seti oluşturuyorsunuz. Basit kalıplar, pulları kesmek veya braketlerdeki montaj deliklerini delmek gibi temel işleri gerçekleştirir.

Bileşik kalıplar karmaşıklığı bir adım daha artırır. Tek istasyonda tek vuruşta birden fazla kesim işlemi gerçekleştirirler. Tipik bir bileşik kalıp, bir dış profili boşaltabilir ve aynı anda iç delikleri delebilir. Buradaki inşaat zorluğu eşmerkezliliktir. Her zımba ve kalıp açıklığının tam olarak hizalanması gerekir çünkü hepsi malzemeye aynı anda temas eder. Toleranslar daralır ve kalıp imalatçısının eşzamanlı kesme kuvvetleri altındaki sapmayı hesaba katması gerekir.

Kombinasyon kalıpları, tek vuruşta kesme ve şekillendirmeyi karıştırarak bir adım daha ileri gider. Tek bir presleme işleminde bir şekli boşaltabilir ve onu bir bardağa çizebilirsiniz. Bunları oluşturmak, kalıp üreticisinin hem kesme açıklıklarını hem de şekillendirme yarıçaplarını aynı takım içinde yönetmesini gerektirir; bu da, birleşik işlem sırasında malzemenin nasıl aktığına dikkat edilmesini gerektirir. Yine de bunların tümü tek-istasyonlu araçlardır. Yapım karmaşıklığındaki gerçek artış, bir şeridi birden çok istasyon boyunca işleyen sahne hazırlama araçlarına geçtiğinizde meydana gelir.

Progresif Kalıp Yapımı ve İstasyon Sıralaması

Progresif kalıplar, yüksek-hacimli damgalamanın en güçlü gücüdür. Her baskı vuruşunda birden fazla istasyonda bir dizi işlem gerçekleştirerek metal şeridi kademeli olarak bitmiş bir parçaya dönüştürüyorlar. MetalForming Magazine'in tanımladığı gibi, aşamalı bir kalıp, iki veya daha fazla istasyonda temel sac metal işlemlerini aynı anda gerçekleştirir; şerit, otomatik bir besleme sistemi aracılığıyla her vuruş sırasında önceden belirlenmiş bir mesafeye hareket eder.

Prensip olarak basit görünüyor. Uygulamada, bir tane inşa etmek alet ve kalıp imalatındaki en zorlu görevler arasındadır. İşte nedeni:

• İstasyon-istasyona-hizalama:Her istasyon diğer istasyonlara göre mikron mertebesinde konumlanmalıdır. On istasyonda 0,01 mm'lik kümülatif bir kayma bile tolerans dışı parçalar üretir. Kalıp yapıcı, tüm istasyon özelliklerini ortak verilerden işler ve tüm kalıp seti boyunca hizalamayı doğrular.
• Adım kontrolü:Pitch, şeridin vuruşlar arasında ilerlediği sabit mesafedir. Her istasyondaki her özellik tam aralık katlarında yerleştirilmelidir. Üçüncü istasyondaki delici zımba, sekizinci istasyondaki kalıplamadan 0,02 mm uzakta durursa, bu özellikler bitmiş parça üzerinde hizalanmayacaktır.
• Şerit kılavuzu ve kaldırma:Şerit, şekillendirilmiş özelliklere takılmadan veya kaldırıcılar arasında sarkmadan tüm istasyonlardan düzgün bir şekilde beslenmelidir. İstasyonlar arasındaki çubuk kaldırıcılar, stok kılavuzları ve boşaltma ceplerinin tümü, düz bir besleme düzlemini korumak için hassas işleme gerektirir.
• İstasyonlar arası{0}zamanlama:Pilotlar, her operasyon başlamadan önce şerit konumunu kaydetmek için önceden delinmiş deliklere girerler. Bu pilotlar, striptizci ve kaldırıcılarla koordineli olarak girip çıkmalıdır. Zamanlama hataları şerit hasarına veya kayıtların kaçırılmasına neden olur.

Sac metal damgalama kalıplarında negatif ve pozitif baypas çentiklerinin kullanılması, ilerici kalıp yapımında da rol oynar. Şerit kenarındaki bu çentikler hatve konumu için fiziksel referans noktaları sağlar ve sensörlerin kısa veya uzun beslemeleri hasara yol açmadan önce tespit etmesine olanak tanır. Çentik açma istasyonunu doğru geometri ve konumla oluşturmak, kalıptaki ilk hizalama-kritik işlemlerinden biridir.

Aşamalı uygulamalara yönelik çelik damgalama kalıplarının yapımı aynı zamanda bileşen üretiminde olağanüstü tutarlılık gerektirir. Her zımba, kalıp ucu ve destek plakası düz ve paralel olarak taşlanmalıdır. Kılavuz pimleri ve burçlar, dinamik baskı yükleri altında üst ve alt pabuçları aynı hizada tutmalıdır. Aşamalı bir kalıp yalnızca bir istasyon koleksiyonu değildir; her bir bileşenin diğerinin performansını etkilediği koordineli bir mekanik sistemdir.

Büyük veya Derin{0}Çekilmiş Parçalar İçin Transfer Kalıpları

Transfer damgalama farklı bir yaklaşım gerektirir. Parçaları bir taşıyıcı şeride bağlı tutmak yerine, tek tek ham parçalar ilk istasyonda kesilerek serbest bırakılır ve sonraki istasyonlar arasında tutucular veya mekik mekanizmaları aracılığıyla mekanik olarak aktarılır. Bu yöntem, büyük parçalara, derin-çekilmiş kabuklara ve şekillendirme sırasında bir şeride bağlı kalamayan geometrilere uygundur.

Transfer kalıplarının yapımı kendi karmaşıklığını da beraberinde getirir. Her istasyon bağımsız bir araç olarak işlev görür, ancak hepsinin aktarma sistemiyle hassas hizalamayı paylaşması gerekir. Tutucu konumları, parça yönelimi ve istasyon-istasyona-aralığı, mekanik transfer mekanizmasıyla tam olarak eşleşmelidir. Yapısal gövde panelleri, kapı içleri ve derin-çekilmiş muhafazalar için otomotiv damgalama kalıpları, parça boyutu ve çekme derinliğinin aşamalı bir şeridin alabileceğini aştığı için genellikle transfer konfigürasyonlarını kullanır.

Aşağıdaki tablo, inşaat gereksinimlerinin bu tip damgalama kalıpları arasında nasıl farklılık gösterdiğini karşılaştırmaktadır:

Tek-istasyondan aşamalı veya transfer inşaatına geçiş yalnızca istasyon ekleme meselesi değildir. Bu, kalıbı planlama, işleme ve doğrulama şeklinizde temel bir değişimdir. Her ilave istasyon, kritik boyutların sayısını, mikron-altı doğruluk gerektiren bileşenlerin sayısını ve uyum içinde çalışması gereken etkileşimlerin sayısını çoğaltır. Hassasiyet gereksinimlerindeki bu artış, kalıp üreticilerinin her bir bileşenin omurgasını oluşturacak takım çeliklerini seçerken karşılaştıkları malzeme seçimlerini yönlendiriyor.

Damgaladığınız Şeye Göre Takım Çeliğini Seçmek

Bir kalıp yalnızca yapıldığı çelik kadar dayanıklıdır ve doğru kalite neredeyse tamamen damgalamayı planladığınız metal levhaya bağlıdır. Yumuşak çelik, paslanmaz, alüminyum ve yüksek-mukavemetli alaşımların her biri, takımlama üzerinde farklı gerilimler oluşturur. Bazılarının kenarları aşınma nedeniyle yavaş yavaş aşınır. Diğerleri ise kırılgan çelikleri parçalayan keskin darbe yükleri sağlar. Zımbalar, kalıp blokları ve kalıp parçaları için metal damgalama malzemelerini damgalı malzemeyi dikkate almadan seçmek, yol yüzeyini bilmeden lastik seçmeye benzer.

Takım Çeliği Kaliteleri ve Damgalama Uygulamaları

Beş malzeme kategorisi, üretim damgalamasında kullanılan kalıp bileşenlerinin çoğunu kapsar. Her biri sertlik-tokluk spektrumunda farklı bir konuma sahiptir ve her biri belirli bir arıza moduna uygundur.

D2 takım çeliğiAşındırıcı aşınmanın takım ömrünü sınırladığı durumlarda varsayılan seçimdir. Yüksek krom karbür içeriği, uzun üretim süreçlerinde kesici kenarların keskin kalmasını sağlar. Damgalı çelik ve kaplamalı malzemelerin yüksek-hacimli kesme ve delme işlemleri için D2, en iyi kenar tutuşunu sağlar. Ancak ağır darbelere dayanacak sağlamlığa sahip değildir, bu nedenle şok yüklerin hakim olduğu kalın kalıp oluşturma istasyonları için ideal değildir.

A2 takım çeliğiTek bir arıza modunun açıkça baskın olmadığı durumlarda en iyi şekilde çalışır. Aşınma direncini orta dereceli darbelerle baş edebilecek kadar sağlamlıkla dengeler; bu da onu birden fazla istasyonun karışık aşınma, yük ve döngüsel darbe koşullarıyla karşılaştığı progresif kalıplar için pratik bir seçim haline getirir. 1.000.000 isabetin altındaki orta-hacimli üretim için A2 genellikle en uygun maliyetli performansı-sağlar.

S7 takım çeliğiher şeyden önce sağlamlığa öncelik verir. Özellikle ağır-ölçülü damgalamada veya agresif delici yüklere sahip istasyonlarda zımbalar tekrarlanan darbe altında ufalandığında veya çatladığında, S7 daha yüksek-karbür kalitelerini kırabilecek döngüsel gerilimi emer. Daha düşük bir sertlikte (56-58 HRC) çalışır ancak yorulma çatlamasına D2 veya M2'den çok daha iyi direnç gösterir.

M2 yüksek-hız çeliğihem aşınmanın hem de basınç yükünün arızaya katkıda bulunduğu boşluğu doldurur. Yüksek sürekli basınç altında kenar geometrisini koruması gereken zımbalar, M2'nin sertlik (60-65 HRC) ve basınç dayanımı kombinasyonundan yararlanır. D2 ile karşılaştırıldığında deformasyona daha iyi direnç gösterir. S7 ile karşılaştırıldığında daha keskin bir kenarı daha uzun süre korur.

Tungsten karbürkesici uçlar, geleneksel takım çeliğine göre 30 kata kadar daha fazla aşınma direnci sağlar. Milyonlarca döngü boyunca boyutsal doğruluğu korurlar, bu da onları ultra-yüksek-hacimli uygulamalar için veya oldukça aşındırıcı malzemeleri damgalarken tek pratik seçenek haline getirir. Takas: karbür kırılgandır, pahalıdır ve şekillendirilmesi için özel taşlama veya EDM gerektirir. Felaket niteliğinde bir kırılma riski olmadan ağır yan yükleri veya darbeleri karşılayamaz.

Damgalı Malzeme Kalıp Tasarım Seçimlerini Nasıl Değiştirir?

Kalıptan geçen metal levha, hangi kalitelerin hangi pozisyonlara ait olduğunu belirler. Üç yaygın senaryoyu düşünün:

Paslanmaz çelik damgalamaikili bir zorluk sunuyor. 304 ve 316 gibi östenitik kaliteler hem aşındırıcıdır hem de adhezif aşınmaya (sızma) eğilimlidir. Malzeme işi-şekillendirme sırasında hızla sertleşir, bu da kesme kuvvetlerini artırır ve kenar bozulmasını hızlandırır. Paslanmaz damgalama, şekillendirme çeliklerinde malzeme toplanmasını önlemek için cilalı yüzeyler ve aşınma önleyici kaplamalarla birlikte kesme istasyonlarında genellikle D2 veya karbür uçlardan oluşan yüksek-sertlikte takımlar gerektirir.

Alüminyum damgalamaMalzeme yumuşak olduğundan kalıplanması kolay olmalı gibi görünüyor. Pratikte alüminyum damgalama işlemi kendi sorunlarını yaratır. Alüminyumun, parça kalitesi düşene kadar zımba yüzeyleri ve kalıp yarıçapları üzerinde birikerek çelik takım yüzeylerine güçlü bir şekilde yapışma eğilimi vardır. Damgalı alüminyum sac ile çalışırken, kalıp tasarımcıları ham sertlik yerine yüzey kalitesi ve kaplama seçimine öncelik verir. DLC veya TiN-kaplı A2 kesici uçlar genellikle daha sert kaplanmamış çeliklerden daha iyi performans gösterir çünkü alüminyumun yararlandığı yapışkan aşınma mekanizmasına direnç gösterirler.

Yüksek-mukavemetli çelik(590 MPa'nın üzerinde çekme) aynı anda hem sertlik hem de tokluk gerektirir. Malzemenin yüksek şekillendirme kuvvetleri, sıkıştırma sırasında takım bileşenlerini zorlar, geri esneme eğilimi ise daha sıkı kalıp geometrileri gerektirir. M2 veya karbür-uçlu zımbalar kesme istasyonlarındaki aşındırıcı yükü karşılarken, S7 darbenin hakim olduğu şekillendirme istasyonlarında daha iyi hizmet verebilir.

Karbür kesici uçlar, yüksek maliyetlerini-sertleştirilmiş takım çeliğine kıyasla ne zaman haklı çıkarır? Karar genellikle hacim ve malzeme aşındırıcılığına bağlıdır. Bir milyon parçayı aşan üretim süreçlerinde veya D2 kenarlarını hızla tüketen paslanmaz veya yüksek-mukavemetli alaşımların damgalanması sırasında, karbürün toplam sahip olma maliyeti çeliğin maliyetinin altına düşer çünkü birden fazla yeniden bileme döngüsünü ve buna bağlı arıza süresini ortadan kaldırır. 100.000 parçanın altındaki çalışmalar için veya damgalama uygulamaları için daha yumuşak metali damgalarken-sertleştirilmiş takım çeliği ekonomik seçim olmaya devam ediyor.

Malzeme seçimi aşamayı belirler, ancak tam değerini ancak uygun işleme ve ısıl işlem bu malzeme özelliklerini etkinleştirdikten sonra verir. İnşaattaki bir sonraki adım, bu ham takım çeliği bloklarını, dikkatlice sıralanmış bir dizi CNC işleme operasyonu yoluyla hassas kalıp bileşenlerine dönüştürmektir.

Her Kalıp Bileşenini Şekillendiren CNC İşleme Süreçleri

Bir palet üzerinde duran bir D2 veya M2 bloğu sadece ham potansiyeldir. Bunu işleyen bir kalıp bileşenine dönüştürmek, her biri belirli bir nedenden dolayı belirli bir aşamada gerçekleştirilen kasıtlı bir CNC işleme operasyonları dizisini gerektirir. Sıra, operasyonların kendisi kadar önemlidir. Çok agresif bir şekilde kaba yaparsanız, ısıl işlem sırasında parçayı çarpıtan iç gerilimlere neden olursunuz. Sertleşmeden önce bitirin ve söndürme sırasında çelik hareket ettiğinde hassasiyetinizi kaybedersiniz. Her metal damgalama aleti ve kalıp atölyesi, tek bir prensip etrafında inşa edilmiş bir işleme mantığını takip eder: çelik yumuşakken yığını çıkarın, sertleştirin ve ardından sertken son boyutuna getirin.

Isıl İşlem Öncesi Kaba Frezeleme ve Yarı{0}}Son İşlem

Kalıp bileşenleri işleme ömürlerine tavlanmış veya önceden{0}sertleştirilmiş bir durumda, genellikle 20-30 HRC civarında başlar. Bu yumuşaklıkta malzeme kolayca kesilir, takımlar daha uzun süre dayanır ve talaş kaldırma oranları yüksek kalır. Kaba işleme operasyonları fazla stokun büyük bir kısmını dışarı çıkarır ve daha sonraki operasyonlar için "son işlem payı" olarak tüm kritik yüzeylerde 0,5 ila 1,0 mm malzeme bırakır.

Bu ödeneği neden bırakalım? İki neden. Birincisi, ısıl işlem boyutsal harekete neden olur. Vakumla-sertleştirilmiş takım çeliği bile su verme sırasında kristal yapısı dönüşürken hafifçe kayar. İkincisi, kaba işleme prosesinin kendisi kesme kuvvetlerinden ve lokal ısıdan dolayı artık gerilim üretir. Bu aşamada son boyuta kadar işlediyseniz, sertleşmeden sonra bu boyutların değiştiğini izlersiniz.

Kaba işleme ve ısıl işlem arasında, yaklaşık 600-650 santigrat derecedeki-gerilme giderme döngüsü, agresif kesmenin yarattığı iç gerilimleri hafifletir. Yarı-geçişler daha sonra yüzeyleri nihai boyutlara (tipik olarak 0,2-0,3 mm) yaklaştırır ve sonraki sertleştirme döngüsü sırasında eşit ısı nüfuzunu sağlayan tekdüze bir stok durumunu korur. CNC tornalama, bu aşamada kılavuz pimleri, burçlar ve yuvarlak zımbalar gibi yuvarlak bileşenleri işler ve çelik dönüştürülmeden önce net şekle yakın geometri üretir.

Sertleştirmeden Sonra Son İşlem Taşlama ve Yüksek-Hızda Sert Frezeleme

Isıl işlem, bileşenleri 58-65 HRC'lik çalışma sertliğine getirdiğinde, malzeme bir kesici altında tamamen farklı davranır. Artık geleneksel işlemeye direnen aşındırıcı bir kaledir. Bu zorluğun üstesinden iki bitirme stratejisi gelir: hassas taşlama ve yüksek hızlı sert frezeleme.

Yüzey taşlama, kalıp plakaları, destek plakaları ve aşınma şeritleri gibi düz bileşenleri +/- 0.005 mm veya daha iyi düzlük toleranslarıyla nihai kalınlığa getirir. Silindirik taşlama, yuvarlak bileşenleri mikron düzeyindeki çap toleranslarına göre bitirir. Taşlama, erişilebilir yüzeylerde geometrik mükemmellik üretmede mükemmeldir. Gibihassas işleme uzmanlarının notuBir tasarım +/- 0.002 mm dahilinde düzlük veya paralellik gerektirdiğinde, Ra 0,1 mikrometreye kadar yüzey kalitesi sağlayan taşlama tek mantıklı seçimdir.

Yüksek-hızlı sert frezeleme, taşlamanın güçlü bir tamamlayıcısı olarak ortaya çıktı. Yüksek iş mili hızlarında karbür veya PCBN takımlamanın kullanıldığı bu işlem, adyabatik kesmeden yararlanır: takımın temas süresi o kadar kısadır ki, ısının çoğunluğu iş parçası yerine talaşa aktarılır. Sonuç, bileşen yüzeyine termal hasar vermeden sertleştirilmiş çelikten verimli malzeme çıkarmadır. Sert frezeleme, yüzeyde artık basınç gerilimi oluştururken taşlamadan beş kata kadar daha hızlı malzeme kaldırabilir; bu aslında döngüsel yüklere maruz kalan damgalama takımlarında yorulma ömrüne fayda sağlar.

Bu yöntemler arasındaki pratik ayrım basittir. Taşlama, düz verileri, paralel yüzeyleri ve basit silindirik profilleri işler. Sert frezeleme, taşlama taşının fiziksel olarak ulaşamayacağı 3 boyutlu konturların, cepli geometrilerin ve karmaşık boşluk profillerinin üstesinden gelir. Çoğu kalıp bileşeni her ikisini de gerektirir: montaj uyumu için zemin referans yüzeyleri ve geometri oluşturmak için sert-frezelenmiş konturlar. Bu hibrit yaklaşım metal damgalama takım üretiminde standart bir uygulamadır çünkü her süreç diğerinin kapsayamayacağı geometrileri kapsar.

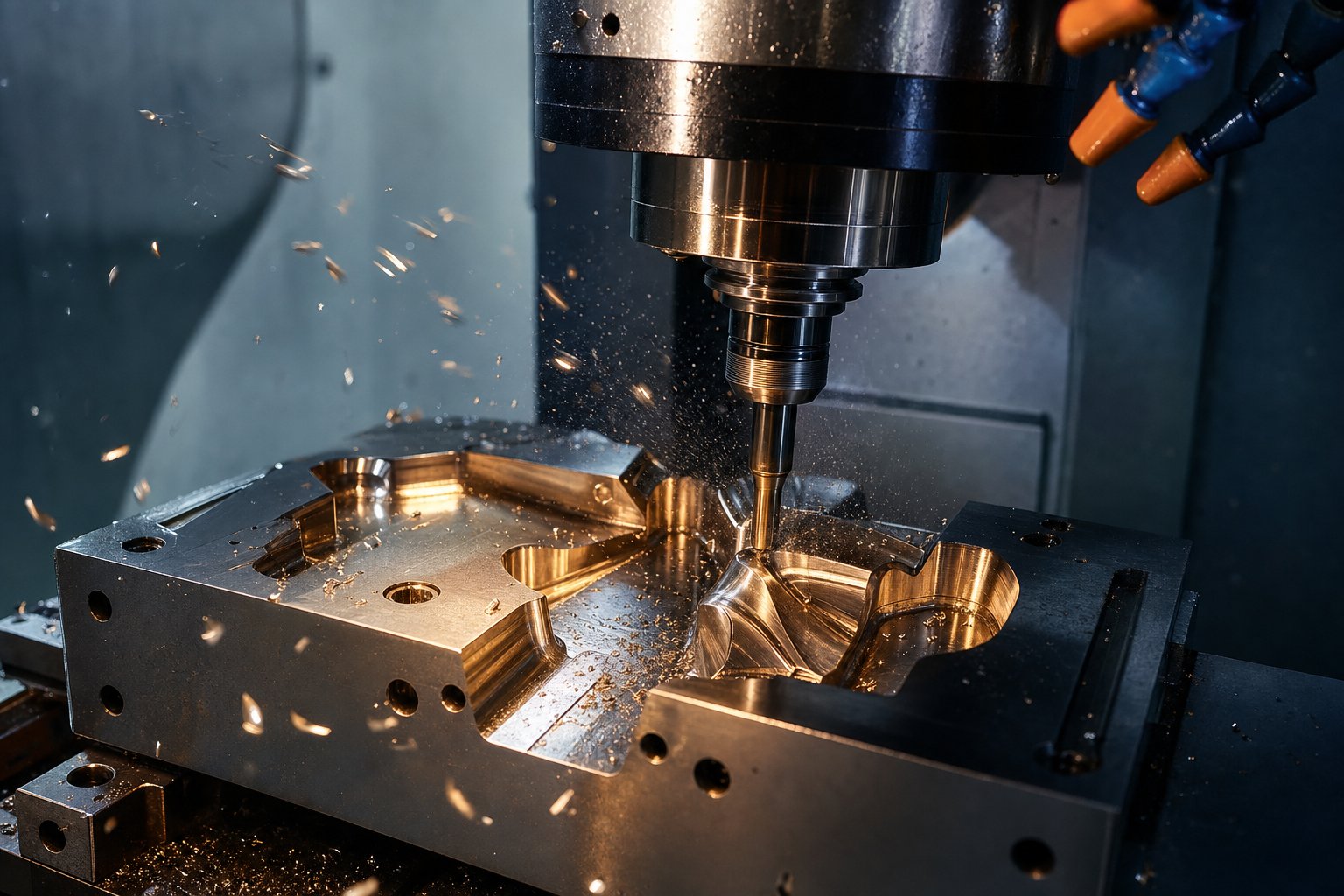

Karmaşık Kalıp Profilleri için 5 Eksenli CNC

Her kalıp bileşeni 3 eksenli çalışmayla tamamlanamaz. Şekillendirme zımbasının bileşik eğrileri olduğunda veya bir kalıp boşluğunun taslak yüzeyleri ve dar yarıçapları olan derin duvarları varsa, 3 eksenli frezeleme kuvvetlerinden ödün verilir. Alet yalnızca yukarıdan yaklaşabilir, bu da yük altında sapan daha uzun kesiciler gerektirir ve aşırı elle cilalama gerektiren açılı yüzeylerde tarak izleri bırakır.

5 eksenli işleme, takımı veya iş parçasını eğerek kesicinin kesilen yüzeye göre en uygun yönelimi korumasına olanak tanıyarak bu sorunu çözer. Buna göreişleme yeteneği karşılaştırmaları5 eksenli frezeler, Ra 0,4 mikrometreye kadar yüzey bitirme işlemleriyle +/- 0.0005 inç toleranslara ulaşır ve 3 eksenli bir makinede birden fazla yeniden konumlandırma gerektiren karmaşık 3 boyutlu yüzeyleri tek bir kurulumda işlerler.

Takım ve kalıp damgalama uygulamaları için 5 eksen kapasitesi şu durumlarda en çok önem taşır:

• Derin çekme kalıp boşluklarıyüzeye dik olarak yönlendirilmiş kısa, sert aletler gerektiren bileşik-kavisli duvarlara sahip
• Progresif kalıp şekillendirme istasyonlarıdikey yaklaşımla ulaşılamayan açılı özelliklere sahip
• Karmaşık zımba profilleribirden fazla alttan kesme özelliğinin yeniden-fikstürleme gerektirmeden işlenmesinin gerektiği durumlarda

Ancak her bileşen 5-eksen süresini haklı çıkarmaz. Basit düz kalıp plakaları, destek plakaları ve düz-duvarlı uçlar, 3-eksenli ekipman üzerinde daha düşük saatlik ücretlerle verimli bir şekilde işlenir. Karar geometriye bağlıdır: Bir özellik 3 eksenli bir makinede yeniden konumlandırma veya uzun erişimli takımlama gerektiriyorsa, 5 eksen genellikle daha yüksek makine hızına rağmen daha düşük toplam maliyetle daha iyi doğruluk sağlar. Yüksek hızlı metal damgalama makinesi için tasarlanmış kalıplar üretilirken, 5 eksenli son işlemle elde edilebilen boyutsal hassasiyet, doğrudan daha sıkı parça toleranslarına ve bakımlar arasında daha uzun aralıklara dönüşür.

Ham bloktan montaja hazır cilalı kesici uçlara kadar tipik bir kalıp bileşeninin tam işleme sırası şu ilerlemeyi takip eder:

1. Tüm özellikleri yumuşak (tavlanmış) durumdaki kaba frezeleme, kritik yüzeylerde 0,5-1,0 mm malzeme bırakıyor
2. İşlemeden kaynaklanan artık gerilimi ortadan kaldırmak için 600-650 santigrat derecede gerilim hafifletme
3. Tekdüze stok payı ile son boyutların 0,2-0,3 mm'si dahilindeki yarı{0}finiş
4. Hedef sertliğe kadar vakumla sertleştirme ve temperleme için ısıl işleme gönderin
5. Referans yüzeylerini ve sert frezeleme karmaşık konturlarını son boyutlara kadar taşlayın
6. Malzeme akışı ve parça serbest bırakma için yüzeyleri gerekli Ra değerlerine göre şekillendiren son cila

Her adım bir sonrakinin kapısını açar. Isıl işlemden önce stres gidericinin atlanması çarpıklığa davetiye çıkarır. -Isıl{-sonrası boyutları doğrulamadan önce yapılan sert frezeleme, kurtarılabilir sınırların ötesine geçmiş olabilecek bir parça üzerinde makine zamanının boşa harcanmasına neden olur. Bu sıranın disiplini, profesyonel metal alet ve kalıp imalatını yeniden işleme yoluyla sorunları kovalayan atölyelerden ayıran şeydir.

Hassas taşlama ve sert frezeleme, kalıp geometrilerinin çoğunu karşılar ancak bazı özellikler, herhangi bir döner kesicinin veya aşındırıcı tekerleğin başarabileceğinin ötesine geçer. Keskin iç köşeler, dar yuvalar ve karmaşık-profiller, mekanik kuvvet yerine elektrik kıvılcımıyla kesen tamamen farklı bir sökme mekanizması gerektirir.

Karmaşık Kalıp Geometrileri için Tel Erozyon ve Sinker EDM

Bir frezeleme takımı, çapı ne kadar küçük olursa olsun, her iç köşede kendi boyutuna eşit bir yarıçap bırakır. Taşlama çarkı dar bir yuvanın içine ulaşamaz. Bu fiziksel sınırlamalar, belirli damgalama kalıbı bileşenlerinin, özellikle de karmaşık metal levha zımbalarının ve kalıplarının temelde farklı bir malzeme çıkarma işlemi gerektirdiği anlamına gelir. Elektrik deşarjlı işleme, metali mekanik kesme kuvveti yerine kontrollü kıvılcım erozyonu yoluyla ortadan kaldırır ve hiçbir dönen aletin kopyalayamayacağı geometriler üretir.

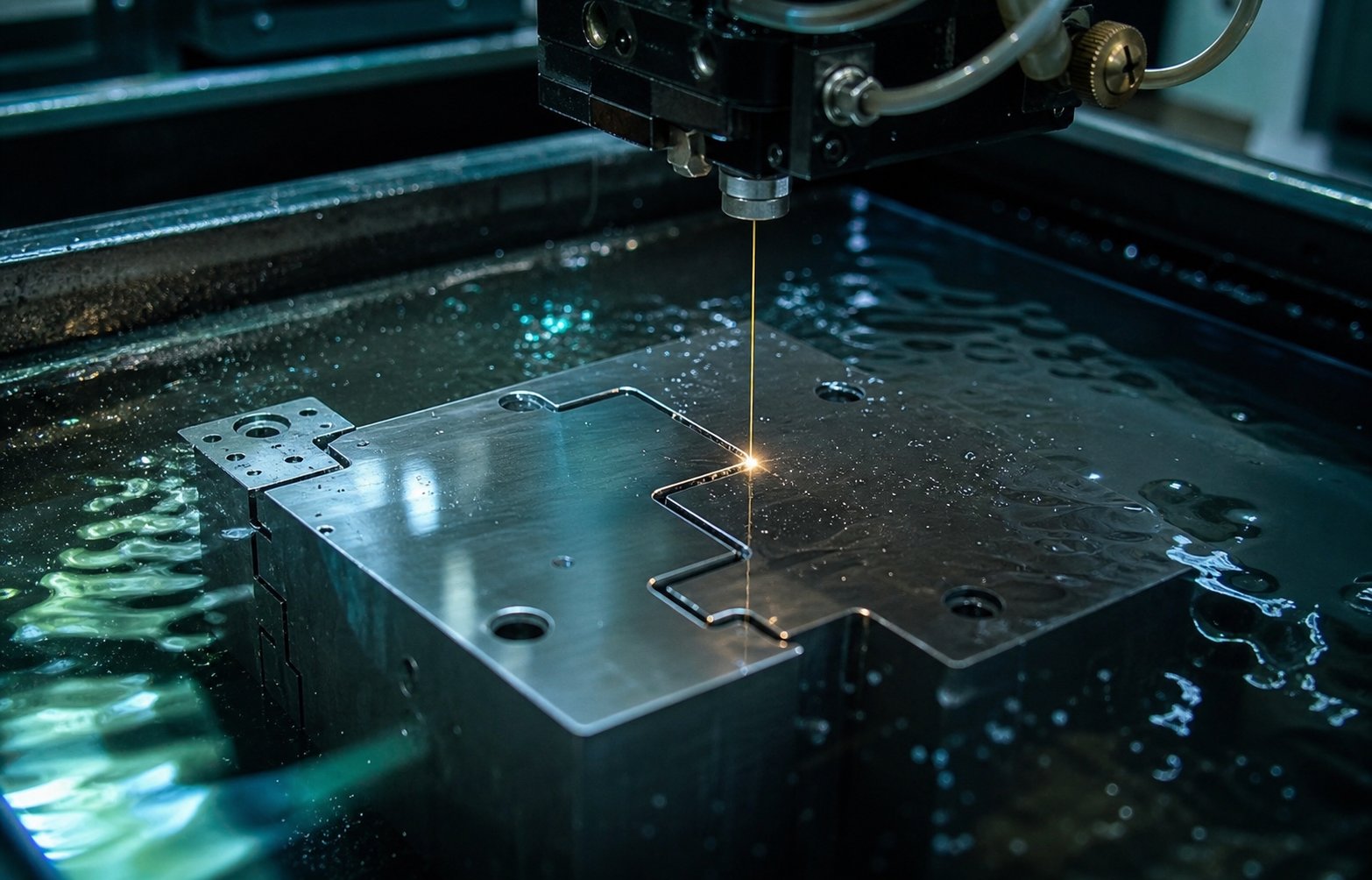

Hassas Delme ve Kalıp Profilleri için Tel Erozyon

Tel EDM, iş parçasını CNC-programlı bir yol boyunca kesen bir elektrot olarak, genellikle 0,1 ila 0,3 mm çapında ince bir pirinç veya kaplamalı tel kullanır. Tel hiçbir zaman malzemeye temas etmez. Bunun yerine, hızlı elektrik deşarjları mikroskobik parçacıkları buharlaştırırken, deiyonize su kalıntıları temizler ve kesim bölgesini soğutur. Tel iş parçasının içinden tamamen geçtiği içintel EDM, tel çapı kadar küçük iç yarıçapa sahip-kesilmiş profiller üretirHerhangi bir frezeleme takımının başarabileceğinden çok daha keskin.

Sac metal damgalama kalıbı için tel Erozyon,-ısıl işlemden sonra zımba profillerinin, kalıp açıklıklarının ve açıklık deliklerinin kesilmesi için başvurulacak işlemdir. Bunun kritik olduğunu fark edeceksiniz: sertleştirilmiş takım çeliğini 60+ HRC'de kesmek tel Erozyon için rutin bir işlemdir çünkü malzeme sertliğinin kıvılcım erozyonu üzerinde minimum etkisi vardır. Proses D2, M2 ve hatta karbürü eşit kolaylıkla işler. Zımba ile kalıp açıklığı arasında, bazen kenar başına malzeme kalınlığının %5-8'i kadar az olmak üzere sıkı boşluk ilişkileri gerektiren kalıp damga profilleri, kontrollü koşullar altında tel EDM'nin +/- 0.005 mm aralığında toleransları tutabilme yeteneğine dayanır.

Çoklu sıyırma geçişleri, doğruluğu ve yüzey kalitesini giderek iyileştirir. Kaba bir kesim, malzemenin büyük kısmını ortadan kaldırır, ardından iki ila dört bitirme geçişi aynı anda mikronları tıraşlayarak her geçişte hem boyutsal hassasiyeti hem de yüzey kalitesini artırır. Bu, tel EDM'yi, zımbadan{2}}kalıba-geçişin her damgalanmış parçadaki çapak yüksekliğini belirlediği damgalama kalıbı bileşenlerinin birleşme profillerini kesmek için ideal kılar.

Boşluklar ve Karmaşık Konturlar için Sinker EDM

Tel EDM profillerin baştan sona kesilmesinde üstün olduğunda, platin EDM bir telin fiziksel olarak üretemeyeceği kör boşlukları, 3D konturları ve dokulu yüzeyleri ele alır. İşlemde, kıvılcım erozyonu yoluyla iş parçasının içine "batan", tipik olarak grafit veya bakırdan işlenmiş, özel-şekilli bir elektrot kullanılır. Elektrotun şekli, ihtiyacınız olan boşluk geometrisine doğrudan karşılık gelir ve işlem ilerledikçe, saniyede binlerce mikro-kıvılcım, malzemeyi hassas bir şekilde temizlerken, hidrokarbon yağı dielektrik ısıyı ve döküntüyü yönetir.

Metal damgalama kalıbı yapımında, platin EDM, hiçbir frezeleme takımının sapma olmadan ulaşamayacağı karmaşık 3 boyutlu yüzeylere sahip oyukların oluşturulmasında, baskı ayrıntılarında ve kabartma özelliklerinde rolünü bulur. Ayrıca kontrollü pürüzlülüğün şekillendirme sırasında malzeme akışına yardımcı olduğu kalıp damga yüzeylerinde dokulu yüzeyler oluşturur. İşlem, iş parçası üzerinde hiçbir mekanik kuvvet oluşturmaz; bu, işleme sırasında ince kalıp bölümlerinin ve hassas özelliklerin bozulmadan kaldığı anlamına gelir.

Takas hız ve takım maliyetidir. Her elektrotun istenen boşluğa uyacak şekilde-özel olarak işlenmesi gerekir ve elektrotlar kullanım sırasında aşınır, bazen tek bir özellik için birden fazla kopya gerekir. Çevrim süreleri, eşdeğer malzeme hacimleri için tel EDM'den daha yavaş çalışır. Ancak sertleştirilmiş çelikteki kör boşluklar için platin EDM tek pratik seçenek olmaya devam ediyor.

Yüzey Kalitesi için Lepleme ve Parlatma

EDM, işlenmiş yüzeylerde, ana çelikten daha sert ve daha kırılgan olabilen, yeniden-katılaşmış malzemeden oluşan ince bir bölge olan karakteristik bir yeniden biçimlendirilmiş katman bırakır. Zımbalar ve kalıp açıklıkları gibi bileşenlerin kesilmesi için bu katman genellikle kabul edilebilir ve hatta faydalıdır. Sac metalin basınç altında düzgün bir şekilde akması gereken yüzeylerin oluşturulması için çıkarılması gerekir.

Alıştırma, mikron altı seviyedeki malzemeyi kaldırmak için düz veya konturlu bindirmeler üzerinde ince aşındırıcı bileşikler kullanır ve tek başına taşlamanın karşılayamayacağı düzlük ve yüzey bitirmeleri üretir. Bir metal levha kalıbının kritik birleşme yüzeylerini, pres yükü altında eşit temas için gereken geometrik mükemmelliğe getirmek için kullanılan standart yöntemdir.

Parlatma özellikle yüzeyleri şekillendirmeye yöneliktir. Deneyimli kalıp imalatçıları olarakFabrikatör notumetal akışı yönünde cilalama sürtünmeyi azaltır ve sac metalin çekme ve şekillendirme istasyonlarında aşınma olmadan hareket etmesine yardımcı olur. Ancak her yüzey ayna kaplamadan faydalanamaz. Daha kaba çekme-kaliteli çelikler, mikro-vadileri yağlayıcıyı hapsettiği için aslında hafif dokulu aletlere karşı daha iyi performans gösterir. Sac metal damgalama kalıbının neresinde cilalanacağı ve kontrollü dokuyu nerede bırakacağınız kararı, damgalanan spesifik malzemeye ve her istasyondaki şekillendirme işleminin türüne bağlıdır.

EDM ve yüzey bitirme birlikte kalıp imalatçılarına CNC işlemenin tek başına sağlayamayacağı geometriler ve yüzey koşulları üzerinde kontrol sağlar. Bu işlemler kalıp yapımının şekillendirme aşamasını tamamlar. Ancak ham geometri ve yüzey kalitesi, damgalama kalıbı bileşenlerinin üretim yükleri altında performans göstermesini sağlayan şeylerin yalnızca bir parçasıdır. Üretim damgalamasının gerektirdiği milyonlarca darbeye, aşındırıcı döngüye ve termal olaylara direnmek için çeliğin kendisinin ısıl işlem ve koruyucu kaplamalarla dönüştürülmesi gerekir.

Kalıp Ömrünü Uzatan Isıl İşlem ve Yüzey Kaplamalar

İşleme, bir kalıp bileşenine şeklini verir. Isıl işlem, ona üretimde hayatta kalabilecek mekanik özellikler kazandırır. Uygun sertleştirme ve temperleme olmadan, en hassas şekilde işlenmiş D2 zımba bile binlerce vuruşta damgalama yükleri altında deforme olur. Koruyucu kaplamalar olmadan, yapışma aşınması, aşınmanın sınırlayıcı faktör haline gelmesinden çok önce, şekillendirme yüzeylerini yok edecektir. İşleme sonrası bu iki- adım, ısıl işlem ve kaplama, kalıp ömrünün kazanıldığı veya kaybedildiği yerdir.

Vakumda Sertleştirme ve Temperleme Sıraları

Vakumla sertleştirme, takım çeliğini düşük-basınç odasında östenitleştirme sıcaklığına kadar ısıtır, ardından yüksek-basınçlı inert gaz kullanarak söndürür. Vakum ortamı oksidasyonu ve dekarbürizasyonu önleyerek son işleme sırasında titizlikle oluşturulan yüzey bütünlüğünü korur. Parçalar, atmosfere dayalı yöntemlere kıyasla minimum düzeyde bozulmayla, temiz ve boyutsal olarak kararlı bir şekilde çıkar.

Tek bir söndürme döngüsü hiçbir zaman hikayenin tamamı olamaz. Temperleme, genellikle giderek azalan sıcaklıklarda iki veya üç döngüde sertleşmeyi takip eder. Her tavlama, tutulan osteniti stabil martensite dönüştürür, söndürmeden kaynaklanan iç gerilimi azaltır ve sertlik ile tokluk arasındaki son dengeyi ayarlar. Temperleme döngüsünün atlanması, üretim sırasında boyutsal olarak değişebilen dengesiz mikro yapılar bırakarak teşhis edilmesi zor olan ilerleyici tolerans kaybına neden olur.

Kriyojenik tedavi bu dönüşümü daha da ileriye taşır. Kriyojenik işlem, birkaç saat boyunca kontrollü bir inişle sıvı nitrojen kullanarak bileşenleri yaklaşık eksi 300 Fahrenheit dereceye kadar soğutarak, standart temperlemenin geride bıraktığı artık osteniti dönüştürür. Araştırmada yayınlandıUluslararası Mühendislik Bilimleri Dergisibilimsel olarak kontrol edilen bir derin kriyojenik sürecin, birden fazla takım uygulamasında kullanım-ömrünü yüzde 200'ü aşan artışlar ürettiğini belgeledi. Geliştirilmiş karbür dağılımı ve tam martensitik dönüşümü de içeren moleküler-düzey değişiklikleri, sürtünme katsayısını azaltır ve boyutsal kararlılığı kalıcı olarak artırır. Milyonlarca döngü çalıştırması beklenen damgalama kalıpları için, geleneksel ısıl işlemin ardından kriyojenik işlem, yeniden bileme gerekli hale gelmeden önce faydalı kalıp ömrünü iki veya üç katına çıkarabilir.

Aşınmayı ve Aşınmayı Azaltan PVD ve CVD Kaplamalar

Isıl işlem, dökme malzemeyi optimize eder. Kaplamalar, aletin-tabakayla-tabakaya temasının fiilen gerçekleştiği yüzeyi korur. Fiziksel buhar biriktirme (PVD) ve kimyasal buhar biriktirme (CVD), sürtünmeyi önemli ölçüde azaltan ve damgalı tabakadan kalıp yüzeylerine malzeme aktarımına direnen, tipik olarak 2 ila 5 mikron kalınlığında ince seramik katmanlar uygular.

Bu neden önemli? Paslanmaz çeliği damgalarken, malzemenin çalışma-sertleşmesi ve safra oluşturma eğilimi, kalıp yüzeylerinde yapışkan birikmesine neden olur ve bu da parça kalitesini hızla düşürür. Ford Motor Company'nin damgalama tesisinde yapılan bir deneme,Deakin Üniversitesi araştırmacıları tarafından rapor edildi, TiCN-kaplamalı kalıpların, sürtünmeye- eğilimli malzemeleri damgalarken, kaplanmamış cilalı yüzeylere kıyasla kalıp ömrünü 20 kattan fazla artırdığını buldu. Kaplama, kritik malzeme aktarım aşamasını denemenin 20.000 döngülük test penceresi içinde süresiz olarak erteledi.

Her kaplama türü belirli bir aşınma mekanizmasını hedefler:

• TiN (Titanyum Nitrür):Sertliği-2000-2500 HV civarında olan genel amaçlı aşınma koruması. Orta hız ve hacimlerde karma malzeme damgalama için-uygun maliyetlidir.
• TiCN (Titanyum Karbonitrit):TiN'den daha yüksek sertlik ve daha düşük sürtünme. İşlenerek sertleştirilmiş yüzeylerin kenar aşınmasını hızlandırdığı paslanmaz çelik metal damgalama uygulamaları da dahil olmak üzere aşındırıcı malzemelere karşı üstün performans sergiler.
• TiAlN (Titanyum Alüminyum Nitrür):Isı altında koruyucu bir alüminyum oksit tabakası oluşturarak 800 santigrat derecenin üzerindeki sıcaklıkları tolere eder. Yüksek-hızlı damgalama ve yağlayıcının parçalanmasının yüksek takım sıcaklıklarına neden olduğu uygulamalar için uygundur.
• DLC (Elmas-Karbon Gibi):Yaklaşık 0,1 ile 0,15 arasında son derece düşük sürtünme katsayısı, yapışkan malzemenin toplanmasını önler. Damgalanmış alüminyumun kalıp yüzeyleri üzerine sürtünmesinin aşındırıcı aşınmadan ziyade baskın arıza modu olduğu alüminyum damgalama kalıpları ve alüminyum damgalama aletleri için birincil tercih.

Kaplama seçimi doğrudan damgalı malzemeye bağlanır. Hem aşınma hem de yapışmanın aynı anda alete saldırdığı 316 paslanmaz çelik damgalama için, TiCN veya TiAlN, şekillendirme istasyonlarında aşınmaya karşı koymak için gereken sertliği ve kimyasal inertliği sağlar. Alüminyum metal damgalama için DLC'nin ultra-düşük sürtünmesi, yumuşak malzemenin alet yüzeylerine yapışmasını önleyerek parça yüzeylerini temiz tutar ve kalıp bakım aralıklarını uzun tutar.Performans karşılaştırmalarıDLC'nin sürtünmeyi azaltma özelliğinin, alüminyum ve bakır gibi yumuşak metalleri işlerken veya şekillendirirken kesme direncini büyük ölçüde azalttığını ve talaş yapışmasını önlediğini doğrulayın.

Bu kararların bileşik etkisi önemlidir. Doğru takım çeliğinden yapılmış, kriyojenik işlemle uygun şekilde vakumla-sertleştirilmiş ve doğru seramik katmanla kaplanmış bir kalıp, tek bir adımın tehlikeye atıldığı bir kalıptan üç ila beş kat daha uzun süre çalışabilir. Bu çarpan doğrudan daha az üretim kesintisi, vuruş başına daha düşük maliyet ve tüm kalıp ömrü boyunca daha tutarlı damgalanmış parça kalitesi anlamına gelir. Ancak bu performansın ölçülmesi, ısıl işlemden sonraki ilk boyut kontrolünden deneme-damgalı parçaların son muayenesine kadar her aşamada titiz ölçüm gerektirir.

İlk Kesimden Deneme Baskısına Kadar Kalite Kontrol

Bir kalıp birinci sınıf takım çeliğinden işlenebilir, kusursuz bir şekilde ısıl-işlemden geçirilebilir ve ideal seramik katmanla kaplanabilir, ancak fazlar arasındaki boyutları kimse doğrulamadığında yine de üretimde başarısız olabilir. Hassas kalıp damgalamada kalite kontrolü son kontrol noktası değildir. Bu, tüm üretim dizisi boyunca gömülü olan ve her biri bileşenin ilerlemeye hazır olduğunu doğrulayan bir dizi kapıdır. Bir kapıyı atlarsanız, baskı zemininde hurda parçalar olarak yüzeye çıkana kadar sonraki her işlemde erken bir hatanın daha da artması riskiyle karşı karşıya kalırsınız.

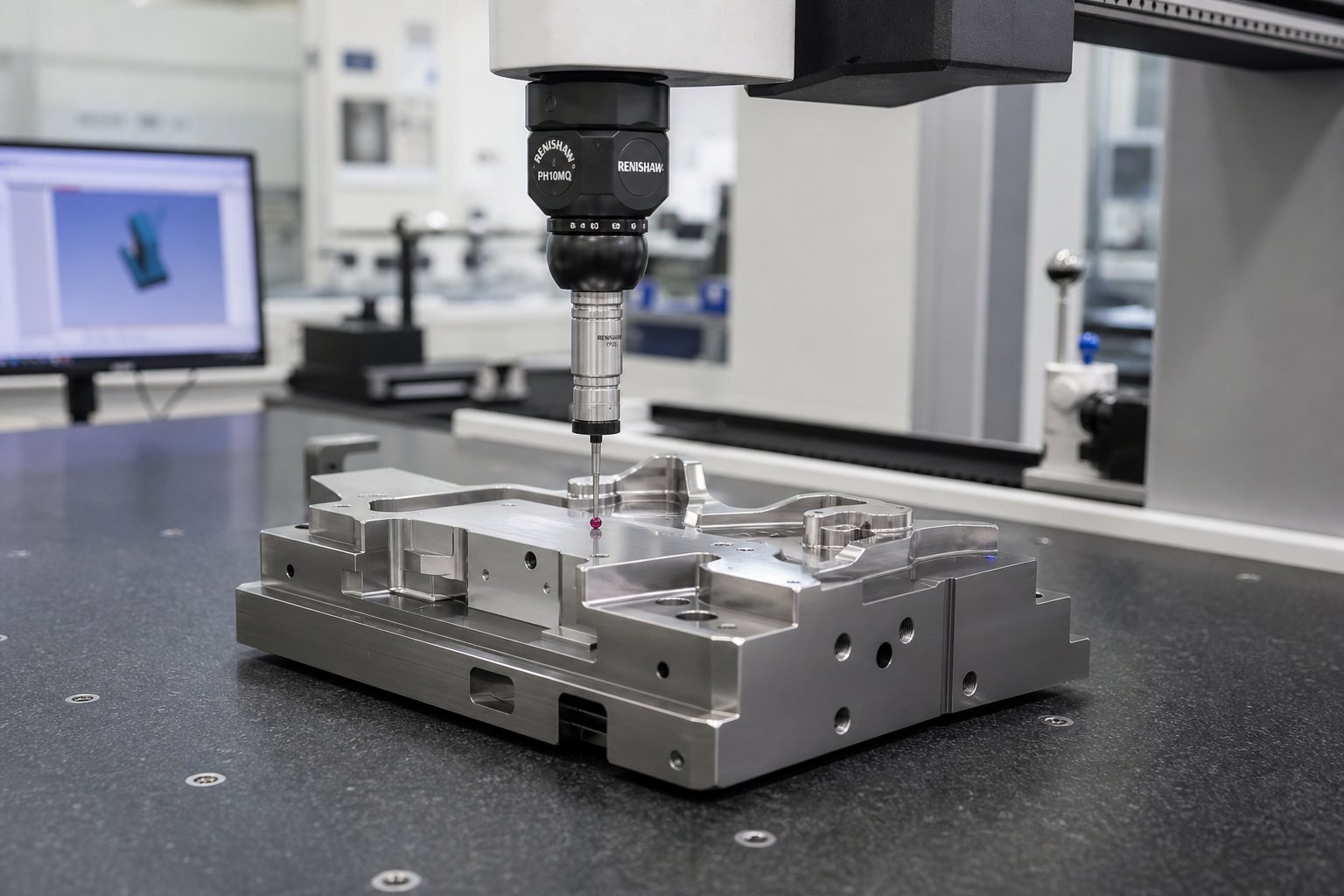

CMM Denetimi ve Yüzey Pürüzlülüğü Doğrulaması

Koordinat ölçüm makineleri, kalıp bileşenlerinin damgalanması için boyut doğrulamanın merkezinde yer alır. Bir CMM probu kritik özelliklere dokunur veya tarar, XYZ koordinat verilerini yakalar ve bunları 3D CAD modeliyle karşılaştırır. Kalıp uçları, zımbalar ve boşluk blokları için CMM, deliklerin konum doğruluğunu, konturlu yüzeylerin profil uyumluluğunu ve montaj sırasında eşleşen parçaların birbirine nasıl uyduğunu belirleyen düzlük, paralellik ve diklik gibi geometrik ilişkileri kontrol eder.

Bu ölçümler ne zaman yapılıyor? Sadece sonunda değil. Kaba işlemeden sonra-süreç içi kontroller, gerilim giderme ve yarı{2}}işlemeden önce tüm kritik yüzeylerde yeterli stok kaldığını doğrular. Isıl işlemden sonra, bir CMM yeniden-kontrol, sertleştirme sırasında ne kadar boyutsal hareketin meydana geldiğini doğrular ve bu da bitirme makinistine tam olarak ne kadar malzemeyi ve nerede çıkaracağını söyler. Öğütme sonrası-bitirme- incelemesi, her bir bileşenin montaj için serbest bırakılmasını sağlayan nihai uygunluk raporunu oluşturur. Moeller Precision Tool'un ayrıntılarına göre hassas takım üreticileri, her aşamada uygunluğu doğrulamak için optik karşılaştırıcılar ve profil ölçüm sistemlerinin yanı sıra CMM cihazlarını kullanarak toleransları 0,0002 inç kadar sıkı tutuyor.

Yüzey pürüzlülüğü ölçümü boyutsal verileri tamamlar. Bir profilometre, işlenmiş veya cilalanmış yüzeyi izler ve Ra (aritmetik ortalama pürüzlülük) ve Rz (ortalama tepe-ile-vadi yüksekliği) değerlerini bildirir. Bu metal damgalama işlemi için neden önemlidir? Çünkü çeliklerin şekillendirilmesindeki yüzey kalitesi sürtünmeyi, malzeme akışını ve parça salınımını kontrol eder. Ra 0,2 mikrometre olarak belirtilen ve gerçekte Ra 0,8'i ölçen bir şekillendirme zımbası, görünür sürtünme izleri ve tutarsız duvar kalınlığına sahip parçalar üretecektir. Montajdan önce yüzey pürüzlülüğünün doğrulanması, bu aşağı yönlü kalite sorunlarının baskı makinesine ulaşmasını önler.

Sertlik testi, özellikle ısıl işlemden sonra başka bir kritik kapıyı oluşturur. Her bir bileşenin birden fazla noktasındaki Rockwell sertlik ölçümleri, tek biçimli dönüşümü doğrular. Yüzünde 60 HRC, tabanında ise 56 HRC yazan bir zımba, potansiyel olarak yetersiz ıslatma süresinden veya söndürme tutarsızlığından kaynaklanan, tamamlanmamış sertleşmeyi gösterir. Endüstri denetim protokolleri, sertlik değerlerinin belirli bir aralıkta olması gerektiğini belirtir çünkü çok-düşük sertlik hızlı aşınmaya neden olur, çok-yüksek sertlik ise damgalama yükleri altında kırılganlık ve kırılma riski yaratır.

İşlevsel uyum kontrolleri,-montaj öncesi doğrulamayı tamamlar. Zımba ve buna karşılık gelen kalıp açıklığı gibi eşleşen bileşenler, boşluk ilişkilerini, kılavuz elemanları üzerindeki kayan bağlantıları ve presle oturtma detaylarındaki girişim koşullarını doğrulamak için bir tezgah üzerinde fiziksel olarak monte edilir. Optik karşılaştırıcılar, CMM nokta problamasının gözden kaçırabileceği ince sapmaları yakalamak için büyütülmüş bileşen profillerini tasarım geometrisinin üzerine yerleştirir. Bu uyum kontrolleri, kalıp setine vidalandıktan sonra bireysel bileşenlerin koordineli bir sistem olarak çalışacağını doğrular.

Deneme Çalıştırmaları ve İlk-Makale Parçası Ölçümü

Montaj incelemesi kalıbın doğru göründüğünü doğrular. Deneme damgalaması işe yaradığını kanıtlıyor. Tamamlanan kalıp bir prese monte edilir, şerit malzemesi beslenir ve ilk parçalar aletten çıkar. Bu, CAD geometrisinden işleme ve ısıl işleme kadar her türlü yukarı yönlü kararı doğrulayan andır. Başarılı bir deneme, baskı boyutlarına uygun, temiz kenarlar sergileyen ve çatlama, kırışma veya aşırı geri esneme olmadan şekillenen metal damgalama parçaları üretir.

Deneme çalışmaları yapılandırılmış bir protokolü takip eder. Kalıp, hesaplanan kapatma yüksekliğine ayarlanır, kontrollü bir hızda beslenir ve başlangıçta düşük tonajda çalıştırılırken, operatörler şerit ilerlemesini gözlemler, anormal gürültüyü dinler ve ilk birkaç parçayı görsel olarak inceler. Şerit besleme stabilitesi, pilotun devreye girmesi ve sıyırıcı fonksiyonunun tümü gerçek zamanlı olarak izlenir. Kalıp progresif tipte ise, son ayırma kesiminden önce kısmen tamamlanmış parçalar ara istasyonlarda incelenerek her istasyonun çalışması bağımsız olarak değerlendirilir.

İlk-ürün incelemesi, kalıp bileşenlerini doğrulayan aynı CMM ekipmanını kullanarak deneme-damgalı parçaları mühendislik çizimine göre ölçer. Her kritik boyut, GD&T bilgisi ve yüzey özellikleri kaydedilir. Ortaya çıkan rapor ya uygunluğu doğrular ya da kalıp ayarlaması gerektiren sapmaları belirler. Yaygın ayarlamalar arasında açısal geri esnemeyi düzeltmek için form istasyonlarının şimden geçirilmesi, sürükleme işaretleri gösteren yüzeylerin{-yeniden parlatılması veya aşırı çapak üreten istasyonlarda zımba-kalıp boşluğunun{-ayarlanması yer alır. Kalıp deneme uzmanlarının vurguladığı gibi, kapsamlı bir ilk-ürün incelemesi ayrıntılı ölçüm raporları, fiziksel deneme örnekleri ve kalıbın sevkiyattan önce üretime-hazır olduğunu onaylayan belgeler sağlar.

Bir üretim presinden çıkan her metal damgalı parça, kalıbına yerleştirilmiş kaliteyi miras alır. Deneme damgası, mirasın kanıtlandığı yerdir. Tüm boyutları tolerans dahilinde ve tüm yüzeyleri hatasız olacak şekilde ilk-ürün muayenesinden geçen bir kalıp, yüzbinlerce veya milyonlarca döngü boyunca tutarlı bir şekilde damgalanmış metal parçalar üretmeye hazır, onaylanmış takımları temsil eder.

İlk çipten doğrulanmış üretim aracına kadar tam denetim kapısı sırası şu ilerlemeyi takip eder:

1. Stok payını doğrulamak için-kaba ve yarı-işlemeden sonra süreç içi boyut kontrolleri
2. Boyutsal hareket için-ısıl işlem{-sonrası sertlik doğrulaması ve CMM-yeniden ölçümü
3. Bitirme taşlama ve sert frezeleme sonrasındaki nihai CMM raporu, tüm özelliklerin tolerans dahilinde olduğunu doğrular
4. Birleşen bileşenlerin montaja uygunluğunun kontrolü, açıklık doğrulaması ve optik profil karşılaştırması
5. Üretime eşdeğer-bir baskı makinesinde kontrollü parametrelerle deneme damgası
6. Tam boyutlu raporlamayla-damgalı parçaları mühendislik baskılarıyla karşılaştıran ilk ürün incelemesi

İş ilerlemeden önce her kapının geçmesi gerekir. Bu disiplin, kalıp yapımında en pahalı kalite hatasını önler: kusurlu bir bileşen üzerinde tüm sonraki işlemler tamamlandıktan sonra bir sorunun keşfedilmesi.

Fizibilite değerlendirmesi ve CAE simülasyonundan hassas işlemeye, deneme çalıştırmalarına ve CMM denetimine kadar tüm yaşam döngüsünü tek bir çatı altında kapsayan üreticiler, sorumlulukların birden fazla tedarikçiye bölünmesiyle ortaya çıkan iletişim boşluklarını ortadan kaldırır.YICHEN'in damgalama kalıbı sürecikalıpları burada açıklanan her aşamada doğrulayarak bu entegre yaklaşımın bir örneğini oluşturuyor; böylece kalıp mühendisleri ve kaynak bulma yöneticileri, her kapıda belgelenmiş inceleme verileriyle desteklenen üretime hazır- takımları alıyor. Araştırmadan aktif RFQ geliştirmeye geçen ekipler için, tüm QC zincirine sahip olan tek bir-kaynak sağlayıcıyla ortaklık yapmak riski azaltır ve zaman çizelgelerini önemli ölçüde sıkıştırır.

Denetim ve doğrulama üretim döngüsünü kapatır, ancak damgalama kalıbının gerçek ölçüsü, CAD geometrisinden malzeme seçimine, işleme sırasına, ısıl işleme ve kalite doğrulamaya kadar tüm bu bireysel kararların-uzun vadeli üretim performansına nasıl dahil edildiğidir.

Fizibiliteden Üretime Kadar Her Şeyi Bir Araya Getiriyoruz

Artık metal damgalama kalıbı yapımının her aşamasını geçtiniz: dijital tasarım ve simülasyon, malzeme seçimi, CNC işleme, EDM işleme, ısıl işlem, kaplama ve kalite doğrulama. Her bölüm izole bir süreci kapsıyordu. Gerçekte bu adımlar bağımsız olarak işlemez. Bileşik olurlar. CAD'deki bir tasarım kararı, malzeme seçimi, işleme stratejisi ve sonuçta baskı makinenizin tam hızda ürettiği damgalı parça kalitesine doğru ilerler. Bu birleştirmenin nasıl çalıştığını anlamak, 500.000 güvenilir vuruş sağlayan bir damgalama kalıbını 10.000'den sonra bozulan bir kalıptan ayıran şeydir.

Her Üretim Kararı Kalıp Performansını Nasıl Etkiler?

Kalıp sürecini bir dizi eklemeden ziyade bir çarpanlar zinciri olarak düşünün. Uygun bir takım çeliği kalitesinin seçilmesi yalnızca dayanıklılığı artırmaz. Aşağı yöndeki her adımın faydasını katlar. İyi seçilmiş bir D2 ucun vakumla-sertleştirilmesi-, marjinal bir kalitenin vakumla-sertleştirilmesinden daha iyi sonuçlar verir. TiCN kaplamanın uygun şekilde temperlenmiş ve cilalanmış bir yüzeye uygulanması, sürtünmeyi-azaltma potansiyelinin tamamını sağlar. Aynı kaplamayı, atlanan tavlama döngülerinden kaynaklanan artık gerilimin olduğu bir yüzeye uyguladığınızda, binlerce vuruşta dağılır.

Aynı mantık tersten de çalışır. Herhangi bir aşamadaki kısayol, takip eden her şeyin performansını böler. CAE simülasyonunu aceleye getirmek ve geri esneme tahminini kaçırmak, işleme başlamadan önce kalıp geometrisinin yanlış olduğu anlamına gelir. Paslanmaz bir uygulama için takım çeliğini-belirtmek, kaplamaların altlarındaki alt tabaka deformasyonuna karşı kaybedilen bir mücadele verdiği anlamına gelir. Isıl işlemden önce gerilim giderme işleminin atlanması, son taşlamanın tamamen iyileşemeyeceği çarpıklığa neden olur. Her taviz, kalıp ömründen, parça kalitesinden ve üretim çalışma süresinden eksiltilir.

Aslında 100000+ vuruş yapan bir zarı, erken başarısız olan bir zardan ayıran şey nedir? Tipik olarak tek bir yıkıcı hata değil, marjinal kararların birikimi:

• Tasarım kısayolları:Yetersiz simülasyon, sertleştirilmiş çelik üzerinde deneme-yanılma-düzeltmelerine yol açarak, tekrarlanan modifikasyonlar yoluyla bileşenleri zayıflatır
• Maddi tavizler:D2 veya karbürün garanti edildiği yerde A2'yi seçmek, ön maliyetten tasarruf sağlar ancak yeniden bileme sıklığını ve presin aksama süresini iki katına çıkarır
• İşleme sırası ihlalleri:Gerilmenin uygun şekilde hafifletilmesinden önce bitirme işlemi, döngüsel pres yükleri altında kötüleşen boyutsal dengesizliğe neden olur
• Isıl işlem boşlukları:Temperleme döngüsünün kaçırılması veya kriyojenik işlemin atlanması, üretim sırasında tahmin edilemeyecek şekilde dönüşen östenitin kalmasına neden olur ve bu da ilerleyen tolerans sapmasına neden olur.
• Muayene süreleri:Bileşenleri-ısıl işlem-sonrası boyutları doğrulamadan serbest bırakmak, halihazırda spesifikasyon dışı olabilecek parçalardan bir kalıp monte etmek anlamına gelir

Metal damgalama üretim süreci her kapıda disiplini ödüllendirir. Maliyet ve zaman çizelgesi beklentileri buna göre ölçeklenir. Basit bir tek-istasyonlu kesme kalıbı 4 ila 6 hafta ve 5.000 ila 15.000 ABD Doları arası takım yatırımı gerektirebilir. 8 ila 12 istasyonlu orta dereceli bir aşamalı kalıp, genellikle 8 ila 12 hafta ve 25.000 ila 60.000 ABD Doları gerektirir. Dar toleranslara, birden fazla şekillendirme istasyonuna ve yüksek hacim ömrü gereksinimlerine sahip karmaşık otomotiv progresif veya transfer kalıpları, 16 haftayı ve takım maliyeti olarak 100.000 doları aşabilir. Bu aralıklar yalnızca işleme saatlerini değil aynı zamanda her bir takımı amaçlanan üretim ömrü için doğrulayan kümülatif mühendislik, simülasyon, inceleme ve deneme çalışmalarını da yansıtır.

CAD geometrisinden son kaplamaya kadar damgalama kalıbı yapımında her adım, kalıp ömrüne, parça kalitesine ve üretim verimliliğine ekleme veya çıkarma yapan bir karardır. Kalıp ve damgalama yapım sürecinde tarafsız seçimler yoktur.

Araştırmadan RFQ-Hazır Kalıp Çözümüne Geçiş

Buraya kadar okuduysanız muhtemelen iki kategoriden birine giriyorsunuz. Ya tedarikçileri daha etkili bir şekilde değerlendirmek için dahili bilgi oluşturuyorsunuz ya da özel bir metal damgalama kalıbı için aktif olarak bir RFQ'ya yaklaşıyor ve hangi soruların sorulacağını ve hangi yeteneklerin doğrulanacağını anlamak istiyorsunuz. Her iki yol da aynı prensipten yararlanır: Damgalama üretim süreci, tek bir ortağın fizibiliteden doğrulanmış üretim araçlarına kadar tüm zincirin sahibi olduğu durumlarda en iyi şekilde çalışır.

Tasarımın bir firmada, işlemenin diğer firmada ve denemenin üçüncü firmada gerçekleştiği parçalı kaynak kullanımı, her geçişte devir riskini beraberinde getirir. Boyutsal amaç, CAD dosyaları ve makine operatörleri arasında kayboluyor. Isıl işlem özellikleri kolaylık sağlamak için basitleştirilmiştir. Deneme sonuçları tasarım düzeltmelerine verimli bir şekilde geri bildirim sağlamaz. Uzun üretim süreçlerinde en iyi performansı gösteren kalıplar ve damgalama takımları neredeyse her zaman, her aşamanın bir sonraki aşamayı iletişim kesintisi olmadan bilgilendirdiği entegre programlardan gelir.

Araştırmadan aktif fiyat teklifine geçmeye hazır kaynak bulma yöneticileri ve takım mühendisleri için, yetenekleri bu makalede ele alınan tüm yaşam döngüsünü kapsayan bir iş ortağı arayın: fizibilite değerlendirmesi, şekillendirme ve geri esneme için CAE simülasyonu, hassas CNC işleme ve EDM, kontrollü ısıl işlem, üretim-temsili koşullarda deneme damgalama ve CMM-belgelenmiş ilk-ürün denetimi.YICHEN'in özel damgalama kalıp çözümleritam olarak bu kapsamı kapsıyor ve her üretim kapısında belgelenmiş kalite verileriyle desteklenen, RFQ-hazır olarak teslim edilen doğrulanmış takımlara ihtiyaç duyan ekipler için uçtan uca bir metal damgalama kaynağı sağlıyor.

Bu makaledeki bilgiler size herhangi bir kalıp tedarikçisinin sürecini eleştirel bir şekilde değerlendirmeniz için gereken kelime dağarcığını ve çerçeveyi sağlar. Artık belirli adımların neden yaptıkları maliyete mal olduğunu, neden zaman çizelgelerinin belirli karmaşıklık eşiklerinde uzadığını ve en ucuz teklifin neden bir kalıbın tüm üretim ömrü boyunca vuruş başına en düşük maliyeti nadiren sağladığını anlıyorsunuz. Bu anlayış, herhangi bir kalıpta bilinçli kaynak kullanımı kararları vermenin ve satın alma görüşmelerini damgalamanın temelidir.

Metal Damgalama Kalıpları Yapımı Hakkında SSS

1. Metal damgalama kalıbının yapımı ne kadar sürer?

Zaman çizelgeleri karmaşıklığa bağlıdır. Basit bir tek-istasyonlu kesme kalıbı genellikle 4 ila 6 hafta gerektirir. 8 ila 12 istasyonlu orta derecede aşamalı bir kalıp 8 ila 12 hafta sürer. Dar toleranslara ve birden fazla şekillendirme istasyonuna sahip karmaşık otomotiv progresif veya transfer kalıpları 16 haftayı aşabilir. Bu zaman çizelgeleri mühendislik, simülasyon, işleme, ısıl işlem ve deneme doğrulama aşamalarını içerir.

2. Damgalama kalıpları yapmak için hangi malzemeler kullanılır?

Damgalama kalıpları öncelikle damgalanan metal levhaya göre seçilen takım çeliği kalitelerinden yapılır. Yaygın seçenekler arasında aşındırıcı aşınma direnci için D2, dengeli tokluk ve sertlik için A2, darbeli-ağır uygulamalar için S7, yüksek basınçlı yükler için M2 ve ultra-yüksek{-hacimli çalışmalar veya paslanmaz çelik gibi oldukça aşındırıcı malzemeler için tungsten karbür kesici uçlar bulunur. Her kalite, sertlik-tokluk spektrumunda farklı bir konuma sahiptir.

3. Aşamalı kalıp ile transfer kalıbı arasındaki fark nedir?

Progresif kalıplar, her baskı darbesinde birden fazla istasyon boyunca ilerledikçe parçaları bir taşıyıcı şeride bağlı tutar; bu da onları konektörler ve braketler gibi daha küçük,-hacimli bileşenler için ideal hale getirir. Transfer kalıpları ilk istasyonda ham parçaları keser ve tutucuları kullanarak bunları bağımsız istasyonlar arasında mekanik olarak hareket ettirir. Transfer kalıpları büyük parçalara, derin-çekilmiş kabuklara ve otomotiv gövde panelleri gibi şekillendirme sırasında bir şeride bağlı kalamayan geometrilere uygundur.

4. Isıl işlem damgalama kalıbı performansını nasıl etkiler?

Isıl işlem, takım çeliğini işlenebilir bir durumdan, milyonlarca pres döngüsüne dayanabilecek sertleştirilmiş bir çalışma aletine dönüştürür. Vakumla sertleştirme ve ardından birden fazla temperleme döngüsü, stabil bir martensitik yapı oluşturur. Kriyojenik işlemin eklenmesi, tutulan osteniti dönüştürerek ve karbür dağılımını iyileştirerek kalıp ömrünü yüzde 200'ün üzerinde artırabilir. Uygun ısıl işlem olmadan, hassas şekilde işlenmiş bileşenler bile üretim damgalama yükleri altında hızla deforme olur veya aşınır.

5. Tasarımdan üretim onayına kadar komple bir damgalama kalıbını kim üretebilir?

Fizibilite değerlendirmesi ve CAE simülasyonundan CNC işleme, EDM, ısıl işlem, deneme damgalama ve CMM incelemesine kadar tüm süreç zincirine sahip entegre kalıp üreticileri en güvenilir sonuçları sunar. YICHEN, özel damgalama kalıbı çözümleri için uçtan uca bu yeteneği sunarak her üretim kapısında belgelenmiş kalite doğrulaması sağlar, böylece kaynak bulma yöneticileri ve takım mühendisleri, birden fazla tedarikçi arasında aktarım riski olmaksızın üretime hazır takımları-alırlar.
