Metal Damgalama Kalıp Setinin İçinde: Mühendislerin Çoğunlukla Gözden Kaçırdığı Şey

Metal Damgalama Kalıp Seti Nedir?

Takım mühendisleri damgalama kalıbından bahsettiklerinde genellikle pres kuvveti altında sacı kesen ve şekillendiren takımın tamamını kastederler. Ancak kalıp setinin kendisi farklı bir şeydir ve ikisinin karıştırılması, üretim boyunca dalgalanan spesifikasyon hatalarına yol açar. Metal damgalama kalıp seti kesme veya şekillendirme geometrisi değildir. Diğer her şeyi aynı hizada tutan yapısal çerçevedir.

Bir metal damgalama kalıbı seti, damgalama işlemleri sırasında zımba ve kalıp bileşenlerini hizalayan ve destekleyen üst ve alt kalıp pabuçlarının, kılavuz direklerinin ve kılavuz burçlarının hassas montajıdır.

Bunu şu şekilde düşünün:damga ve kalıp bileşenleriasıl işi metal üzerinde yaparlar, ancak altlarındaki kalıp seti olmadan tekrarlanabilir bir doğruluk olmaz. Kalıp seti, binlerce poundluk kuvvet altında üst yarının alt yarıya mükemmel bir şekilde ilerlemesini sağlayan şeydir.

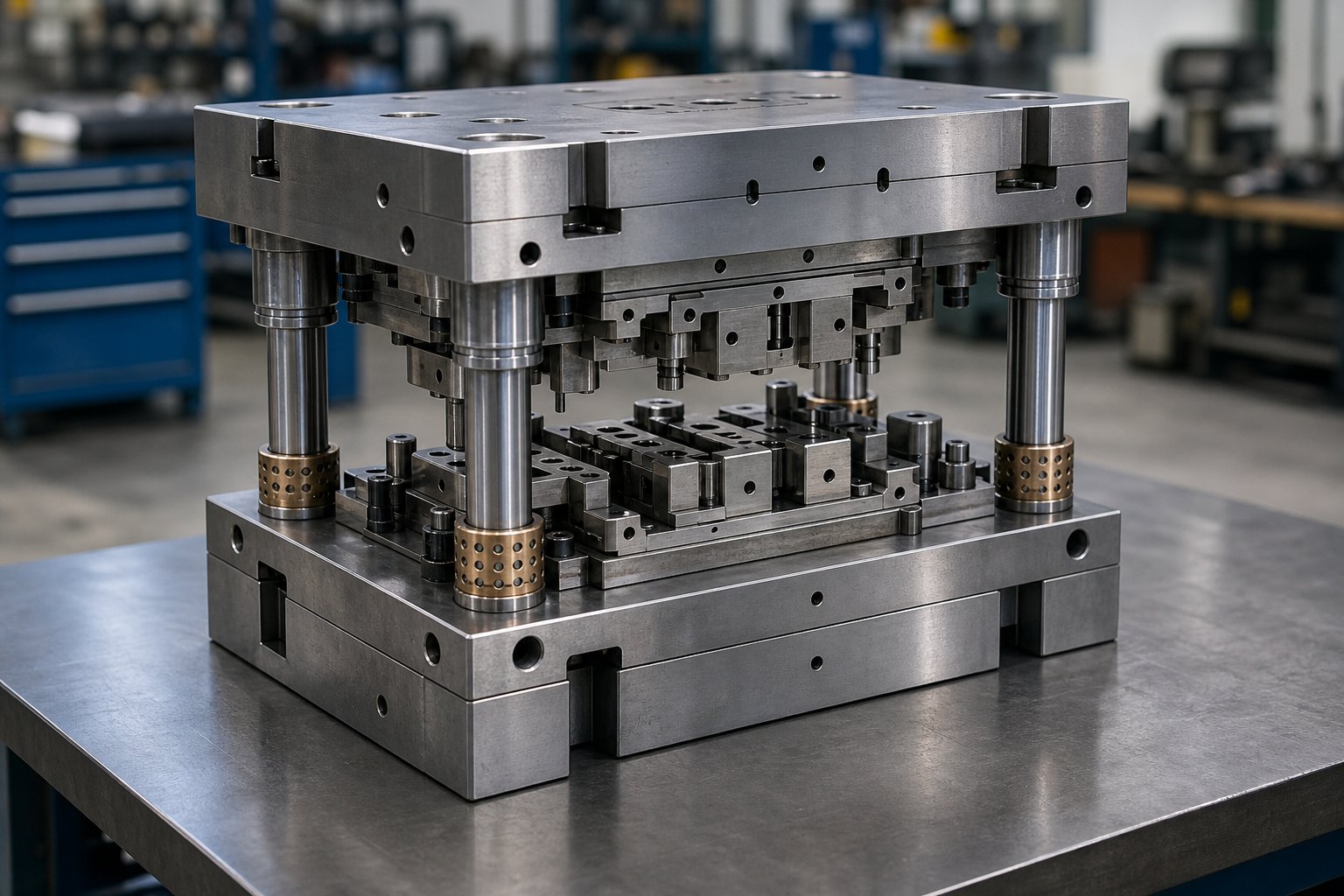

Metal Damgalama Kalıp Setinin Tanımlanması

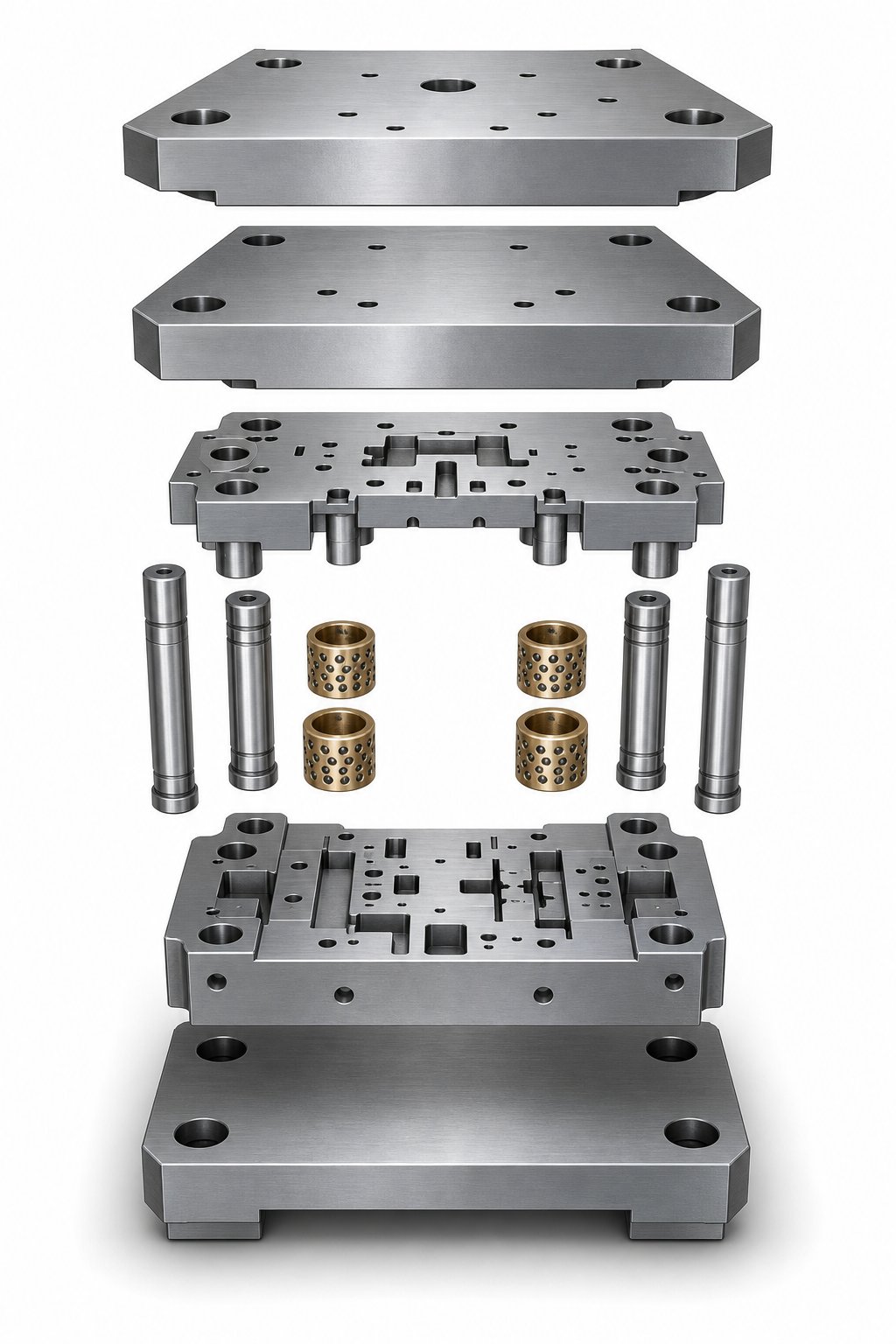

Bir damgalama kalıp seti dört temel elemandan oluşur. Üst pabuç (veya üst plaka) ve alt pabuç (veya alt plaka), tüm çalışan bileşenler için sağlam montaj yüzeyleri sağlar.Kılavuz direkleri ve burçlariki pabucu bağlayın ve 0,0001 inç tolerans dahilinde dikey hizalama sağlayın. Bu parçalar hep birlikte, baskı silindirinin durumu ne olursa olsun üst ve alt yarılar arasındaki paralelliği- koruyan müstakil bir kılavuz sistemi oluşturur. Kalıp pabuçları tipik olarak kritik toleranslar dahilinde düz ve paralel olarak işlenmiş çelik veya alüminyum plakalardır. Bazen sütun olarak da adlandırılan kılavuz direkler, alüminyum-bronzdan, bilyalı-rulman düzeneklerinden veya kendinden-yağlanan malzemelerden yapılmış burçların içinde hareket eden hassas-taşlanmış sertleştirilmiş bileşenlerdir. Bu montaj, iyi çalışan bir damgalama aletini-hizasından çıkıp hurda üreten bir aletten ayıran şeydir.

Hassas Damgalamada Kalıp Setleri Neden Önemlidir?

Mühendislerin sıklıkla gözden kaçırdığı şey şudur: metal damgalama kalıp seti, damgalayıcının kalıpladığı bir emtia braketi değildir. Her bir bileşenin diğer tüm bileşenlerin davranışını etkilediği entegre bir mekanik sistemdir. Kılavuz direk çapı, burç tipi, pabuç kalınlığı ve malzeme kalitesi yük altında birbiriyle etkileşim halindedir. Bir değişkeni değiştirdiğinizde tüm montajın performans kapsamını kaydırırsınız.

Kalıp seti tonajı emer, sapmaya karşı direnç gösterir, termal genleşmeyi yönetir ve parça kalitesini belirleyen hizalamayı korur. Kötü tanımlanmış bir damgalama kalıbı seti, zımba aşınmasını hızlandıran, çapak üreten ve takım ömrünü kısaltan yanlış hizalamaya neden olur. Kalıp setini sonradan akla gelen bir düşünce olarak ele alan mühendisler, temel nedenleri çözmek yerine semptomları gidermeye çalışırlar.

Bu makale resmin tamamını özetlemektedir: temel bileşenler ve bunların nasıl etkileşime girdiği, farklı uygulamalar için kılavuz sonrası konfigürasyonlar, malzeme seçim stratejileri, endüstri sınıflandırma standartları, pratik seçim kriterleri, bakım protokolleri ve temel nedenleri ile birlikte yaygın arıza modları. Her bölüm, iyi tasarlanmış bir kalıp setinin-uzun vadeli damgalama performansını nasıl-sağladığı konusunda sistem-düzeyinde bir anlayışa yöneliktir.

Damgalama Kalıp Setinin Temel Bileşenleri

Metal damgalama kalıp seti içindeki her bileşen belirli bir rol oynar, ancak hiçbiri tek başına çalışmaz. Üst ayakkabı yalnızca yumrukları tutmaz. Kılavuz direkleri yalnızca burçların içinden kaymaz. Her parça yükü aktarır, titreşimi emer ve geometriyi diğerleriyle uyum içinde tutar. Bu bileşenleri ayrı ayrı anlamak gereklidir, ancak bunların nasıl etkileşime girdiğini anlamak, güvenilir araçları kronik baş ağrılarından ayıran şeydir.

Üst ve Alt Kalıp Pabuçları

Üst pabuç ve alt pabuç, kalıp setinin yapısal temelini oluşturan iki düz, paralel plakadır. Alt pabuç pres destek plakasına cıvatalanırken üst pabuç pres şahmerdanına monte edilir. Birlikte, damgalama yükleri altında sapmaya direnmek için gereken kütleyi ve sağlamlığı sağlarlar.

Ayakkabı kalınlığının çoğu mühendisin beklediğinden daha önemli olduğunu fark edeceksiniz. Çok ince bir ayakkabı tonaj altında esneyerek zımba ve kalıp bileşenlerinin vuruşun ortasında yanlış hizalanmasına neden olur. Pabuçlar aynı zamanda tüm çalışma bileşenleri için birincil montaj yüzeyleri görevi görür: zımba plakaları, kalıp plakaları, tutucular, sıyırıcılar ve kılavuzlar. Tüm düzeneğin doğru şekilde oturduğundan emin olmak için üst ve alt yüzleri düz ve paralel olarak, tipik olarak tüm yüzey boyunca 0,0005 inç dahilinde taşlanmalıdır.

Çelik, çoğu metal damgalama kalıbı için standart pabuç malzemesidir, ancak alüminyum pabuçlar, azaltılmış ataletin döngü hızlarını iyileştirdiği, ağırlığa-hassas uygulamalarda veya yüksek-hızlı preslerde avantajlar sunar. Seçim, tonaj gerekliliklerine, pres hızına ve geçişler sırasında kalıp setinin ne sıklıkta kullanılacağına bağlıdır.

Kılavuz Direkler ve Burçlar

Kılavuz direkler, üst ve alt pabuçları birbirine bağlayan ve tekrarlanabilir doğrulukla birlikte hareket etmelerini sağlayan hassas dikey sütunlardır. Bir ayakkabıya bastırılan veya cıvatalanan direkler, karşı ayakkabıya monte edilen karşılık gelen burçların içinden kayar. Bu düzenleme tüm yanal hareketleri kısıtlar, dolayısıyla iki yarım arasındaki tek hareket tamamen dikey harekettir.

Kılavuz direkleri, vuruştan sonra hassas hizalama vuruşunu korumak için 0,0001 inç tolerans dahilinde üretilir. Bu direklerle iki ana burç türü eşleşir:

• Düz (sürtünme) burçlar- Tipik olarak bronz veya kendi kendini-yağlayan kompozitler. Ağır yükleri iyi kaldırabilirler ancak tutarlı yağlama gerektirirler ve daha fazla sürtünme oluştururlar.
• Bilyalı-rulman burçları- Sürtünmeyi en aza indirmek için kafes içinde devridaim yapan bilyalı rulmanlar kullanın. Kolayca ayrıldıkları ve yüksek hızlarda sorunsuz, düşük-dirençli rehberlik sağladıkları için çoğu damgalama kalıbı için endüstri standardı haline geldiler.

Burada kritik nokta eşleşmedir. Yanlış burç malzemesiyle eşleştirilen sertleştirilmiş bir kılavuz direk, her iki bileşendeki aşınmayı hızlandırır. Bilyalı-rulman burçları, belirli bir yüzey kalitesi ve sertlik aralığına sahip direkler gerektirirken, bronz burçlar biraz daha pürüzlü yüzeyleri tolere eder ancak daha sıkı yağlama programlarına ihtiyaç duyar. Bu etkileşimi gözden kaçıran mühendisler, bileşenleri üretim hacminin gerektirdiğinden çok daha erken değiştirmek zorunda kalıyor.

Delme Plakaları, Kalıp Plakaları ve Destek Plakaları

Üst ayakkabıya monte edilen zımba plakası (delgi tutucusu da denir) tüm ayakkabı parçalarını tutar ve konumlandırır.kalıp yumruklarını damgalamakesme, delme veya şekillendirme işlemlerini gerçekleştiren. Alt pabuca monte edilen kalıp plakası, zımbaları alan ilgili boşlukları veya düğmeleri içerir. Bu plakalar birlikte, metal zımbaları ve kalıpları, uygun açıklığı korumak için gereken hassasiyetle birbirine göre konumlandırır.

Destek plakaları, zımba plakası ile üst ayakkabı arasına oturur. İşleri basit ama kritiktir: Bireysel zımba saplarından gelen konsantre yükleri ayakkabının daha geniş bir alanına dağıtırlar. Destek plakası olmadan, yüksek-tonajlı damgalama kalıbı zımbaları binlerce döngü boyunca ayakkabı yüzeyine çakılabilir, bu da zımba konumunu değiştiren ve hizalamayı tehlikeye atan çöküntüler oluşturabilir. Destek plakaları, bu deformasyona direnmek için tipik olarak ayakkabının kendisinden daha yüksek bir Rockwell değerine kadar sertleştirilir.

Daha kalın veya daha sert iş parçası malzemeleri işleyen sac metal kalıpları için destek plakası seçimi daha da önemli hale gelir. Plaka, yük konsantrasyonunun ayakkabı yüzeyine taşınmasını önleyecek kadar kalın ve yeterince sert olmalıdır.

Anahtar Terminoloji Rakipleri Kaçırdı

Kalıp damgası mühendisliğinde, başka yerlerde nadiren net tanımlara sahip olan çeşitli terimler tekrar tekrar karşımıza çıkar:

• Kapatma yüksekliği- Slayt alt ölü merkezdeyken, pres slaydının alt yüzeyinden yatak yüzeyine (veya desteğin tepesine) kadar olan mesafe. Kalıp setinizin kapalı yüksekliği presin yüksekliği dahilinde olmalıdırkapatma yüksekliği ayar aralığıveya araç yüklenemiyor.
• Gün ışığı- Kızak üst ölü merkezdeyken baskı silindiri ile destek arasındaki maksimum açık mesafe. Bu, parça çıkarma ve malzeme besleme için ne kadar açıklığın mevcut olduğunu belirler.
• Paralellik- Üst ve alt ayakkabı yüzeyleri arasında ölçülen düzlük ilişkisi. Paralellik hataları doğrudan eşit olmayan kesme açıklığına ve kalıp yüzeyi boyunca asimetrik aşınma modellerine dönüşür.
• Kılavuz direği temizliği- Kılavuz direği dış çapı ile burcun iç çapı arasındaki fark. Çok sıkı olduğunda sistem termal genleşme altında bağlanır. Çok gevşek ve hizalama zarar görüyor. Bilyalı rulman sistemleri için tipik boşluk-0,0002 ila 0,0005 inç arasındadır.

Bu dört ölçüm herhangi bir kalıp setinin çalışma kapsamını tanımlar. Kapama yüksekliği uyumluluğunu, paralellik toleranslarını ve kılavuz direk açıklığını onaylamadan bir kalıp seti belirleyen mühendisler, her üretim sürecinde risk oluşturuyor. Bu parametreler arasındaki etkileşim aynı zamanda kılavuz direk konfigürasyonunun, pabuçlara göre direklerin düzenlemesi ve sayısının farklı damgalama operasyonlarında performans üzerinde neden bu kadar önemli bir etkiye sahip olduğuna da ipucu veriyor.

Kılavuz Direği Konfigürasyonları ve İşlevleri

Kılavuz direklerini metal bir kalıp seti üzerine yerleştirdiğiniz yer, aletin yük altında nasıl performans gösterdiğiyle ilgili her şeyi değiştirir. Arkadaki iki direk, her köşedeki dört direkten çok farklı davranır ve seçtiğiniz konfigürasyon, hizalama hassasiyetini, malzeme besleme erişimini ve kalıp setinin tonajı ayakkabılara ne kadar eşit şekilde dağıttığını belirler. Çoğu damga kalıp seti, her biri belirli bir dizi mühendislik kısıtlamasını çözmek için tasarlanmış dört standart konfigürasyonda ticari olarak mevcuttur.

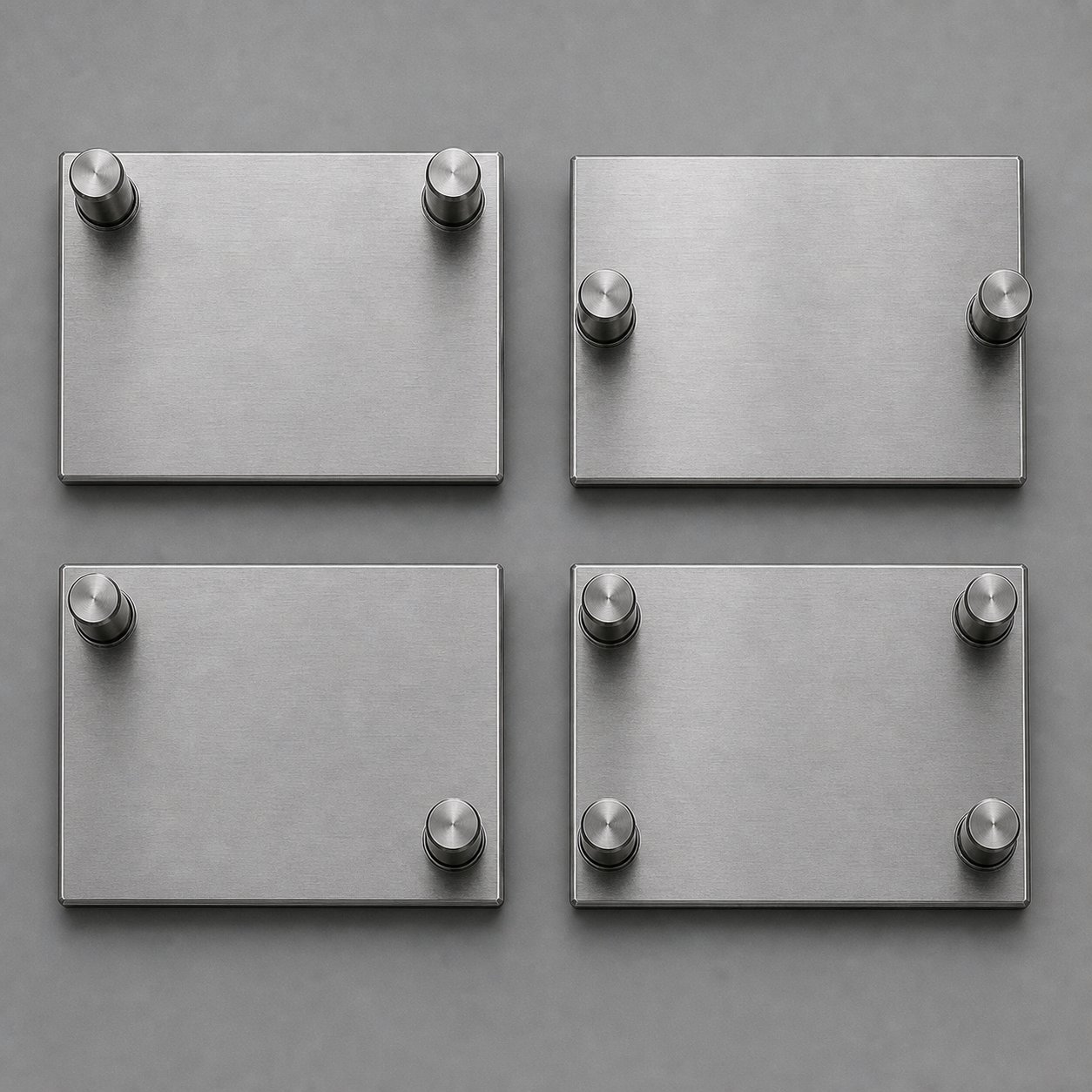

Arka Direk ve Merkez Direk Konfigürasyonları

Arka direk kalıp setleri, her iki kılavuz direğini de ayakkabıların arka kenarı boyunca konumlandırır. Bu, ön ve yanları tamamen açık bırakarak operatörlere şerit malzemesini beslemek, parçaları çıkarmak veya damgalama döngüsünü gözlemlemek için engelsiz erişim sağlar. Görünürlük ve erişimin maksimum sertlikten daha önemli olduğu kısa-üretimde, manuel besleme operasyonlarında ve tek-istasyonlu kalıplarda yoğun olarak kullanılan posta damgası kalıp setlerini bulacaksınız.

Takas basittir: Her iki direk de çalışma alanının arkasında olduğundan, sapma direnci eşit değildir. Ayakkabıların ön kenarının doğrudan bir kılavuzu yoktur, bu nedenle ağır veya merkezi olmayan-yükler altında üst ayakkabı hafifçe öne doğru eğilebilir. Hafif kesme ve basit delme için bu nadiren bir sorundur. Sıkı-tolerans çalışması için sınırlayıcı bir faktör haline gelir.

Merkez direk konfigürasyonları, kılavuz direkleri kalıp setinin merkez çizgisi boyunca her iki tarafta birer tane olacak şekilde yerleştirir. Bu dengeli yerleştirme, sapma direncini çalışma alanı boyunca daha eşit bir şekilde dağıtır. Bir kalıp damgalama makinesi, birden fazla istasyondan geçen aşamalı bir kalıpla yüksek hızda döndüğünde, merkez direk setleri, yükler istasyondan istasyona değişse bile üst pabuç takibini doğru tutar. Progresif kalıplar şerit yönü boyunca eşit olmayan kuvvetler oluşturur ve orta direkler bu dengesizliği arkaya- monte edilen alternatiflere göre daha iyi dengeler.

Çapraz ve Dört-Direk Düzenlemesi

Çapraz direk setleri erişim ve destek arasındaki farkı böler. Direkler, genellikle arka-sol ve ön-sağ olmak üzere karşılıklı köşelerde yer alır ve çapraz bir hizalama ekseni oluşturur. Bu, arka direk düzenine göre daha iyi-dönme önleme stabilitesi sağlarken, besleme için kısmi önden erişim sağlar. Çapraz konfigürasyonlar, tek vuruşta birden fazla işlem gerçekleştiren ve çalışma alanında tamamen kutulama olmadan dengeli desteğe ihtiyaç duyan bileşik kalıplar için iyi çalışır.

Dört-direk seti maksimum sağlamlığı temsil eder. Her köşedeki bir kılavuz direk ile üst ayakkabı her yöne eğilmeye karşı sınırlandırılmıştır. Bu metal pres kalıp konfigürasyonları, ağır-tonajlı şekillendirme, yüksek-hassas kesme ve hizalama toleranslarının binin onda biri düzeyinde ölçüldüğü tüm uygulamalar için standart seçimdir. Önemli yan yükler altında tek tek boşlukları istasyonlar arasında hareket ettiren transfer kalıbı işlemleri, döngü boyunca kaydı korumak için dört direk setine dayanır. Dezavantajı ise direklerin dört köşeyi de kaplaması nedeniyle erişimin azalmasıdır, ancak otomatik yüksek{8}hacimli üretim çalıştıran bir kalıp damgalama makinesi için bu kısıtlama nadiren önemlidir.

Konfigürasyonun Baskı ve İşlem Türüyle Eşleştirilmesi

Doğru konfigürasyonu seçmek, mevcut en katı seçeneği seçmek anlamına gelmez. Bu, kılavuz sistemini baskı makinenizin, kalıp sınıflandırmanızın ve üretim ortamınızın özel talepleriyle eşleştirmekle ilgilidir. Manuel kısa süreli bir işlemde dört-direk seti-para israfına neden olur ve erişim sorunları yaratır. Yüksek-hızlı bir ilerleme hattı üzerine yerleştirilen bir arka direk, zamanla parça kalitesini düşüren hizalama riskini beraberinde getirir.

Kalıp sınıflandırması ile kalıp seti konfigürasyonu arasındaki bağlantı açık bir mantık izler. Düşük tonajlı ve manuel beslemeli basit kesme kalıpları, arka direk setleriyle doğal olarak eşleşir. Şerit malzemesini birden fazla istasyondan hızlı bir şekilde geçiren progresif kalıplar, merkez direk setlerinin dengeli bir şekilde yönlendirilmesini gerektirir. Eş zamanlı kesme-ve-biçimlendirme işlemlerini gerçekleştiren bileşik kalıplar çapraz destekten yararlanır. Ağır yükler altında büyük boşlukları işleyen transfer kalıpları, dört direkli düzenlemenin tam sınırlamasına ihtiyaç duyar.

Yapılandırma aynı zamanda baskı makinesinin kendisiyle de etkileşime girer. Yüksek-hızlı mekanik presler, daha sıkı-tolerans merkezi veya dört-direk setini tercih ederek, kılavuz sistemindeki her türlü oyunu güçlendiren hızlı hızlanma kuvvetleri üretir. Kontrollü şahmerdan hareketine sahip daha yavaş hidrolik presler, parça kalitesinden ödün vermeden arka direk konfigürasyonlarının biraz daha gevşek kılavuzlanmasını tolere edebilir. Damga kalıp seti konfigürasyonu izole edilmiş bir karar değildir. Pres mekaniğinden kalıp sınıflandırmasına ve üretim hızına kadar tüm sistemin gerçek çalışma koşulları altında nasıl davrandığına doğrudan bağlanır.

Bu yapısal davranış aynı zamanda kalıp setinin neyden yapıldığına da bağlıdır. Farklı çelik sınıflarında veya ısıl işlem spesifikasyonlarında oluşturulan aynı dört-direkli konfigürasyon, önemli ölçüde farklı aşınma ömrü ve sapma özellikleri sunabilir ve bu da malzeme seçimini mühendislik denklemine dahil eder.

Kalıp Seti Dayanıklılığı için Malzeme Seçimi

Çelik kalitesi tonajı kaldıramadığı için pabuçlar yük altında esniyorsa dört direkli konfigürasyonun hiçbir anlamı yoktur. Yapılandırma size geometri verir. Malzeme size uzun ömür verir. Bu iki karar birbirinden ayrılamaz, ancak çelik damgalama kalıpları için malzeme seçimi, birçok mühendisin, o standardın uygulamaya gerçekten uyup uymadığını sormadan, katalogda standart olarak gösterilen her şeyi varsayılan olarak kabul ettiği yerdir.

Doğru malzeme seçimini yönlendiren şey nedir? Her karara dört faktör rehberlik etmelidir:

• Üretim hacmi- Daha yüksek hacimler, milyonlarca döngü boyunca toleransları koruyan daha sert,-aşınmaya daha dayanıklı malzemeler gerektirir.
• İş parçası malzemesi sertliği- Yüksek-mukavemetli çeliğin veya paslanmazın damgalanması, daha fazla aşındırıcı temas oluşturarak daha yumuşak kalıp seti bileşenlerinin aşınmasını hızlandırır.
• Gerekli tolerans- Daha dar parça toleransları, tekrarlanan yüklemeler altında deformasyona ve termal büyümeye direnen, boyutsal olarak kararlı malzemeler gerektirir.
• Bakım sıklığı- Daha sert malzemeler servis aralıkları arasında daha uzun süre dayanır, ancak ön maliyeti daha yüksektir. Takas, bakım kapasitenize uygun olmalıdır.

Kalıp Pabuçları ve Plakaları için Takım Çeliği Kaliteleri

Orta düzeyde yük taşıyan kalıp pabuçları için, 1045 veya A36 gibi orta{0}karbonlu çelikler makul maliyetle yeterli sertlik sağlar. Ancak konsantre yüklerin ve aşındırıcı temasın hakim olduğu zımba plakalarına, kalıp plakalarına ve destek plakalarına geçtiğinizde damgalama kalıbı çeliği seçimi daha incelikli hale gelir. Üç derece, başvuruların çoğunu kapsar:

AISI D2Aşınma direncinin-önemli konu olduğu durumlarda başvurulması gereken nokta budur. Onunyüksek krom karbür içeriğiUzun üretim süreçlerinde kenar yuvarlama ve aşındırıcı aşınmaya karşı dayanıklıdır. Tipik çalışma sertliği 58 ila 62 HRC arasındadır. Bu ödün, tokluğun azalması anlamına gelir; dolayısıyla D2, kalın-kesitli kesme veya talaşlanmaya eğilimli geometriler için ideal değildir.

AISI A2dengeli bir profil sağlar. 57 ila 60 HRC'de yeterli aşınma performansını korurken, ufalanmaya karşı D2'ye göre daha iyi direnç sunar. Hem kırılma riski hem de aşınma riski mevcut olduğunda, A2 genel amaçlı kalıp plakaları için pratik orta yoldur-.

AISI S7şoku yönetir. 54 ila 58 HRC arasındaki tipik sertliğiyle, aşınma ömrünü darbe dayanıklılığıyla takas eder. Ağır-ölçülü damgalama, kalın malzemeler ve yüksek-darbe koşulları, yıkıcı çatlamalar olmadan tekrarlanan şok yüklerini emen S7'nin yerini aldığı yerlerdir.

Karbür ve Sertleştirilmiş Alaşım Uygulamaları

Üretim hacimleri milyonlarca vuruşa ulaştığında ve iş parçası malzemeleri oldukça aşındırıcı olduğunda D2 bile çok hızlı aşınır. Karbür damgalama kalıpları ve karbür-eklenen kalıp bileşenleri, bu zorlu uygulamalarda aşınma ömrünü büyük ölçüde uzatır. Çelik gövdelere bağlanan tungsten karbür uçlar, çelik yapının sertliğini 80 HRC'nin üzerinde derecelendirilen bir malzemenin aşınma direnciyle birleştirir. Maliyet önemli ölçüde daha yüksektir, bu nedenle karbür genellikle tüm plakalar yerine yalnızca yerel yüksek-aşınma alanlarında görünür.

Özellikle rehber gönderileri için iki önemli strateji hakimdir. Yüzeyi-sertleştirilmiş çelik direkler, bükülme yükleri altında kırılmaya karşı direnç gösteren sert bir çekirdeği çevreleyen sert bir dış kabuğa (60+ HRC) sahiptir. Tamamen sertleştirilmiş-alaşımlı direkler baştan sona eşit sertlik sunar; bu, direklerin aşınmadan sonra yeniden taşlanabileceği durumlarda tercih edilir. Seçim burç tipine geri bağlanır:bilyalı-rulman burçlarıbelirli bir yüzey sonrası kaplama ve sertlik aralığı gerektirirken, bronz veya kendi kendini{0}yağlayan burçlar daha geniş spesifikasyonları tolere eder ancak tutarlı yağlamaya ihtiyaç duyar.

Isıl İşlem ve Sertlik Özellikleri

Hammadde kalitesi denklemin sadece yarısıdır. Bu malzemenin nasıl ısıl işleme tabi tutulduğu nihai performansını belirler. İşlem öngörülebilir bir sırayı takip eder: östenitleştirme sıcaklığına kadar ısıtma, sertliği geliştirmek için söndürme, ardından sertliği tokluğa karşı dengelemek için temperleme.

Çoğu damgalama kalıbı bileşeni için 58 ila 62 HRC çalışma sertliği aralığı, aşınma direnci ile kırılma direnci arasında doğru dengeyi sağlar. 56 HRC'nin altında kenarlar ve yüzeyler yük altında deforme olur. 63 HRC'nin üzerinde kırılganlık artar ve çatlama riski hızla artar. Kalıp çeliğini damgalamak için yağla söndürme genellikle suyla söndürmeye tercih edilir çünkü daha kontrollü bir soğutma sağlar, bozulmaya veya çatlamaya neden olan iç gerilimleri azaltır.

Boyutsal kararlılık, sertlik kadar önemlidir. A2 gibi havayla-sertleştirme kaliteleri, yağla-sertleştirme alternatiflerine kıyasla söndürme sırasındaki distorsiyonu en aza indirir. Bu, onları alüminyum damgalama kalıpları ve dar açıklıkların-ısıl işlem{-sonrası boyut değişimlerini tolere edemediği diğer uygulamalar için tercih edilir hale getirir. Sertleştikten sonra kontrollü sıcaklıklarda temperleme, iç gerilimleri azaltır ve belirli çalışma koşulları için-sertlik-tokluk dengesine ince ayar yapar.

Malzeme spesifikasyonunuzun ne kadar agresif olması gerektiğini iş parçasının kendisi belirler. Yumuşak çeliğin 0,030-inç kalınlıkta damgalanması, kalıp seti malzemelerine 90.000 PSI çekme mukavemetinde 0,125 inç paslanmaz çelik damgalamaya göre çok daha az talep getirir. Daha yüksek iş parçası sertliği ve daha fazla kalınlık, her kalıp seti bileşenindeki aşındırıcı ve darbe yüklerini artırarak malzeme seçimini daha sert, daha sağlam ve aşınmaya daha dirençli kalitelere doğru iter. Kalıp seti malzemelerinin iş parçasıyla eşleştirilmesi isteğe bağlı değildir. Bu, kalıp setinizin endüstri standartlarına göre nasıl sınıflandırıldığına ve belirlendiğine doğrudan bağlanan öngörülebilir takım ömrünün temelidir.

Kalıp Seti Sınıflandırmaları ve Endüstri Standartları

Malzeme kalitesi ve ısıl işlem, bir kalıp setinin nelere dayanabileceğini tanımlar. Peki ilk etapta hangi performans katmanını belirtmeniz gerektiğini nasıl bileceksiniz? Bu cevap, uygulama taleplerini ölçülebilir toleranslara, yüzey kalitesi gerekliliklerine ve boyut standartlarına dönüştüren sınıflandırma yapısı olan sınıflandırma sisteminde mevcuttur. Çoğu mühendis, kalıp setlerini yalnızca boyut ve konfigürasyona göre seçer; onda birini tutabilen bir kalıp setini birkaç bin vuruştan sonra sürüklenen bir kalıp setinden ayıran derece ayrımını gözden kaçırır.

Ticari ve Hassas Sınıf Kalıp Setleri

Her standart kalıp seti iki performans kademesinden birine girer: ticari kalite veya hassas kalite. Fark malzeme veya konfigürasyonla ilgili değildir. Üreticinin üretim sırasında boyut toleranslarına ve yüzey kalitesine ne kadar sıkı uyduğuyla ilgilidir.

Ticari sınıf kalıp setleri, parça toleranslarının orta ve üretim hacimlerinin düşük ila orta olduğu genel-amaçlı damgalamaya uygun toleranslarla işlenir. Pabuç düzlüğü, paralellik ve kılavuz direk deliği hizalaması daha geniş spesifikasyonlara göre, genellikle çalışma yüzeyi boyunca 0,001 ila 0,002 inç arasında tutulur. Bu setler, hafif hizalama değişikliklerinin reddedilen parçalar üretmediği kesme kalıbı uygulamalarına, basit delme ve şekillendirme işlemlerine hizmet eder.

Hassas dereceli kalıp setleri her kritik boyutu sıkılaştırır. Pabuç paralelliği 0,0005 inç veya daha iyisi dahilinde tutulur. Kılavuz direk delikleri 0,0002 inç toleransla yerleştirilir ve tamamlanır. Montaj yüzeylerindeki yüzey kalitesi daha ince Ra değerlerine göre taşlanarak daha iyi temas ve daha tutarlı yük dağılımı sağlanır. İstasyonlar arasında küçük hizalama sapmalarının bile kabul edilemez parça varyasyonlarına yol açtığı, yüksek hızda aşamalı operasyonlar yürüten sac metal damgalama kalıpları için belirlenmiş hassas kalite setlerini bulacaksınız. Tipik olarak ticari kalitenin yüzde 30 ila 50'si kadar olan maliyet primi, bu daha sıkı spesifikasyonları karşılamak için gereken ek işleme, taşlama ve muayene işlemlerini yansıtır.

Endüstri Standartları ve Otomotiv Gereksinimleri

Ortak bir boyut standardına başvurmadan, bir otomotiv gövde paneli işlemi için bir kalıp seti belirlediğinizi hayal edin. Her tedarikçi "hassaslığı" farklı yorumluyor, her baskı üreticisi farklı montaj kurallarını benimsiyor ve birbirinin yerine geçebilirlik imkansız hale geliyor. Endüstri standartlarının çözdüğü sorun budur.

NAAMS (Kuzey Amerika Otomotiv Metrik Standartları), otomotiv damgalama kalıpları için baskın spesifikasyon çerçevesini sağlar. NAAMS, farklı üreticiler tarafından üretilen kalıp setlerinin aynı baskı makinelerine uymasını ve ortak bakım protokollerini paylaşmasını sağlayan standartlaştırılmış boyutları, montaj modellerini, yerleştirme özelliklerini ve bileşen arayüzlerini tanımlar. Yüksek hacimli tesislerde birden fazla vardiya çalıştırılan otomotiv damgalama kalıpları için NAAMS uyumluluğu isteğe bağlı değildir. Bu bir satın alma şartıdır.

NAAMS standartları kılavuz bileşen boyutlarını, burç özelliklerini, pabuç kalınlıklarını ve yerleştirme yuvası geometrisini kapsar. Tek bir alet atölyesinde yerleşik bir kalıp setinin, özel uyarlama gerekmeden herhangi bir NAAMS-uyumlu tesiste kurulabilmesini, bakımının yapılabilmesini ve onarılabilmesini sağlarlar. Bu standardizasyon aynı zamanda yedek parça envanterini de basitleştirir, çünkü burç ve kılavuz direk değişimleri aynı tesis içindeki farklı kalıp setlerinde ortak boyut spesifikasyonlarını takip eder.

Kalıp Sınıflandırmasının Kalıp Seti Spesifikasyonuna Bağlanması

Kalıp sınıflandırması ve kalıp seti spesifikasyonu bağımsız kararlar değildir. Kalıp karmaşıklığı arttıkça yapısal çerçeveye yönelik talepler de adım adım artar. Kalıp sınıflandırmasındaki her sıçrama, kalıp seti sertliğinde, hizalama hassasiyetinde ve yük kapasitesinde karşılık gelen bir yükseltme gerektirir. İlerleme net bir hiyerarşiyi takip ediyor:

1. Tek-istasyonlu kesme kalıp setleri- En basit yapılandırma. Körleme kalıbı, vuruş başına bir kesme işlemi gerçekleştirir. Kalıp seti temel hizalamaya ve orta düzeyde sağlamlığa ihtiyaç duyar. Standart boyutlardaki ticari sınıf arka direk veya merkez direk setleri bu uygulamaları sorunsuz bir şekilde gerçekleştirir.
2. Bileşik kalıp setleri- Bileşik kalıp, tek vuruşta kesme ve delme gibi birden fazla kesme işlemini aynı anda tek vuruşta gerçekleştirir. Tüm kuvvetler aynı anda etki ettiğinden kalıp seti daha yüksek anlık yüklere dayanmalıdır. Daha sıkı paralelliğe sahip hassas eğim setleri burada önem kazanıyor ve birleşik tonajı yönetmek için genellikle pabuç kalınlığı artıyor.
3. Progresif kalıp setleri- Progresif kalıplar, şerit malzemeyi her biri farklı bir işlem gerçekleştiren birden fazla istasyondan geçirir. Kalıp seti hizalamayı sadece dikey olarak değil aynı zamanda tüm şerit hareket uzunluğu boyunca korumalıdır. Hassas kademeli merkez direk veya dört-direk konfigürasyonları standarttır; ayakkabı boyutları tam istasyon düzenine uyacak şekilde genişletilir. İstasyonlar arasında merkez dışı yüklemenin kümülatif etkisini yönetmek için kılavuz direk çapı ve burç hassasiyeti artar.
4. Transfer kalıp setleri- Aktarma kalıpları, mekanik parmaklarla istasyonlar arasında taşınan ayrı ayrı işlenmemiş parçaları tutar. Bu işlemler parça transferi sırasında kalıp seti üzerine önemli yanal kuvvetler uygular. Maksimum pabuç sertliğine sahip dört-direk hassas eğim seti temel gerekliliktir. Pabuç kalınlıkları, kılavuz direk çapları ve burç özelliklerinin tümü bu sınıflandırmada en yüksek değerlerine ulaşır.

Boyut aralıkları da aynı ilerlemeyi yansıtıyor. Basit bir kesme kalıbı seti, küçük bağlantı elemanı üretimi için 6 x 8 inç boyutunda olabilir. Aşamalı setler, çok istasyonlu işlemler için rutin olarak 24 x 48 inç veya daha büyük boyutlara uzanır. Otomotiv gövde panelleri için endüstriyel kalıp setleri, 72 x 120 inç'i aşan formatlara kadar ölçeklenebilir; bu büyük sac metal damgalama kalıplarının talep ettiği kütle ve sertliği sağlamak için bazen geleneksel işlenmiş plakalar yerine dökme demir temeller kullanılır.

Model tutarlıdır: kalıp sınıflandırması basitten karmaşığa doğru ilerledikçe, kalite, konfigürasyon, malzeme ve boyut da dahil olmak üzere her kalıp seti parametresinin buna yanıt olarak yukarı doğru ölçeklenmesi gerekir. Uygulamanızın bu spektrumda nerede bulunduğunu anlamak, doğru kalıp setini belirlemeye yönelik ilk adımdır. İkinci adım, bu sınıflandırmayı somut bir seçim kararına dönüştürmek, baskı makinesi uyumluluğunu, üretim hacmini ve damgalı parçalarınızın özel tolerans gereksinimlerini hesaba katmaktır.

Uygulamanız için Doğru Kalıp Setini Nasıl Seçersiniz?

Uygulamanızın sınıflandırma spektrumunda nereye düştüğünü bilmek bir şeydir. Bu bilgiyi doğru boyutlar, kılavuz sistemi ve tonaj kapasitesiyle belirli bir kalıp seti satın alma siparişine dönüştürmek, birçok takım ve kalıp damgalama programının durakladığı noktadır. Neye ihtiyacınız olduğunu anlamak ile onu doğru bir şekilde belirlemek arasındaki boşluk; uyumsuz bileşenler, beklenmeyen baskı uyumsuzluğu ve erken aşınma nedeniyle mağazalara gerçek para kaybettirir.

Pratik bir seçim çerçevesi tahminleri ortadan kaldırır. Kritik değişkenleri kapsayan-adım adım-kontrol listesini burada bulabilirsiniz:

• Baskı türünü tanımlayın- Mekanik, hidrolik veya servo. Her pres tipi, kalıp seti üzerinde farklı dinamik yükler, hız profilleri ve kapatma yüksekliği kısıtlamaları uygular.
• Mevcut kapatma yüksekliğini ve gün ışığını doğrulayın- Presin ayar aralığını ölçün. Kalıp setinizin kapalı yüksekliği, ayar pulu ayarlamaları için kenar boşluğuyla birlikte, bunun içinde olmalıdır.
• Tonaj gereksinimlerini hesaplayın- Toplam kesme kuvveti artı şekillendirme kuvveti artı sıyırma kuvveti, pres kapasitesinin yüzde 60 ila 70'i dahilinde kalmalıdır. Kalıp seti pabuçları bu yükü ölçülebilir bir sapma olmadan kaldırmalıdır.
• Parça geometrisinden kalıp seti ayak izini belirleyin- Aşamalı kalıplar için şerit düzeni genişliği ve ilerleme uzunluğuyla veya tek-istasyon işlemleri için boş boyutlarla başlayın. Montaj, kılavuz bileşenler ve hurda atma için boşluk ekleyin.
• Malzeme kalınlığı aralığını belirtin- Daha kalın ve daha sert iş parçası malzemeleri, daha ağır pabuçlar, daha büyük-çaplı kılavuz direkleri ve daha sağlam burç sistemleri gerektirir.
• Tolerans gerekliliklerini belirleyin±0,001 inç veya daha sıkı tutan parçalar için - Hassas-kaliteli kalıp setleri. Toleranslar ±0,005 inç veya daha geniş olduğunda ticari kalite.
• Üretim hacmini tanımlayın- Yüksek-hacimli çalışmalar, bilyalı kılavuzlara sahip hassas-kalite setlerinin maliyetini- haklı çıkarır. Düşük-hacimli işler primi garanti etmeyebilir.
• Kılavuz gönderi yapılandırmasını seçin- Yukarıdaki yapılandırma bölümünde ele alınan kriterleri kullanarak sınıflandırma ve feed erişim ihtiyaçlarını eşleştirin.

Kalıp Seti Spesifikasyonu için Kritik Seçim Faktörleri

Baskı uyumluluğu, spesifikasyon hatalarının en yaygın kaynağı olduğundan özel ilgiyi hak etmektedir. Mekanik bir pres, sabit bir strok profiliyle alt ölü noktaya yakın pik tonajı sağlar. Hidrolik pres, strok boyunca tam tonaj sağlar ancak daha yavaş döngü yapar. Servo pres, her çevrim sırasında yüklerin kalıp seti üzerinden nasıl aktarıldığını değiştiren programlanabilir hareket eğrileri sunar. Bu farklılıklar, kalıp setinin enerjiyi nasıl emdiğini ve kılavuz bileşenlerin zaman içinde nasıl aşındığını etkiler.

Kapatma yüksekliği-pazarlık konusu olamaz. Kalıp setinizin kapalı yüksekliği presin minimum kapalı yüksekliğini aşarsa takım alt ölü noktaya ulaşamaz. Presin maksimum ayarının altına düşerse kalıbı tam kapatamazsınız. Bireysel makineler yaşlandıkça değiştiğinden, bu sayıları her zaman baskı modelinin katalog özelliklerine göre değil, belirli baskı makinesine göre doğrulayın.

Kalıp seti boyutu hesaplaması geometri ile başlar ancak pratik açıklıklarla tamamlanır. Aşamalı bir kalıp için, minimum uzunluğu elde etmek amacıyla istasyon sayısını şerit ilerleme adımıyla çarpın. Pilot konumlar ve hurda kesiciler için her iki uca en az iki ila üç inç ekleyin. Genişlik, şerit genişliği artı kenar kenar boşlukları ve kılavuz direk konumlarından gelir. Bu boyutlar minimum ayakkabı boyutunu belirler ve bu boyut daha sonra maliyet verimliliği açısından en yakın standart kalıp seti boyutuna yuvarlanır.

Sistem Türlerini ve Her Birinin Ne Zaman Kullanılacağını Yönlendirin

Kılavuz sistemi tüm bileşenlere-uyar-tek boyutlu- değildir. Üç ana rulman türü farklı çalışma koşullarına hizmet eder ve yanlış olanı seçmek, yavaş yavaş artan aşınma veya beklenmedik hizalama sapması olarak ortaya çıkan sorunlar yaratır.

Bilyalı-rulman kılavuz sistemlerien düşük sürtünmeyi ve en yüksek hassasiyeti sağlar. Ön yük altında çalışırlar, bu da bilya kafesi ile direk ve burç yüzeyleri arasında sıfır boşluk olduğu anlamına gelir. Bu, oynamaları ortadan kaldırır ve 0,0001 inç dahilinde tekrarlanabilir hizalama sağlar. Bilyalı-rulman sistemleri, hizalama toleransının kritik olduğu ilerici kalıplar ve hassas damgalama için standart seçimdir. Sınırlama, yan yük hassasiyetidir. Aşırı yanal kuvvetler, tek tek bilyaların direk veya burç yüzeyine oyuklar açmasına ve zamanla hassasiyetin azalmasına neden olan top takibine neden olur.

Kaymalı-yatak (sürtünme) sistemlerikılavuz direğinde küçük bir çalışma açıklığı olan bronz veya-kendinden yağlamalı kompozit burçlar kullanın. Ağır yan yükleri ve yüksek tonajı bilyalı rulmanlara göre daha iyi karşılarlar çünkü yük tek tek bilyalar üzerinde yoğunlaşmak yerine tüm burç temas alanı boyunca dağıtılır. Ağır şekillendirme operasyonları, önemli sıyırma kuvvetlerine sahip bileşik kalıplar veya yan itmenin kaçınılmaz olduğu uygulamalar için kaymalı yataklar daha dayanıklı bir seçimdir.

Makaralı{0}rulman sistemleriBilya türlerine göre daha iyi yük dağılımı ile daha yüksek hız kapasitesi sunan bilyalar yerine silindirik makaralar kullanın. Bu sistemler, döngü hızlarının dakikada 600 vuruşu aştığı ve kılavuz sisteminin sürtünmeden kaynaklanan ısı oluşumunu en aza indirmesi gereken yüksek-hızlı damgalama işlemlerine uygundur. Maliyet primi, silindir sistemlerini hızın gerçekten gerektirdiği uygulamalarla sınırlandırır.

Özel Kalıp Seti Sağlayıcılarıyla Çalışmak

Standart katalog kalıp setleri geniş bir uygulama yelpazesini kapsar ancak her uygulama bir kataloğa uymaz. Parça geometrisi standart olmayan pabuç boyutları gerektirdiğinde, baskı kısıtlamaları alışılmadık kapatma yüksekliği ilişkileri gerektirdiğinde veya tolerans gereksinimleri ticari-sınıf setlerinin sunduğu değerleri aştığında, spesifikasyon süreci özel alana taşınır.

Özel bir metal damgalama kalıbı, değiştirilmiş boyutlardan daha fazlasını gerektirir. Standart olmayan parametrelerin-nasıl etkileşimde bulunduğuna ilişkin mühendislik muhakemesi gerektirir. Büyük boyutlu pabuçlara sahip, ancak standart-çaplı kılavuz direkleri olan özel bir metal damga kalıbı, bir katalog setinin asla başa çıkamayacağı sapma modlarına neden olabilir. Malzeme akışı, boşluk optimizasyonu ve kalıp yapısı, standart seçim çizelgelerinin yakalayamayacağı şekillerde birbirini etkiler.

Uzman bir metal damgalama kalıbı üreticisiyle ortaklık kurmanın işe yaradığı yer burasıdır. Alışılmışın dışında şerit yerleşimleri, dar açıklık gereklilikleri veya standart dışı-malzeme kombinasyonları gibi tasarım-ağır zorlukları üzerinde çalışan mühendislik ekipleri, bileşenler yerine sistemler üzerinde düşünen üreticilerden yararlanır.YICHENtakım mühendislerini, kalıp yapısı optimizasyonundan boşluk spesifikasyonuna ve malzeme akışı analizine kadar bu entegre zorlukları ele alan özel damgalama kalıbı çözümlerine bağlar. Standart katalog seçeneklerinin dışında kalan seçim kararlarıyla karşı karşıya kalan mühendisler için, bu tür özel destek, ihtiyaç duyduğunuz şeyler ile-hazır-ürünlerin sundukları arasındaki boşluğu doldurur.

Özel metal damgalama kalıplarınız ister standart olmayan-kılavuz direk düzenlemeleri, ister ağır-tonajlı otomotiv panelleri için büyük boyutlu pabuçlar, ister alışılmamış ayak izlerinde hassas-kalite toleransları gerektirsin, seçim süreci sonuçta her parametrenin sizin özel baskı, malzeme ve üretim ortamınıza uygun hale getirilmesine indirgenir. İyi-belirlenmiş bir kalıp seti, uyumsuz takımlamanın başına bela olan kronik bakım sorunlarını ve hizalama sapmalarını ortadan kaldırır; bu da, bir sonraki kritik mühendislik kararı olarak bakım planlaması ve yaşam döngüsü yönetimini odak noktasına getirir.

Kalıp Seti Bakımı ve Yaşam Döngüsü Yönetimi

Kusursuz bir şekilde belirlenmiş bir kalıp seti, gerçek üretim koşulları altında hala bozulmaya devam etmektedir. Tonaj döngüleri, termal dalgalanmalar, yağlama arızaları ve aşındırıcı temasın tümü zamanla birikir ve kalıp setini ilk günkü hassasiyetinden uzaklaştırır. 500.000 vuruş toleransına sahip bir kalıp seti ile 50.000 vuruştan sonra sürüklenen bir kalıp seti arasındaki fark, onu ne kadar kasıtlı olarak koruduğunuza bağlıdır. Ancak çoğu mağaza, metal damgalama takımlarının bakımını yapılandırılmış bir disiplinden ziyade reaktif yangınla mücadele olarak ele alıyor.

Kalıp onarımı ve kalıp bakımı arasındaki ayrım çoğu kuruluşun düşündüğünden daha önemlidir. Onarım, bir şeyin zaten kırılmış veya kabul edilebilir sınırları aşacak şekilde bozulmuş olduğu anlamına gelir. Bakım, bozulma o noktaya ulaşmadan mevcut durumun korunması anlamına gelir. Her iki faaliyeti de tek bir bütçe kalemi altında takip eden mağazalar, gerçek maliyetin nerede olduğunu asla göremiyor ve yönetim, pahalı acil onarımları ortadan kaldıracak önleyici çalışmaları kesiyor.

Rutin Bakım Görevleri ve Yağlama

Etkili kalıp damgalama bakımı yapılandırılmış bir sırayı takip eder. Her denetim bir öncekinin üzerine inşa edilir ve aşınma, bileşen arızasına veya parça kalitesi sorunlarına dönüşmeden önce yeterince erken yakalanarak düzeltilir. Kritik kontrol noktalarını kapsayan öncelik-sıralı inceleme dizisi aşağıda verilmiştir:

1. Kılavuz direk ve burç yağlama doğrulaması- Her kılavuz direk yüzeyinde yağlayıcının varlığını ve durumunu kontrol edin. Bilyalı-rulman sistemleri, baskı hızınıza uygun aralıklarla hafif makine yağının veya gresinin uygulanmasını gerektirir: yüksek-hızlı işlemler için her 8 saatte bir, orta düzeyde üretim için her vardiya değişiminde. Bronz burçlar daha sıkı bir programda daha ağır gres gerektirir. Kuru veya kirlenmiş yağlayıcı, sistem arızasını yönlendirmenin en hızlı yoludur.
2. Kılavuz sonrası yüzey denetimi- Her direk boyunca temiz bir bez sürün. Herhangi bir çizik, renk değişikliği veya pürüzlü noktalar, yağlamaya rağmen metal-metale- temasın meydana geldiğini gösterir. Bunu erken yakalarsanız bir burcu değiştirirsiniz. Kaçırırsan yazıyı değiştirirsin.

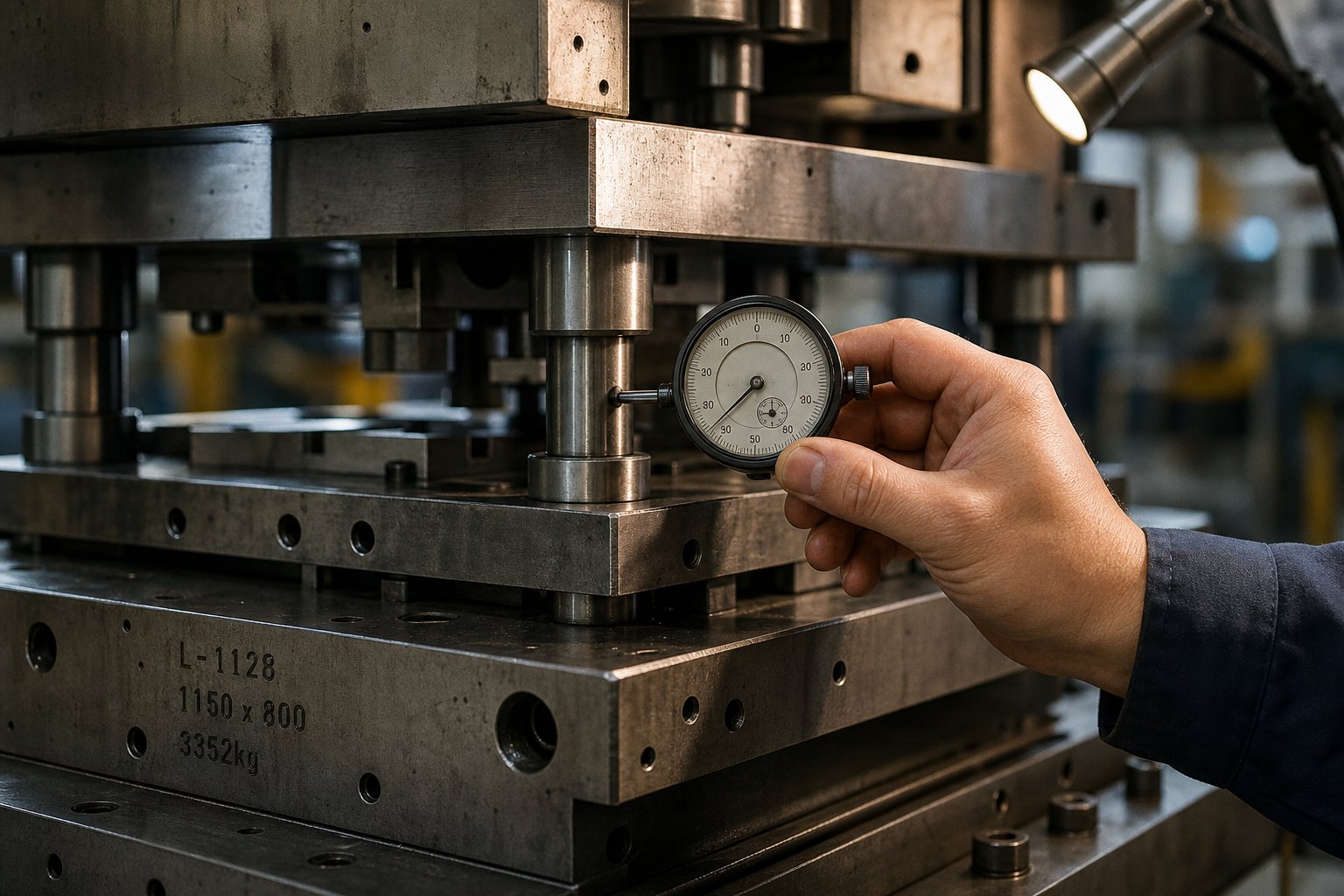

3. Burç boşluğu ölçümü- Kalıp seti açıkken, üst pabuca yanal kuvvet uygulayın ve bir kadranlı göstergeyle sapmayı ölçün. Bilyalı-rulman sistemleri sıfır ölçülebilir oynama göstermelidir. Kaymalı yatak sistemleri, direk çapına bağlı olarak genellikle 0,0003 ila 0,0008 inç olmak üzere belirtilen çalışma açıklığı dahilinde kalmalıdır.
4. Pabuç paralellik kontrolü- Her iki ayakkabı yüzü boyunca bir hassas seviye veya gösterge taraması kullanarak, paralelliğin spesifikasyon dahilinde kaldığını, hassas-set setleri için genellikle 0,0005 inç veya daha iyi olduğunu doğrulayın. Paralellik kayması, ayakkabıların dengesiz şekilde aşındığı veya kılavuz sisteminin boşluk geliştirdiği anlamına gelir.
5. Destek plakası yüzey denetimi- Zımba plakasını çıkarın ve destek plakası yüzeyinde çekiçleme işaretleri, çöküntüler veya çatlaklar olup olmadığını inceleyin. Bunlar, konsantre zımba yüklerinin plakanın kapasitesini aştığını gösterir.
6. Damgalama kalıp kelepçeleri ve bağlantı elemanı tork doğrulaması- Tüm montaj cıvatalarını ve damgalama kalıbı kelepçelerini uygun tork açısından kontrol edin. Titreşim binlerce döngü boyunca donanımı gevşetir ve kaydırılan bir bileşen tüm hizalama sistemini devre dışı bırakır.
7. Damgalama kalıp kaldırıcıları ve yay muayenesi- Damgalama kalıbı kaldırıcılarının serbestçe hareket ettiğini ve tutarlı bir şekilde geri döndüğünü doğrulayın. Aşınmış veya kırılmış kaldırma yayları şerit sıkışmasına ve eşit olmayan yüklemeye neden olarak kılavuz sisteminin aşınmasını hızlandırır.

Aşınma Göstergeleri ve Muayene Aralıkları

Ne arayacağınızı bilmek denklemin yalnızca yarısıdır. Ne zaman bakacağınızı bilmek, sorunları erken mi yakalayacağınızı yoksa onları hurda parçalar ve acil durum kesintileri yoluyla mı keşfedeceğinizi belirler. Denetim aralıkları keyfi takvim programlarını takip etmemelidir. Aşınmaya neden olan faktörlere göre ölçeklendirilmeleri gerekir.

Üretim hacmi birincil etkendir. Dakikada 200 vuruş yapan bir kalıp seti, her ikisi de aynı sayıda vardiya çalıştırsa bile, dakikada 30 vuruş yapan bir kalıp setinden çok daha hızlı aşınma biriktirir. İş parçası malzemesinin sertliği bu etkiyi çoğaltır. Damgalamagelişmiş yüksek-mukavemetli çeliklereşdeğer üretim hacimlerinde yumuşak çeliğe kıyasla takım aşınmasını dört kat hızlandırabilir.

Temel çerçeve olarak:

Ölçülebilir aşınma göstergeleri, bir bileşenin servis yapılabilir durumdan sorunlu duruma geçtiğini size bildirir:

• Kılavuz gönderi puanlaması- Görünür uzunlamasına çizikler burç arızasını veya yağlama arızasını gösterir. 0,0005 inçten daha derin herhangi bir çentik, sonradan değiştirmeyi garanti eder.
• Burç toleransın ötesinde oynuyor- Ölçülen yanal sapma, üreticinin belirttiği açıklığı yüzde 50'den fazla aştığında burç, kullanım ömrünü doldurmuş demektir.
• Ayakkabı yüzeyinin aşınması- Montaj yüzlerindeki malzeme aktarımı veya yükseltilmiş noktalar, temas yüzeylerinin aşırı yüklendiğini veya yetersiz yağlandığını gösterir. Safralama, başlatıldıktan sonra hızla ilerler.
• Destek plakası deformasyonu- Zımba konumları altında gözle görülür baskılar veya ölçülebilir kalınlık azalması, plaka sertliğinin uygulanan yükler için yetersiz olduğunu gösterir.

Modern üretim ortamları bu aralıklara karmaşıklık katmaktadır. Servo presler, kalıp seti üzerindeki termal yükü artırabilen alt ölü merkezde programlanabilir bekleme süresiyle mekanik preslerden farklı yük profilleri oluşturur. Hızlı-kalıp-değiştirme sistemleri kurulum süresini kısaltır, ancak aynı zamanda geleneksel olarak geçiş sırasında gerçekleşen görsel inceleme fırsatını da azaltır. Bu bağlamlarda tahmine dayalı bakım,kalıp içi sensörler ve kuvvet izlemedeğerli hale gelir. Sensör verileri, fiziksel belirtiler görünür hale gelmeden önce kuvvet imzası değişiklikleri yoluyla aşınmanın başlangıcını tespit ederek mağazaların keyfi isabet sayımları yerine gerçek duruma göre bakım planlamasına olanak tanır.

Kalıp Seti Bileşenleri Ne Zaman Yenilenmeli ve Değiştirilmeli?

Aşınmış her bileşen ikili bir kararı beraberinde getirir: ya teknik özelliklerine göre yenileyin ya da yenisiyle değiştirin. Cevap, yalnızca söz konusu parçanın durumuna değil, kümülatif aşınma durumuna bağlıdır.

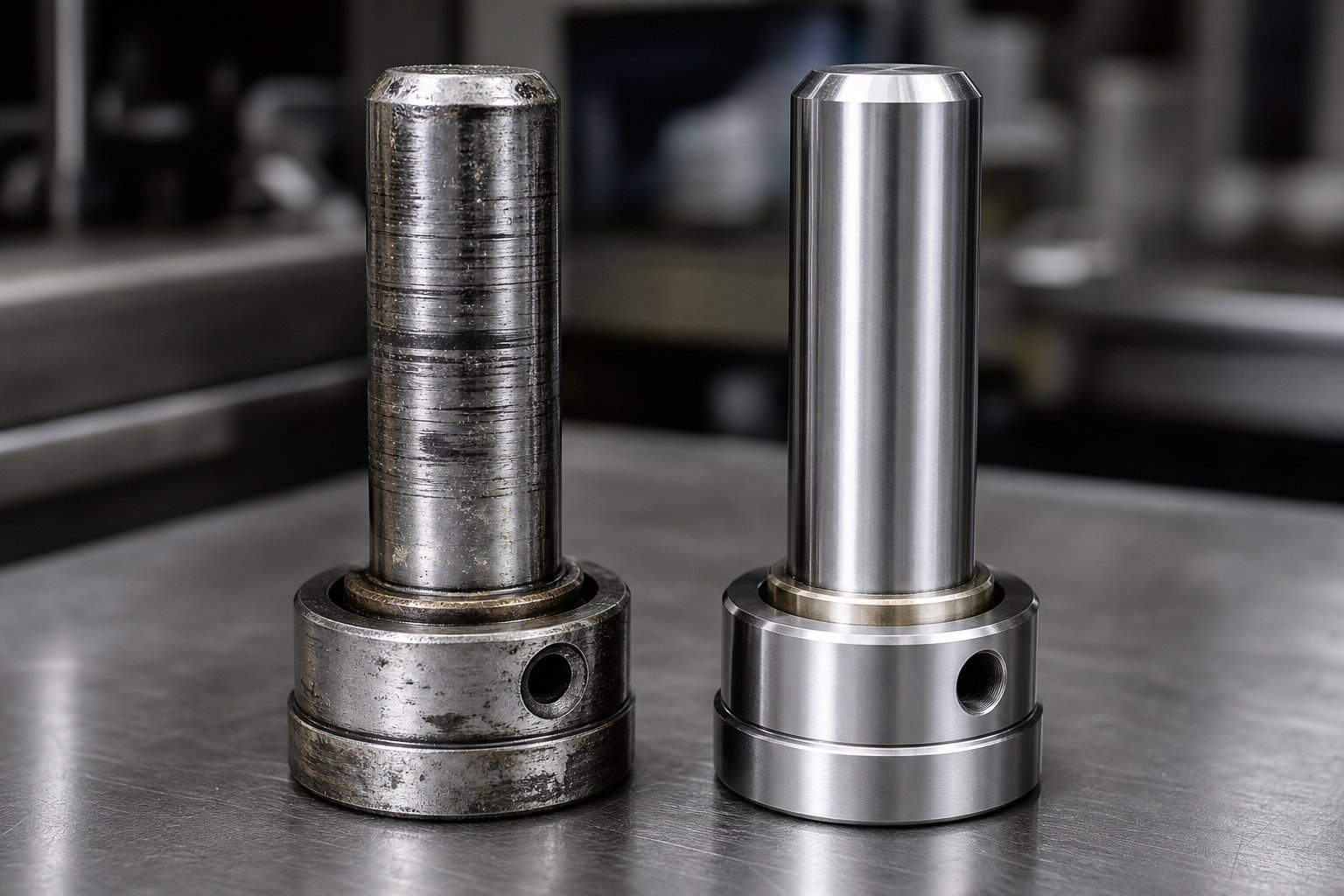

Yüzeyinde az miktarda aşınma olan kılavuz direkleri daha küçük bir çapa yeniden taşlanabilir ve yeni küçük boyutlu burçlarla eşleştirilebilir. Bu,-post çekirdek malzemesi sağlam ve aşınmanın eşit olması durumunda uygun maliyetlidir. Ancak bölgesel çizilme, çukurlaşma veya herhangi bir yorulma çatlağı belirtisi gösteren bir gönderi doğrudan değiştirilmelidir. Hasar görmüş bir direği yeniden taşlamak, arızayı yalnızca birkaç bin vuruş ileriye taşır.

Burçlar tasarım gereği sarf malzemesi bileşenleridir. Kılavuz sisteminde kasıtlı olarak daha yumuşak eleman olarak belirtildikleri için direklerden daha hızlı aşınırlar. Burçların aşınma sınırında değiştirilmesi bir arıza değil, standart bakımdır. Ekonomi açıktır: Bir burç, bir kılavuz direğinin çok küçük bir maliyetine sahiptir ve birkaç dakika içinde kurulur.

Kalıp ayakkabılar farklı bir hesaplama sunar. Montaj yüzünde bölgesel gevşemeler bulunan bir ayakkabının yüzeyi, gerekli kapatma yüksekliğini korumaya yetecek kadar malzemenin kalması koşuluyla, çoğu zaman tekrar düz hale getirilerek yeniden düz hale getirilebilir. Yeniden taşlama pabuç kalınlığını çalışma tonajında ​​sertlik için gereken minimum değerin altına düşürecekse, tek seçenek değiştirmedir. Pabuç değişimi pahalıdır ve tüm kalıp setinin yeniden kalifikasyonunu gerektirir, bu nedenle karar görsel değerlendirme yerine kesin ölçümlere dayanmalıdır.

Yenileme-veya-değiştirme karar çerçevesi basit bir maliyet mantığını izler: yenileme maliyetini artı yenilemeden sonra kalan beklenen ömrü yeni bir bileşenin maliyetiyle beklenen tam ömrüyle karşılaştırın. Kümülatif aşınma, bir bileşenin servis verilebilir boyutunun yüzde 70'inden fazlasını tükettiğinde, değiştirme genellikle başka bir yenileme döngüsüne göre isabet başına-daha iyi maliyet ekonomisi sağlar. Her bakım olayını ayrı ayrı ele almak yerine, zaman içindeki aşınma geçmişini takip etmek, mühendislere bu çağrıyı güvenle yapmaları için gerekli verileri sağlar.

Yapılandırılmış bakım, kalıp setinin spesifikasyon dahilinde çalışmasını sağlar. Ancak-bakımı iyi yapılmış takımlar bile sonunda sorunlarla karşılaşır ve parça kalitesi düştüğünde veya bileşenler beklenmedik bir şekilde arızalandığında, temel neden genellikle bakımın tek başına çözemeyeceği kalıp seti bileşenleri arasındaki etkileşimlere kadar uzanır.

Yaygın Kalıp Seti Sorunları ve Kök Neden Analizi

Bakım, aşınmayı arızaya dönüşmeden yakalar. Peki sorunlar muayene aralıklarını aştığında veya temel neden kaçırılan bir yağlama döngüsünden ziyade orijinal spesifikasyonda yer aldığında ne olur? Çoğu kalıp seti arızası öngörülebilir kalıpları takip eder ve belirtiler hemen hemen her zaman ilk olarak damgalanmış parçalarda ortaya çıkar. Körlenmiş bir parçanın bir tarafında büyüyen bir çapak, üretim süreci boyunca kötüleşen boyutsal bir kayma, beklenen ömrünün yarısından sonra ufalanan bir zımba. Bunlar rastgele olaylar değil. Bunlar kalıp setinden gelen mesajlardır ve bunların kodunu çözmek, en yaygın üç arıza kategorisini neyin tetiklediğini anlamakla başlar.

Yanlış Hizalama Nedenleri ve Düzeltilmesi

Yanlış hizalama, metal damgalama kalıp setinin yaşayabileceği en yıkıcı durumdur. Üst ve alt pabuçlar paralel ilişkilerini kaybettiğinde her zımba kalıp açıklığına belli bir açıyla girer. Bu açısal hata, kesme kuvvetini bir tarafta yoğunlaştırarak kenar aşınmasını hızlandırır, düzensiz çapaklara neden olur ve kılavuz sisteminin asla taşıyamayacağı yanal yükler oluşturur.

Hizalama hatalarının çoğundan üç temel neden sorumludur:

• Aşınmış kılavuz burçlar- Burç açıklığı teknik özelliklerin ötesinde arttıkça, üst pabuç yana doğru kayma özgürlüğü kazanır. 0,001 inçlik ilave oynama bile kalıp yüzeyi boyunca ölçülebilir kesme asimetrisine dönüşür.
• Yetersiz kılavuz direği açıklık özelliği- Sürekli damgalama delme işlemleri sırasında termal genleşme altında gönderilerin çok sıkı bağlandığı belirtildi. Çok gevşek olarak belirtilen direkler,-merkez dışı yükleme altında yoğunlaşan oyuna izin verir.
• Termal genleşme farkı- Sürekli yüksek-hızlı üretim sırasında kalıp seti eşit olmayan şekilde ısınır. Kılavuz direkleri, pabuçlar ve burçlar, ilgili malzemelerine ve sürtünme ısısına maruz kalmalarına göre belirlenen oranlarda genişler. Ortam sıcaklığında çalışan bir kalıp seti mükemmel hizalamayı koruyabilir ancak uzun bir çalışma sırasında iç sıcaklıklar 30 ila 50 Fahrenheit dereceye tırmanırken sürüklenebilir.

Düzeltme ölçümle başlar. Kılavuz sistemi çevresinde birden fazla noktada yanal oynama miktarını ölçmek için bir kadranlı gösterge kullanın. Boşluk yeniden fırçalanabilir aralıktaysa burçları değiştirin ve yüzey sonrası durumunu doğrulayın. Eğer termal genleşme etkense, daha düşük termal genleşme katsayılarına sahip kılavuz direk malzemelerine geçmeyi düşünün veya üretim programına soğutma aralıkları ekleyin.

Erken Aşınma ve Parçalanmanın Önlenmesi

Kılavuz direkleri ve burçlar arasında sıkışma özellikle agresif bir arıza modudur. Metal-metale-konma, kayan yüzeyler arasında mikroskobik kaynağa neden olduğunda başlar. Bir kez başlatıldığında, parçalanma hızla ilerler, malzemeyi bir yüzeyden yırtıp diğerine aktarır. Sonraki her vuruş, aktarılan parçacıkları daha derine iterek her iki bileşeni de kurtarılamayacak kadar puanlandırır.

Üç durum safranın başlamasını sağlar:

• Yağlama hatası- En yaygın tetikleyici. Kaçırılmış bir yağlama döngüsü, kirlenmiş gres veya tıkalı bir dağıtım hattı, kısa bir üretim penceresi için bile yüzeyleri korumasız bırakır.
• Malzeme uyumsuzluğu- Benzer sertlik ve metalurjiye sahip bir kılavuz direk ile burcun eşleştirilmesi yapışma eğilimini artırır. Bronz burçlardaki sertleştirilmiş çelik direkler gibi farklı malzemeler, mikro kaynak için gereken kristal yapı uyumluluğuna sahip olmadıkları için doğal olarak aşınmaya karşı direnç gösterirler.
• Aşırı yükleme- Genellikle zımbalama operasyonlarında merkez dışı kalıp yüklemesinden kaynaklanan aşırı yan itme,-kılavuz bileşenleri, yağlama filmlerinin destekleyebileceğinden daha sert bir şekilde bir araya getirmeye zorlar.

Mekanizmayı anladıktan sonra önleme basittir. Yağlama programlarını istisnasız koruyun. Doğal anti-kızarma özelliklerine sahip kılavuz direk ve burç malzemelerini belirtin. Pres tonajının ve kalıp düzeninin, ortaya çıkan kuvvetleri kılavuz sisteminin nominal kapasitesi dahilinde merkezde tuttuğunu doğrulayın. Merkezi yüklerle çalışan bir damga kalıp kesicisi,-yağlama kalitesi ne olursa olsun kılavuzlarını aşındıracaktır.

Kalıp Seti Bileşenlerinde-İlgili Arızaları Yükleyin

Destek plakası çatlaması, zımba yüklerinin kalıp seti yapısının destekleyebileceğini aştığını gösteren en açık sinyaldir. Bireysel zımbalardan gelen konsantre kuvvetler, destek plakasının basınç akma mukavemetini aştığında, plaka plastik olarak deforme olur. Bu eşik değerinde veya üzerinde tekrarlanan döngüler, plaka kırılana kadar ilerleyen yorulma çatlaklarını başlatır. Temel neden neredeyse her zaman spesifikasyon uyumsuzluğudur: ya destek plakasının sertliği zımba yükleri için çok düşüktür ya da plaka kalınlığı bu yükleri pabuca ulaşmadan önce dağıtmak için yetersizdir.

Aşırı tonaj altında pabuç sapması daha ince bir sorun yaratır. Ayakkabılar her vuruşta elastik olarak bükülür ve daha sonra düz hale gelir. Sapma 0,001 inç'i aşarsa,-ölmek için- yumruk atvuruşun ortasında değişiklik yaparak tutarsız kesim kalitesine neden olur ve hem zımba hem de kalıp bileşenlerinde kenar aşınmasını hızlandırır. Daha kalın ayakkabılar veya daha yüksek-modüllü malzemeler yapısal düzeltmedir.

Zımba ve kalıp arasındaki boşluğun uygun şekilde belirlenmesi, kalıp seti yapısının tamamında kademeli aşınmayı önlemenin en etkili yoludur. Boşluk çok dar olduğunda kesme kuvvetleri yükselir, sıyırma direnci artar ve kılavuz sistemindeki yanal yük artar. Boşluk aşırı olduğunda, malzeme temiz bir şekilde kesilmek yerine yırtılır, bu da sıyırma kuvvetini artıran ve şeridi kılavuz yüzeylere doğru sürükleyen ağır çapakların oluşmasına neden olur. Her iki durum da zamanından önce aşınmanın kalıp seti çerçevesine geri dönmesine neden olur ve damga kalıbı kesici temizleme hatasını sistem-genelinde bir bozulma modeline dönüştürür.

Sorun Giderme Hızlı-Referansı

Çentikleri ve Çapakları Baypas Sinyali Kalıp Seti Durumu

Mühendisler genellikle damgalanmış parçanın birincil özelliklerine odaklanırken ikincil geometride saklı tanılama ipuçlarını göz ardı eder. Progresif kalıplardaki baypas çentikleri belirli bir amaca hizmet eder: önceden oluşturulmuş özelliklerden etkilenmeden şeridin ilerlemesine olanak tanıyan kontrollü bir rahatlama sağlarlar. Damgalama kalıplarındaki baypas çentiklerinin amacı şerit açıklığının ötesine uzanır. Kesim kalitesi, kalıp seti hizalamasını dikkate değer bir hassasiyetle yansıtır.

Sac metal damgalama kalıplarındaki negatif ve pozitif baypas çentikleri tutarsız çapak yüksekliği veya yönlü çapak desenleri gösterdiğinde, kalıp seti bir hizalama sorununun sinyalini veriyordur. Bir tarafta temiz bir şekilde kesilmiş ancak diğer tarafta ağır bir çapak gösteren baypas çentiği, üst pabucun alt pabuca göre yanal olarak kaydığını ve çentik geometrisi boyunca etkili açıklığı değiştirdiğini gösterir. Baypas çentikleri sıkı toleranslara sahip küçük özellikler olduğundan, daha büyük körleme istasyonlarında gözle görülür bozulma görülmeden önce hizalama sapmasını ortaya çıkarırlar.

Herhangi bir kesme özelliğinde çapak oluşumu aynı şekilde çalışır. Tüm çevre boyunca tekdüze çapak, zımbanın kör ama hizalı olduğunu gösteriyor. Çapağın bir tarafta yoğunlaşması doğrudan yanlış hizalamaya işaret eder. Çapak her zaman açıklığın optimalin üzerine çıktığı tarafta büyür, çünkü malzeme bu tarafta temiz bir şekilde kesilmek yerine yırtılır. Bu sinyallerin okunması, mühendislerin damgalama delme kalitesi sorunlarını kalıp setindeki yapısal kökenlerine kadar izlemelerine, sorun zımba arızasına veya hurda üretimine dönüşmeden önce kılavuz sistemi düzeyinde müdahale etmelerine olanak tanır.

Bu bölümdeki her sorun daha önce alınan kararlarla bağlantılıdır: malzeme spesifikasyonu, konfigürasyon seçimi, boşluk değerleri ve bakım disiplini. Kalıp seti rastgele arızalanmaz. Spesifikasyonunun gerçek işletim taleplerine ne kadar iyi uyduğuna göre belirlenen yollar boyunca tahmin edilebileceği gibi başarısız olur. Bu kalıpların tanınması, sorun gidermeyi reaktif tahminden hedefli düzeltmeye dönüştürür ve mühendislik ekibini yalnızca semptomları yamamak yerine tekrarlamayı önleyen bir kalıp seti stratejisi oluşturma konusunda konumlandırır.

Optimum Sonuçlar İçin Kalıp Seti Stratejinizi Tasarlayın

Önceki bölümde izlenen her arıza modeli ortak bir noktayı paylaşır: Temel neden neredeyse hiçbir zaman tek bir bileşende bulunmaz. Bileşenler arasındaki, onları şekillendiren spesifikasyon kararları arasındaki ve onları zaman içinde koruyan veya ihmal eden bakım uygulamaları arasındaki ilişkide yaşar. Bu model, mühendislerin programın en başından itibaren metal damgalama kalıp setlerine nasıl yaklaşmaları gerektiğine dair açık bir ders içeriyor.

Uzun{0}Vadeli Performans için Kalıp Seti Stratejisi Oluşturma

Kalıp seti stratejisi bir satın alma kararı değildir. Malzeme seçimini kılavuz konfigürasyona, konfigürasyonu pres uyumluluğuna, pres uyumluluğunu bakım aralıklarına ve bakım aralıklarını tekrar malzeme aşınma oranlarına bağlayan bir mühendislik disiplinidir. Bir ipliği çektiğinizde tüm sistem yanıt verir.

Bir metal damgalama kalıp seti bir sistem olarak çalışır veya bir parça koleksiyonu olarak başarısız olur. Uzun-vadeli performans, bileşen düzeyinde değil, sistem düzeyinde belirlemeye, bakıma ve sorun gidermeye bağlıdır.

Bu prensibi benimseyen mühendisler her aşamada farklı kararlar alırlar. Burç tipine ve çalışma sıcaklığı aralığına uygun kılavuz direk malzemelerini belirtirler. Ayakkabı kalınlıklarını katalog varsayılanları yerine gerçek tonaj hesaplamalarına göre seçiyorlar. Rastgele takvim tarihlerini değil, iş parçası sertliğini ve üretim hızını yansıtan denetim aralıklarını belirlerler. Sorunlar ortaya çıktığında ise belirtileri izole edilmiş arızalar yerine sistem-düzeyindeki sinyaller olarak okuyorlar.

Sac metal zımbalardan ve kalıplardan baypas çentik teşhislerine kadar bu makalenin tamamında yer alan resmin tamamı, bağlantılı bir mühendislik çerçevesi oluşturur. Metal kalıp damgalama başarısı, her bir elemanın bu çerçevenin bir parçası olarak ele alınmasına bağlıdır. İster satış için standart metal damgalama kalıpları tedarik ediyor olun ister karmaşık ilerici bir uygulama için özel bir çözüm tasarlıyor olun, düşünme süreci aynı kalır: Parçalarla değil sistemle başlayın.

Özel Damgalama Kalıp Mühendisliği Desteğine Erişim

Standart katalog kalıp setleri çok çeşitli uygulamalara hizmet eder. Ancak gereksinimleriniz standart konfigürasyonların ötesine geçtiğinde, boşluk optimizasyonu, kalıp yapısı, zımba ve kaldırıcı mühendisliği, baypas çentik tasarımı, çapak kontrolü veya malzeme akışı analizi entegre uzmanlık gerektirdiğinde, uzman bir mühendislik ortağının değeri açıkça ortaya çıkar.

YICHENbu makalede ele alınan teknik zorluklara doğrudan bağlanan özel damgalama kalıpları mühendislik desteği sağlar. Yetenekleri, kalıp yapısı optimizasyonunu, açıklık spesifikasyonunu, kaldırıcı ve zımba mühendisliğini ve malzeme akışı analizini kapsar ve hazır çözümlerin ulaşamayacağı metal kalıp damgalama karmaşıklığının tüm kapsamını ele alır. YICHEN, bileşen etkileşimlerinin performansı artırdığı-ağır tasarım programlarıyla uğraşan takım mühendisleri için, spesifikasyon kararlarını uzun-üretim güvenilirliğine dönüştüren sistem-düzeyinde uzmanlık sunar.

İleriye giden yol basittir. Kalıp setinize hassas omurga gibi davranın. Bunu bir sistem olarak belirtin. Bunu bir sistem olarak koruyun. Uygulamanız standart seçeneklerin sunduğundan daha fazlasını talep ettiğinde, sistemler üzerinde düşünen mühendislerle iş birliği yapın.

Metal Damgalama Kalıp Setleri Hakkında Sıkça Sorulan Sorular

1. Metal damgalama kalıbı ile kalıp seti arasındaki fark nedir?

Metal damgalama kalıbı, tüm çalışma geometrisi de dahil olmak üzere metal levhayı kesen veya şekillendiren komple aleti ifade eder. Kalıp seti özellikle üst ve alt kalıp pabuçlarından, kılavuz direklerden ve kılavuz burçlardan oluşan ve damgalama işlemleri sırasında bu çalışma bileşenlerini tutan ve hizalayan yapısal çerçevedir. Kalıp seti tonaj altında hassas hizalamayı korur ancak kendi kendine herhangi bir kesme veya şekillendirme gerçekleştirmez. Bunu, vuruştan sonra tekrarlanabilir doğruluk sağlayan omurga olarak düşünün.

2. Arka direk, orta direk, çapraz ve dört-direk kalıp seti konfigürasyonları arasında nasıl seçim yapabilirim?

Seçim kalıp sınıflandırmanıza, pres tipinize ve üretim gereksinimlerinize bağlıdır. Arka direk setleri önden mükemmel erişim sunar ve manuel beslemeye veya kısa-durumlu kesmeye uygundur. Merkez direk setleri, yüksek hızdaki progresif kalıplar için ideal olan dengeli sapma direnci sağlar. Çapraz direk setleri, bileşik kalıplar için iyi bir -dönme önleme stabilitesi sağlar. Dört-direk seti, ağır-tonajlı şekillendirme ve transfer kalıbı işlemleri için maksimum sağlamlık sağlar. Yapılandırmayı, hizalama hassasiyeti ihtiyaçlarınız, malzeme besleme erişimi ve yük dağıtım gereksinimlerinizin özel kombinasyonuyla eşleştirin.

3. Yüksek hacimli damgalamada kalıp seti bileşenleri için en iyi-malzemeler hangileridir?

Yüksek-hacimli uygulamalarda, yüksek krom karbür içeriğinden kaynaklanan mükemmel aşınma direnci nedeniyle kalıp plakaları ve zımba plakaları için D2 takım çeliği (58-62 HRC) tercih edilir. Kılavuz direkleri, hassas kılavuzluk için -sertleştirilmiş veya tamamen sertleştirilmiş-alaşımlı çelikten yapılmış olmalı ve bilyalı yatak burçlarıyla-eşleştirilmelidir. Destek plakaları minimum 50-55 HRC'de sertleştirilmiş takım çeliğine ihtiyaç duyar. Aşındırıcı malzemelerle hacimler milyonlarca darbeye ulaştığında, tungsten karbür kesici uçlar aşınma ömrünü önemli ölçüde uzatır. YICHEN (yichen-group.com/stamping-die/) gibi uzman üreticiler, belirli üretim talepleri için optimize edilmiş özel malzeme kombinasyonları tasarlayabilir.

4. Metal damgalama kalıp seti aşınma açısından ne sıklıkla kontrol edilmelidir?

Denetim aralıkları, keyfi takvim programlarını takip etmek yerine, üretim hacmine ve iş parçası sertliğine göre ölçeklendirilmelidir. Yüksek-mukavemetli çeliklerin yüksek hacimli damgalanması için-her 50.000 ila 100.000 vuruşta bir inceleyin. Yüksek hacimli yumuşak çelik veya alüminyum, 150.000 ila 250.000 vuruş aralığına izin verir. Düşük hacimli veya prototip çalışmaları, her kurulumda veya her 10.000 isabette bir incelemeyi garanti eder. Temel kontrol noktaları arasında kılavuz direk yüzey durumu, burç boşluğu ölçümü, pabuç paralelliği, destek plakası deformasyonu ve yağlama durumu yer alır.

5. Damgalama kalıp setinde yanlış hizalamaya ne sebep olur ve bunu nasıl düzeltirsiniz?

Tahrik kalıp seti yanlış hizalamasının üç temel nedeni vardır: yanal harekete izin veren aşınmış kılavuz burçlar, bağlanmaya veya aşırı serbestliğe neden olan yanlış kılavuz direk boşluğu spesifikasyonu ve sürekli üretim çalışmaları sırasında termal genleşme farklılıkları. Teşhis, birden fazla noktada yanal oynamanın kadranlı gösterge ölçümleriyle başlar. Düzeltme, aşınmış burçların değiştirilmesini, yüzey sonrası durumunun doğrulanmasını ve malzeme özellikleri veya soğutma aralıkları yoluyla termal faktörlerin ele alınmasını içerir. Damgalı parçalar üzerindeki eşit olmayan çapak desenleri hizalama sapmasının gözle görülür en erken belirtisidir.
