Transfer Kalıp Damgalaması: Parasını Ne Zaman Alacağınız ve Ne Zaman Uzak Duracağınız

Jun 28, 2026

Mesaj bırakın

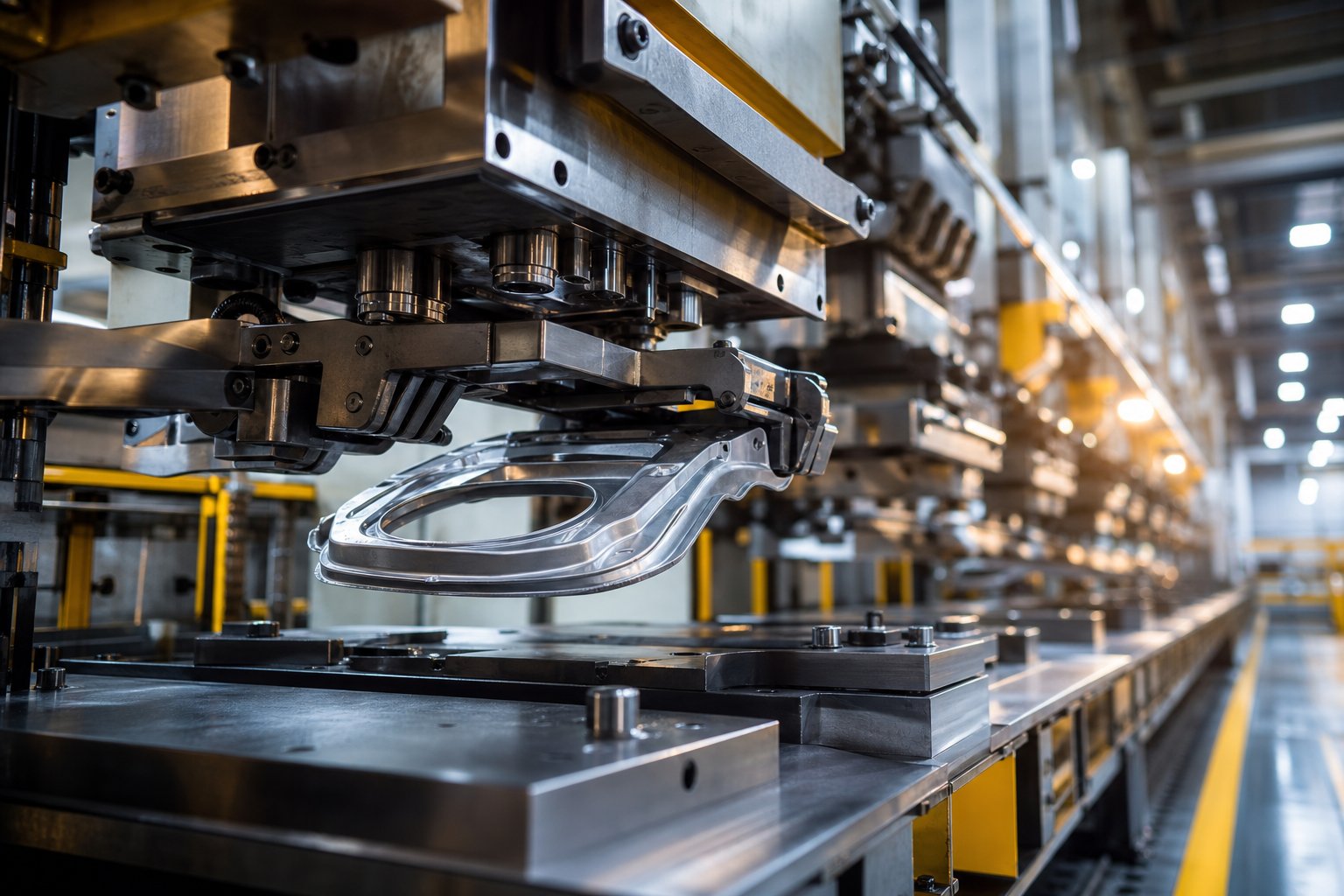

transfer die stamping line with mechanical transfer system moving formed blanks between independent die stations

Transfer Kalıp Damgalama Nedir ve Mühendisler Neden Bunu Seçiyor?

Bir parça, şekillendirme boyunca metal şeride bağlı kalamayacak kadar büyük, çok derin veya geometrik olarak karmaşıksa, farklı bir yaklaşıma ihtiyacınız vardır. Bu yaklaşımtransfer kalıp damgalama.

Transfer Kalıp Damgalamanın Tanımlanması

Transfer kalıbı damgalama, tek tek işlenmemiş parçaların bir bobin veya levhadan ayrıldığı, daha sonra her bir parçayı kaldırma, ilerletme ve çekme, delme, bükme ve düzeltme gibi sıralı işlemler için yerleştiren bir transfer sistemi tarafından bağımsız kalıp istasyonları arasında mekanik olarak taşındığı bir metal şekillendirme işlemidir.

Buradaki kritik ayrım ayrılıktır. İş parçasının baştan sona sürekli bir şeride bağlı kaldığı aşamalı kalıp damgalamanın aksine, transfer damgalama işlenmemiş parçayı erkenden serbest bırakır. Daha sonra mekanik veya servo-tahrikli bir aktarım mekanizması, her bir parçayı tek bir preste birden fazla istasyondan geçirir. Her istasyonun belirli bir işlemi gerçekleştiren kendine ait kalıbı vardır ve parça, hat boyunca hareket ettikçe aşamalı olarak şekillendirilir.

Bu Süreç Neden Ayrı Bir Kategori Olarak Var?

Yapısal bir otomotiv braketini derin-çizmeniz veya çok-eksenli geometriye sahip büyük bir cihaz muhafazası oluşturmanız gerektiğini düşünün. Bu parçayı bir şeride bağlı tutmak malzeme akışı sorunları yaratır, çekme derinliğini sınırlar ve kullanabileceğiniz şekillendirme açılarını kısıtlar. Transfer kalıpları,-döndürülebilen, yeniden konumlandırılabilen ve birden fazla yönden oluşturulabilen serbest duran boşlukları işleyerek bu sorunu çözer.

Bu süreçten en çok fayda sağlayan parça türlerinin birkaç ortak özelliği vardır:

  • Pratik şerit genişliklerini aşan daha büyük geometriler
  • Birden fazla yeniden çizim aşaması gerektiren derin çekmeler
  • Diş çekme, dişler, tırtıllar veya çok-eksenli bükümler içeren karmaşık şekiller
  • İş parçasının her iki tarafında da işlem yapılması gereken parçalar

Transfer kalıpları, ne tek-vuruşlu takımlamanın ne de aşamalı damgalamanın etkili bir şekilde gideremeyeceği bir boşluğu doldurur. Kalıp damgalamanın çok istasyonlu üretkenliğini-yalnızca boş bir ham parçanın sağladığı geometrik özgürlükle birleştiriyor.

Bu makale bir süreç{0}mühendisliği kaynağı olarak oluşturulmuştur. İstasyon-istasyon bazında-mekanikleri, transfer sistemi seçim kriterlerini, DFM kurallarını, maliyet analizi çerçevelerini ve bu yöntemin ne zaman işe yarayıp yaramadığı konusunda dürüst rehberlik bulacaksınız. Amaç, sürecin her aşamada gerçekte nasıl işlediğinden başlayarak, takımlama kararlarını güvenle vermeniz için size teknik temel sağlamaktır.

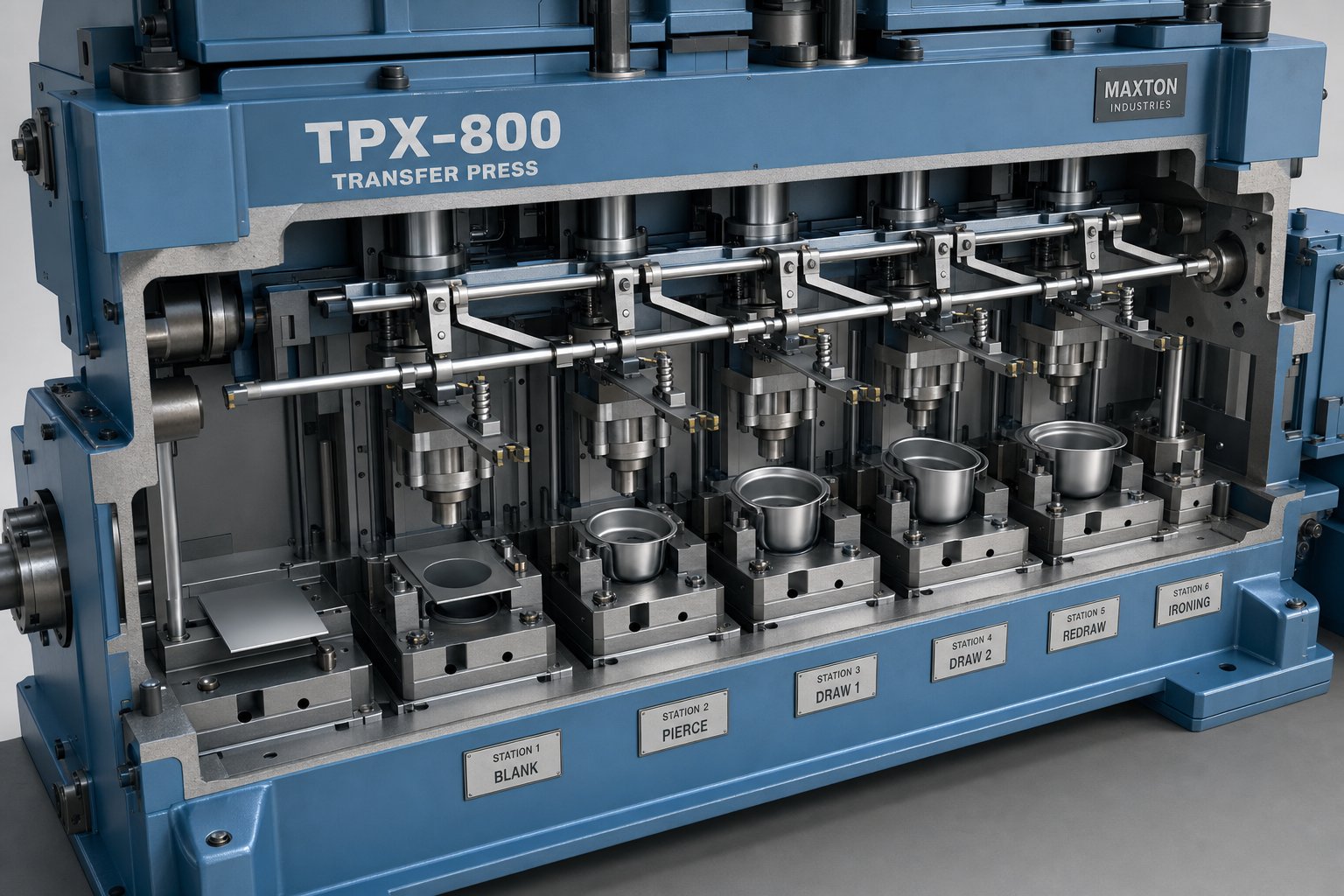

station by station progression in a transfer die press showing blanking through final forming operations

Kalıp Damgalama İş İstasyonunun İstasyona Göre Transferi Nasıl Yapılır?

Serbest duran bir-boş parça kendi kendine hareket etmez. Her transfer kalıp damgalama hattı, malzeme besleme, şekillendirme işlemleri ve parçaları bir istasyondan diğerine taşıyan mekanik sistem arasındaki hassas koordinasyona bağlıdır. Pratikte her aşama şu şekilde işliyor.

Bobinden Ham Ayırma işlemine

Çoğu hat, sacı çözen ve onu bir kesme istasyonuna besleyen bir bobin taşıma sistemiyle başlar. Damgalama besleme yöntemi, ister bobinle-beslenmiş olsun ister önceden-kesilmiş boşluklar bir ayırıcıdan yüklenmiş olsun, hattın nasıl başlayacağını belirler. Bobin besleme, kare veya dikdörtgen boşluklar için iyi sonuç verir; önceden kesilmiş boşluklar ise-düzensiz şekiller için daha iyi malzeme kullanımı sağlar. birbobin/transfer hibrit kurulumu, aşamalı bir kesme kalıbı malzemeyi ayırır ve transfer sistemi, sonraki tüm işlemler için ortaya çıkan işlenmemiş parçayı alır.

Boş kalite burada önemlidir. Çapak yönü, düzlük ve boyutsal tutarlılığın tümü, transfer parmaklarının iş parçasını birinci şekillendirme istasyonunda ne kadar güvenilir bir şekilde kavrayacağını ve konumlandıracağını etkiler.

Sırayla İstasyon İşlemleri

Ayrıldıktan sonra işlenmemiş parça, her biri belirli bir şekillendirme veya kesme işlemini gerçekleştiren bir dizi bağımsız kalıp istasyonundan geçer. Tipik bir transfer presi damgalama dizisi şuna benzer:

  1. Boşaltma - düz levha gerekli profile göre kesilir
  2. İlk çekme - başlangıç ​​fincan veya kabuk şekli oluşur
  3. Yeniden çizin - kabuk bir veya daha fazla aşamada derinleştirilir veya yeniden şekillendirilir
  4. Oluşturulan geometriye - delik, yuva veya unsur delinerek delinir
  5. - kenarları bükme veya flanşlama, son açılara katlanır
  6. - yerel alanın basılması veya kabartılması, hassas kalınlık veya yüzey ayrıntısı alır
  7. Bitmiş parçayı üretmek için - fazla malzemenin kırpılması ve taşıyıcı özellikler kaldırılır

Her parça bu istasyonların hepsini gerektirmez. Bazıları yeniden çizimi atlıyor; diğerleri hurdaların çıkarılmasını sağlamak veya hatve uzunluğunun kısa kalmasına izin vermek için boş istasyonlar ekler. Hatve uzunluğuyla çarpılan istasyon sayısı (tipik olarak boş boyuta göre belirlenir) baskı yatağına sığmalıdır, bu nedenle istasyon sayısı yalnızca bir proses tercihi değil, her zaman fiziksel bir kısıtlamadır.

Basın ve Transfer Zamanlama Koordinasyonu

Transfer mekanizması, pres silindiri açıkken her bir parçayı zaman aralığında istasyonlar arasında kaldırır, ilerletir ve yerleştirir. Bu zamanlama ilişkisi tüm hattın kalp atışıdır. Transferin, koç bir sonraki vuruş için alçalmadan önce, parmak dönüşü de dahil olmak üzere tüm hareket döngüsünü tamamlaması gerekir.

Mekanik bir transfer presinde, kam-tahrikli hareketler presin krank açısına sabitlenir; bu, her kaldırma, kelepçeleme ve ilerlemenin her devirde aynı noktada gerçekleştiği anlamına gelir. Servo-tahrikli sistemler, başlangıç ​​zamanlarını, hızlanmaları ve bekleme noktalarını bağımsız olarak ayarlayabilen programlanabilir hareket profilleri sunar. Bu esneklik dakika başına daha yüksek vuruşlara izin verir çünkü hareket örtüşmeleri (örneğin, kaldırma işleminin tamamen tamamlanmadan önce ilerlemeye başlanması) mekanik değişiklik yapılmadan-ince ayarlanabilmektedir.

Pres spesifikasyonları bir transfer kalıbının yapabileceklerini doğrudan kısıtlar. Tonaj, tüm istasyonlarda aynı anda mevcut olan maksimum şekillendirme kuvvetini belirler. Yatak boyutu istasyonların sayısını ve aralığını sınırlar. Strok uzunluğu, hem çekme derinliğine hem de damgalama besleme parmaklarının müdahale olmadan girip çıkmasına yetecek açıklığa uygun olmalıdır. Bu parametrelerden herhangi biri ile parça gereksinimleri arasındaki bir uyumsuzluk, kalıbın ya sığmayacağı, doğru şekilde oluşmayacağı ya da karlı bir hızda çalışmayacağı anlamına gelir.

Pres vuruşu, transfer hareketi ve istasyon düzeni arasındaki bu mekanik ilişkiler, pres damgalama mühendislerinin neden ön değerlendirmeye yoğun yatırım yaptığını açıklamaktadır. Ancak transfer mekanizmasının kendisi, her biri farklı parça geometrilerine ve üretim taleplerine uygun çeşitli konfigürasyonlarda gelir.

Transfer Sistemi Çeşitleri ve Doğru Olanın Seçilmesi

Aktarım mekanizması, çok-istasyonlu baskı makinesini bir dizi bağımsız araçtan ayıran şeydir. Ne kadar hızlı koşabileceğinizi, hangi parça geometrilerini kullanabileceğinizi ve geçişlerin ne kadar zaman alacağını belirler. Uygulamanız için yanlış sistem tipini seçmek, dakikada vuruş sayısını masada bırakmak veya daha kötüsü, hat her hızlandığında istikrarsızlıkla mücadele etmek anlamına gelir.

Üç-Eksen ve İki-Eksenli Transfer Mekanizmaları

İki-eksenli sistem tek bir düzlemde çalışır, genellikle kaldırır ve ilerletir (X-Z hareketi). Parçayı kalıp yüzeyinden alıp bir sonraki istasyona taşıyorlar ve bırakıyorlar. Parmak geri çekme sırasında konumlandırma, iş parçasının kalıp kapanmadan önce kaymasını önlemek için yaylı pimlere dayanır. Bu sistemler, istasyonlar arasında yeniden yönlendirme gerektirmeyen tutarlı profillere sahip parçalar için iyi çalışır.

Üç-eksenli sistemler bir kelepçe ekseni ekleyerek X-Y-Z düzlemlerinde kaldırma-kelepçe-ilerleme hareketi üretir. Bu üç-eksenli hareket, transfer takımının iş parçasını güvenli bir şekilde kavramasına, alt kalıp bileşenlerinden kaldırmasına, bir sonraki istasyona ilerletmesine ve dar çevre-ölçüsü sınırları içine yerleştirmesine olanak tanır. GibiMetal Şekillendirme Dergisi notlarıparça geometrisi, yuvalama blokları ve konumlayıcı pimlerin bir kombinasyonu, bu sistemlerde parmak geri çekilmesi sırasında yönlendirmeyi korur.

Üç-eksenli konfigürasyonlar genellikle plakaya-monte veya presle-monte edilir; transfer presi takım bileşenleri, alt kalıp çelikleri, kamlar ve kılavuz bileşenlerle girişimi önlerken parmakların dönüş yolu için açıklık sağlayacak şekilde tasarlanmıştır. Kalıpla monte edilen varyantlar, daha kısa hareket mesafeleri nedeniyle daha hızlı strok hızları elde edebilir, ancak bunlar tasarımı karmaşık hale getirir.

Servo-Tahrikli Sistemler ve Mekanik Transferlere Göre Avantajları

Geleneksel kam-tahrikli transfer presleri her hareketi pres krank açısına bağlar. Kaldırma, ilerletme ve kelepçeleme zamanlamaları sabittir, yani mekanik ayarlama olmadan farklı parça ağırlıklarına veya geometrilerine uyum sağlayamazlar. Bu sağlamlık, tek parça ailesini yıllarca çalıştıran özel hatlarda işe yarar.

Servo-tahrikli sistemler denklemi değiştirir. Hareket profilleri programlanabilir hale gelir; böylece operatör hareket mesafelerini, hızlanma eğrilerini ve her eksenin hareketinin ne zaman başlayıp ne zaman biteceğinin zamanlamasını ayarlayabilir. Pratik avantajlar önemlidir:

  • Daha hızlı geçiş - yeni hareket profili, kam değişimi gerektirmek yerine dijital olarak yüklenir
  • Daha yüksek SPM potansiyeline sahip - hareket çakışması (kaldırma tamamlanmadan önce ilerlemenin başlatılması), donanım değişikliği olmadan-ince ayar yapılabilir
  • Asimetrik parça taşıma Her iki tarafta - farklı hızlanma profili, eşit olmayan ağırlık dağılımını telafi eder
  • Azaltılmış titreşim - yuvarlatılmış hareket geçişleri ve optimize edilmiş G-kuvvetleri, hızda boş stabilitesini artırır

Daha büyük, daha ağır iş parçaları, daha güçlü transfer kolları ve parmakları gerektirir; bu da sistem ataletini artırır ve genellikle daha yavaş çalışma hızları gerektirir. Transfer-hareket simülasyonu, kabul edilebilir atalet seviyelerini, doğru konumlandırmayı ve uzun transfer-sistem ömrünü dengeleyen bir profilin belirlenmesine yardımcı olur. İnce malzemeler ise tam tersi bir zorluk yaratır: Daha az sertlik, onları yüksek-hızlanma hareketleri sırasında titreşime karşı savunmasız hale getirir.

Bağlanmak İki-Eksenli (Mekanik) Üç-Eksen (Mekanik) Servo-Tahrikli (2 veya 3 Eksen)
Hareket Eksenleri Kaldırma + İlerletme Kaldırma + Kelepçe + İlerletme Programlanabilir (2 veya 3 eksen)
Hız Aralığı (SPM) Orta (sabit eğri) Orta (sabit eğri) Yüksek (optimize edilebilir örtüşme)
Parça Ağırlığı Kapasitesi Hafif ila orta Orta ila ağır Tam aralık (profile-bağımlı)
Değişim Süresi Uzun (mekanik takas) Uzun (mekanik takas) Kısa (dijital profil yükleme)
En İyi-Fit Uygulamaları Basit geometriler, tutarlı profiller Derin çizimler, büyük paneller, çok-düzlemli parçalar Karma üretim, asimetrik parçalar, yüksek-SPM hedefleri

Seçim sonuçta sistemi üretim gerçekliğinizle eşleştirmeye gelir. Derin-çekilmiş bir muhafazayı on yıl boyunca çalıştıran özel-yüksek hacimli bir hat, sağlam bir üç-eksenli mekanik sistemi haklı gösterebilir. Paylaşılan transfer preslerine birden fazla parça numarası damgalayan bir tesis, servo esnekliğinden ve daha hızlı değişimden yararlanır. Parça geometrisi, ağırlık, hız hedefleri ve istasyon aralığının her biri alanı daraltır, ancak karar aynı zamanda takım karışımınızın ekipmanın ömrü boyunca nasıl gelişeceğine de bağlıdır.

Elbette transfer sistemi denklemin sadece yarısıdır. Diğer yarısı ise transfer kalıbının doğru takımlama stratejisi olup olmadığı veya ilerici kalıbın işi daha düşük maliyetle ve daha kısa teslim süresiyle halledip gerçekleştiremeyeceğidir.

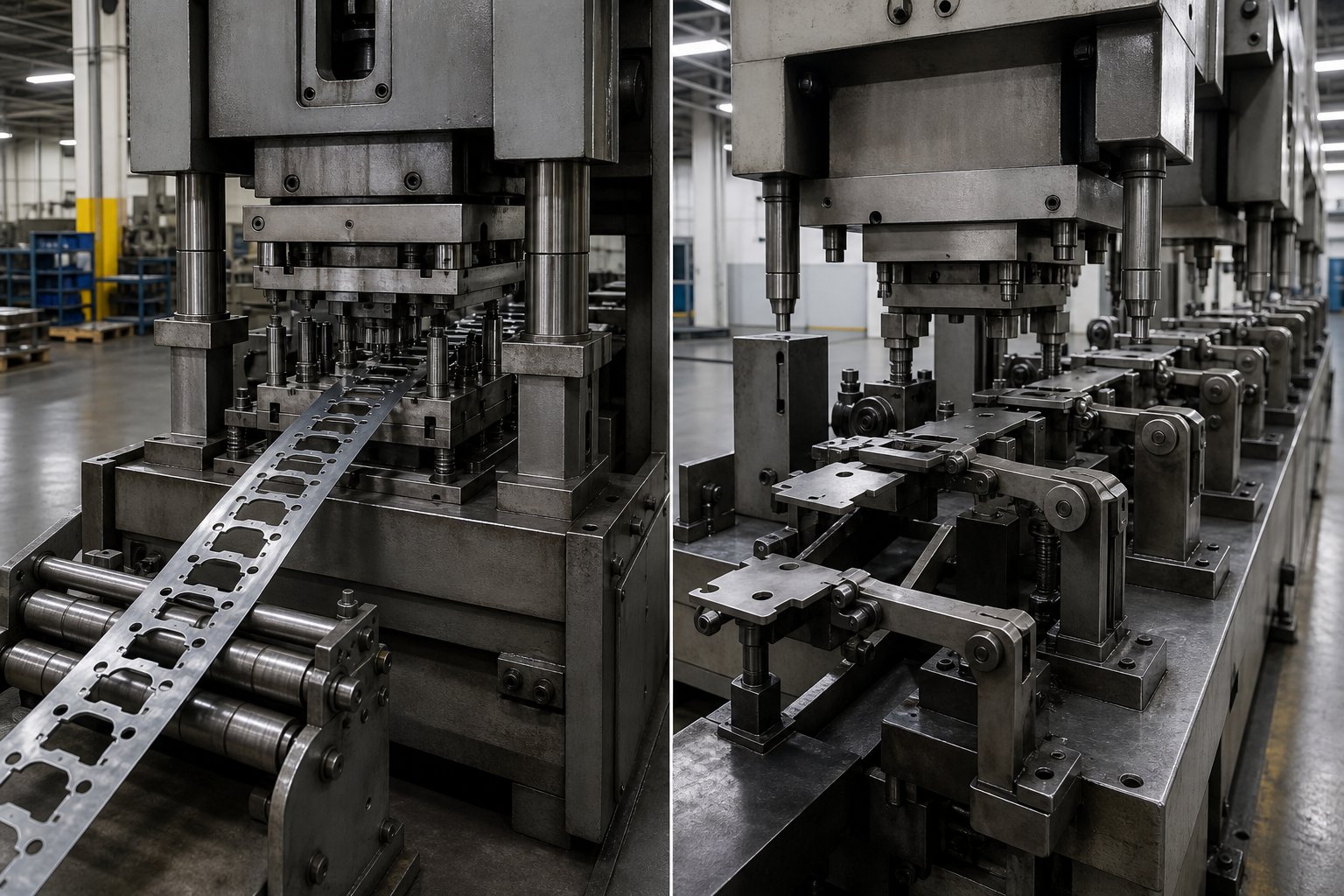

visual comparison of progressive die stamping with strip fed parts versus transfer die stamping with free standing blanks

Transfer Kalıp Damgalaması ve Aşamalı Kalıp Damgalaması

Peki aşamalı kalıp nedir ve bir parça ne zaman bir parçayı aşar? Aşamalı bir damgalama kalıbı, iş parçasını her istasyonda ilerledikçe sürekli bir metal şeride bağlı tutar. Bu şerit bağlantısı hem sürecin en büyük verimlilik avantajı hem de temel geometrik kısıtlamasıdır. Progresif kalıplar, hala bağlıyken tamamen şekillendirilebilen parçalar için hız ve malzeme kullanımı açısından üstündür. Aktarım kalıpları, bu bağlantının bir sınırlama haline geldiği yerde görevi devralır.

Asıl soru hangi yöntemin daha iyi olduğu değil. Hangi yöntemin parçanıza, hacminize ve bütçenize özel taleplerle eşleştiğidir.

Her Süreç İçin Anahtar Seçim Kriterleri

Aşamalı kalıp damgalamanın mı yoksa transfer kalıp damgalamanın mı doğru seçim olduğunu ölçülebilir birkaç faktör belirler:

  • Parça geometrisi karmaşıklığı- Progresif metal damgalama, düz veya sığ-şekilli geometrileri verimli bir şekilde işler, ancak derin çanaklar, çok-eksenli bükümler veya iş parçasının her iki tarafında işlemler gerektiren parçalar, bir transfer kalıbının sağladığı özgürlüğe ihtiyaç duyar.
  • Parça boyutu- Şerit genişliği ve pres yatağı boyutları, progresif kalıpları sınırlar. Bir parçanın en büyük boyutu kabaca 300-450 mm'yi aştığında şerit bütünlüğünü korumak pratik olmaz. Transfer araçları, büyük kabukları, çerçeveleri ve yapısal panelleri bu kısıtlama olmadan işler.
  • Derinlik çiz- Aşamalı damgalama, genellikle 1:1 derinlik--çap- oranlarının altındaki yüzeysel çizimleri yönetebilir. Daha derin çizimler, yalnızca aktarım sistemlerinin desteklediği, boş durumdaki boş durumdayken birden fazla yeniden çizim aşaması gerektirir.
  • Malzeme kalınlığı- Çok ince stok (0,5 mm'nin altında) ilerici kalıplarda iyi şekilde beslenir ve pilotlanır. Özellikle 3 mm'nin üzerindeki daha kalın malzemeler, daha yüksek şekillendirme kuvvetleri ve daha belirgin bir geri esneme oluşturur; bu da genellikle istasyon-istasyona-yeniden konumlandırmanın kontrolü iyileştirdiği transfer kurulumlarını tercih eder.
  • Tolerans gereksinimleri- Her iki yöntem de sıkı toleranslara ulaşır, ancak aktarım kalıpları yukarı yöndeki işlemleri etkilemeden bireysel istasyon ayarlarına izin verir. Progresif kalıplar tüm şeridin tam olarak hizalanmış kalmasını gerektirir, bu da lokal düzeltmeleri daha da zorlaştırır.
Kriter Progresif Kalıp Damgalama Transfer Kalıp Damgalama
Parça Boyutu Küçük ila orta (şerit genişliğiyle sınırlıdır) Orta ila büyük (baskı yatağıyla sınırlıdır)
Derinlik Çiz Sığ (tipik olarak 1:1 oranından az) Derin (1:1 veya daha büyük, birden fazla yeniden çizim)
İstasyon Sayısı Genellikle tek bir kalıp bloğunda 8-20+ Tipik olarak 4-12 bağımsız istasyon
Malzeme Kullanımı Daha yüksek (sürekli şerit, daha az hurda) Orta (boş yuvalamaya bağlı)
Takım Maliyeti Daha yüksek ön ödeme (tek karmaşık kalıp bloğu) İstasyon başına daha düşük ancak istasyon sayısıyla kümülatif
İdeal Hacim Aralığı Yüksek hacim (yıllık 500.000+) Orta ila yükseğe (yıllık 50K-500K+)

Her İki Yöntemin Rekabet Ettiği Gri Bölge

Her parça düzgün bir şekilde tek bir kategoriye girmez. Orta derecede çekme derinliğine ve birkaç delinmiş özelliğe sahip orta-boyutlu bir braket, teknik olarak aşamalı veya transfer kalıbında çalıştırılabilir. Bu gri bölgeyle düzenli olarak karşılaşacaksınız ve karar genellikle katı sınırlardan ziyade ikincil faktörlere göre verilecek.

Çapı yaklaşık 150 mm olan, 1:1 derinlik-çap-oranına sahip, dört delikli ve flanşlı kenarlı çekilmiş bir mahfaza düşünün. Malzemenin yeterince ince olması ve şerit genişliğinin aşırı taşıyıcı malzeme olmadan çekmeyi karşılaması durumunda, aşamalı bir damgalama kalıbı bu parçayı oluşturabilir. Bir transfer kalıbı aynı şeyi daha az şekillendirme kısıtlamasıyla gerçekleştirir ancak ayrı bir kesme adımı ve bir transfer mekanizması gerektirir.

Bu sınırda durumlarda üç soru sorun:

  • Parçanın, aşamalı bir takımda şerit kesmeyi gerektirecek birden fazla düzlemde işlemlere ihtiyacı var mı?
  • Geniş aşamalı şeritten kaynaklanan malzeme kullanım kayıpları, daha yüksek SPM'nin maliyet avantajını dengeleyecek mi?
  • Üretim hacmi, aşamalı kalıp yapımının tipik olarak daha uzun teslim süresini haklı çıkarıyor mu?

İlk soruya evet yanıtı verirseniz, varsayılan olarak transfer kazanır. Cevap hayır ise karar ekonomiye kayar.

Maliyet ve Hacim Geçiş Noktaları

Progresif kalıplar, daha hızlı çalıştıkları ve malzeme israfını minimum düzeyde tuttukları için genellikle çok yüksek hacimlerde{0}}daha düşük parça başına maliyet sağlar. Ancak takım yatırımları tek bir karmaşık kalıp bloğuna-önden yüklenmiştir. Transfer kalıpları bu yatırımı bağımsız istasyonlara yayar; bu da bireysel olarak daha az maliyetlidir ancak istasyon sayısı arttıkça artar.

Aşamalı damgalamanın parça başına daha ucuz hale geldiği geçiş noktası karmaşıklığa bağlıdır. Birkaç kıvrımlı basit düz parçalar için, yıllık 100.000 parçanın üzerindeki neredeyse her hacimde aşamalı metal damgalama kazanır. Derin-çekilmiş veya çok-eksenli parçalar için, transfer kalıpları genellikle yüzbinlerce sayıda rekabetçi olmaya devam ediyor çünkü bunun alternatifi, parça başına avantajı aşındıran son derece karmaşık aşamalı kalıp veya ikincil işlemler olacaktır.

Bunu şu şekilde düşünün: Eğer rolünüz şeritte kalabilir ve şerit bir yük oluşturmadan tamamen şekillenebilirse, ilerleme muhtemelen en verimli yolunuzdur. Şerit bağlantı kuvvetlerinin geometriden, çekme derinliğinden veya tolerans kontrolünden taviz verdiği anda transfer takımları yerini alır. Malzemenin kendisi de bu kararda rol oynar çünkü farklı alaşımlar, süreç seçimiyle doğrudan etkileşime giren kendi şekillendirme sınırlarını empoze eder.

Malzeme Seçimi ve Şekillendirilebilirlik Yönergeleri

Her şekillendirme işleminin maddi sınırları vardır ve bu sınırlar, parçanızın her istasyonda sorunsuz bir şekilde mi çalışacağını yoksa kalıpla mı mücadele edeceğini belirler. Transfer kalıp damgalamada malzeme seçimi istasyon sayısını, pres tonajını, kalıp aşınma oranını ve geri esneme telafisinin karmaşıklığını etkiler. Doğru alaşımı seçmek yalnızca dayanıklılıkla ilgili bir karar değildir. Bu bir süreç-mühendisliği kararıdır.

Transfer Kalıp Şekillendirmeye Uygun Metaller ve Alaşımlar

Transfer kalıpları çok çeşitli progresif damgalama malzemelerini işler, ancak bazı alaşımlar bu sürecin çok-istasyonlu, derin-derin{-yetenekli doğasına doğal olarak uygundur. En yaygın ailelerin performansı şu şekildedir:

Düşük-karbonlu çelik (SPCC, DC01-DC06)iş gücü olmaya devam ediyor. %28-42'lik uzama değerleri ve 1,5 ile 2,0 arasındaki r değerleri ile bu kaliteler derin ve tahmin edilebilir bir şekilde çizilir. Çelik aşamalı damgalama, bu malzeme ailesindeki birçok basit parçayı kapsar, ancak çekme derinliği veya parça boyutu, aşamalı şerit sınırlarını aştığında, herhangi bir şekillendirilebilirlik sorunu olmaksızın transfer takımları devreye girer.

Yüksek-mukavemetli, düşük-alaşımlı çelik (HSLA)Orta derecede uzamayla (%18-25) 450-700 MPa çekme mukavemeti sunar. Gerilme lokalizasyonunu önlemek için daha yüksek pres tonajı ve dikkatli istasyon sıralaması gerektirir, ancak transfer kalıpları bunu bağımsız olarak optimize edilmiş istasyonlar aracılığıyla karşılar.

Paslanmaz çelik (304, 316, 430)benzersiz bir meydan okuma sunuyor. 304 ve 316 gibi östenitik kaliteler şekillendirme sırasında-hızla sertleşir ve her çekme işleminden sonra %10-20 mukavemet kazanır. Bu, birbirini izleyen her istasyonun daha sert, daha esnek bir iş parçası göreceği anlamına gelir. Paslanmaz çelik aşamalı damgalama sığ, küçük parçalar için iyi sonuç verirken, daha derin paslanmaz çekimler neredeyse her zaman transfer takımını gerektirir çünkü bağımsız istasyonlar giderek artan sertliği karşılayacak şekilde ayarlanabilir.

Alüminyum alaşımları (5052, 6061)hafif ve iletkendirler ancak daha düşük r-değerlerine sahiptirler (0,6-1,0), bu da onları derin çekmeler sırasında incelmeye yatkın hale getirir. Transfer kalıpları, çekişi adım başına daha küçük azalmalarla daha fazla istasyona yayarak telafi eder.

Bakır ve pirinç (C110, C260)Progresif kalıplardaki çoğu konnektör ve terminal işini ele alan bakır aşamalı damgalama ile mükemmel süneklik sunar. Bununla birlikte, daha büyük bakır baralar veya derin-çekilmiş pirinç muhafazalar, parça boyutu veya çekme geometrisi bir şeridin destekleyebileceği alanı aştığında transfer takımlarından yararlanır.

Malzeme Ailesi Tipik Kalınlık Aralığı Uzama (%) Transfer Kalıbı Uygunluk Notları
Düşük{0}karbonlu çelik (DC01-DC06) 0.5 - 6.0 mm 28 - 42% Mükemmel derin-çekim performansı; yüksek r-değer, çok-aşamalı çekilişleri destekler
HSLA çeliği 0.8 - 4.0 mm 18 - 25% Güç-/ağırlığa-iyi düzeyde; daha yüksek tonaj ve daha fazla çekme istasyonuna ihtiyaç var
Paslanmaz çelik (304, 316) 0.3 - 3.0 mm 40 - 55% Yüksek iş sertleşmesi; istasyon-istasyon bazında-kuvvet ayarlamaları gerektirir
Paslanmaz çelik (430) 0.3 - 3.0 mm 22 - 30% Ferritik; 304'e göre daha az iş sertleşmesi ancak daha düşük uzama
Alüminyum (5052, 6061) 0.5 - 4.0 mm 12 - 25% Düşük r-değeri; incelmeyi önlemek için daha fazla yeniden çizim aşamasına ihtiyaç var
Bakır (C110) 0.3 - 2.0 mm 30 - 45% Son derece sünek; derin-çekilmiş elektrik muhafazalarına uygundur
Pirinç (C260) 0.3 - 3.0 mm 35 - 50% İyi şekillendirilebilirlik; Uygun yağlama olmadan aşınmaya dikkat edin

Kalınlık Aralıkları ve Şekillendirilebilirlik Kısıtlamaları

Malzeme kalınlığı iki kritik süreç değişkenini doğrudan ölçeklendirir: pres tonajı ve istasyon sayısı. Daha kalın stok, her şekillendirme ve kesme istasyonunda daha fazla kuvvet gerektirir ve tüm aktif istasyonlardaki kümülatif tonajın, pres kapasitesi dahilinde kalması gerekir. 3 mm HSLA çeliğinden çekilen bir parça, altı istasyona yayılmış 400+ ton gerektirebilirken, 1 mm düşük- karbonlu çelikteki aynı geometri yalnızca 120 tona ihtiyaç duyabilir.

Kalınlık aynı zamanda parçanın kaç çekme aşamasına ihtiyaç duyduğunu da etkiler. r-değeri (plastik gerinim oranı), bir malzemenin çekme sırasında incelmeye ne kadar iyi direnç gösterdiğini gösterir. 2,0'a yakın r{-değerine sahip düşük-karbonlu çelik, tek bir istasyonda kabaca 2,0:1'lik bir çekme oranına ulaşabilir. r=0.7 değerindeki alüminyum, duvar incelmesinin kabul edilemez hale gelmesinden önce yalnızca 1,5:1'i idare edebilir, bu da ek bir yeniden çizim istasyonuna ihtiyacınız olduğu anlamına gelir. Eklenen her istasyon takım maliyetini artırır, teslim süresini uzatır ve daha fazla pres yatağı uzunluğu gerektirir.

Toleransların sıkı olduğu hassas kalıp damgalama uygulamaları için, daha kalın malzemeler aynı zamanda kalınlıkla birlikte elastik toparlanma ölçekleri nedeniyle istasyondan istasyona boyutsal değişimi de artırır. Geri yaylanmanın baskın zorluk haline geldiği yer burasıdır.

Geri Yaylanma Telafi Stratejileri

Geri esneme, şekillendirme basıncı serbest bırakıldığında meydana gelen elastik toparlanmadır. Her malzeme geri yaylanır, ancak büyüklüğü önemli ölçüde değişir. HSLA çelikleri ve östenitik paslanmaz kaliteleri, yumuşak çeliğe göre önemli ölçüde daha fazla geri esneme üretir ve bazen hedef açıya ulaşmak için 3-5 derecelik aşırı bükülme gerektirir.

Transfer kalıp damgalama aslında geri esnemeyi yönetmek için yapısal bir avantaj sunar. Her istasyon bağımsız çalıştığı için mühendisler her adımda farklı dengeleme stratejileri uygulayabilirler. Asistematik yaklaşımKalıp simülasyonunda kullanılan dört aşamayı takip eder: beklenen geri esneme büyüklüğünü ölçün, baskı veya ütüleme gibi işlem değişiklikleriyle bunu azaltın, malzeme değişimine duyarlılığı değerlendirerek tekrarlanabilirliği kontrol edin ve ardından kalıp yüzeylerini aşırı bükerek telafi edin.

Pratikte bu şu anlama gelir:

  • Çekme istasyonları, duvar kalınlığı değişimini azaltan ve geometriyi sabitleyen ütüleme bölümleri içerebilir
  • Bükme istasyonları, malzemenin çekme mukavemeti ve kalınlığına göre hesaplanan miktarda aşırı bükülür
  • Son istasyonlar, boyutları tolerans aralığına getirmek için kritik özellikleri yeniden düzenleyebilir veya yeniden düzenleyebilir
  • Simülasyon, herhangi bir takım çeliği işlenmeden önce telafi vektörünü doğrular

304 paslanmaz gibi yüksek sertleşme oranlarına sahip malzemeler, ilk çekmeden son istasyona kadar geri esneme davranışlarını değiştirir çünkü her şekillendirme adımı akma mukavemetini artırır. Bu aşamalı sertleşme sabit varsayılmamalı, istasyon istasyon modellenmelidir. Gelişmiş yüksek-mukavemetli malzemelerin projeleri aşamalı işlemlerden transfer araçlarına doğru itmesinin temel nedenlerinden biri budur: bağımsız istasyonlar bağımsız dengelemeye izin verirken, aşamalı şerit tüm bağlı istasyonlar genelinde tek ve uzlaşmacı bir dengeleme stratejisini zorlar.

Malzeme özellikleri fiziksel olarak mümkün olanın sınırlarını belirler. Bir sonraki zorluk, parçanın kendisini, her istasyonda bu sınırlara saygı duyulacak şekilde tasarlamaktır; bu noktada üretilebilirlik kuralları ve simülasyon oluşturma hayati önem taşır.

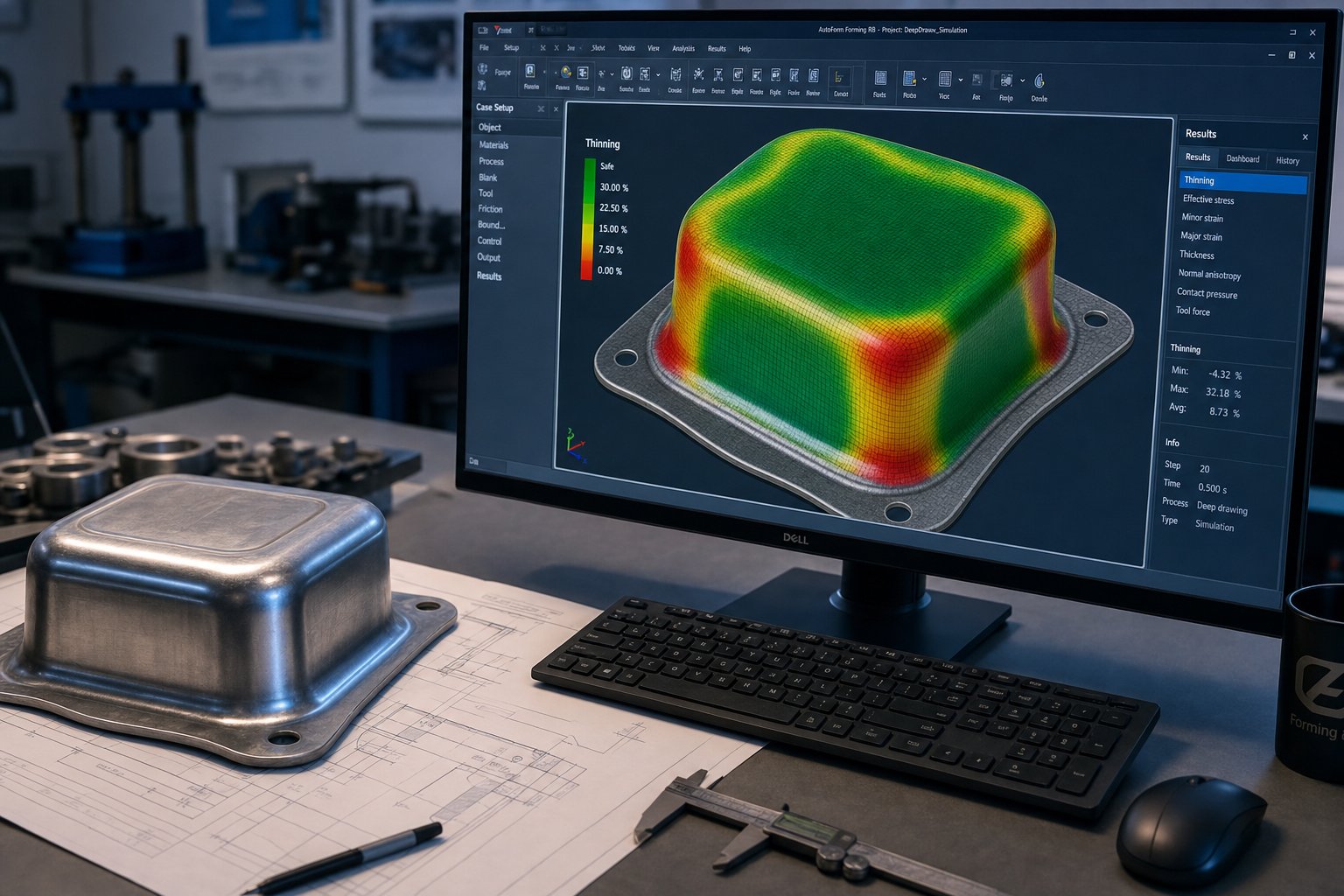

forming simulation software analyzing thinning and stress distribution across a multi station transfer die sequence

Transfer Kalıp Damgalamada Üretilebilirlik Tasarımı

Malzeme özellikleri fiziksel olarak neyin mümkün olduğunu tanımlar. Parça tasarımı, her istasyonda bu fiziksel sınırlara uyulup uyulmadığını veya ihlal edilip edilmediğini belirler. İyi-tasarlanmış bir transfer kalıbı parçası, malzemeyi aşırı zorlamadan, kalıplamaya müdahale etmeden ve gereksiz istasyonları sıraya sokmaya zorlamadan her aşamadan geçer. Kötü tasarlanmış bir sistem hurda üretir, takım maliyetini artırır ve teslim süresini aylarca uzatır.

Aşağıdaki DFM kuralları teorik tercihler değildir. Bunlar, bir transfer kalıbı kapatıldığında metalin gerçekte nasıl davrandığından türetilen kısıtlamalardır.

İstasyon Yerleşim Mantığı ve Sıralama Kuralları

Bir transfer kalıbındaki istasyon sıralaması keyfi değildir. Her operasyon, malzemenin daha önce neler yaşadığını ve daha neler geçirmesi gerektiğini hesaba katmalıdır. Amaç, gerinim birikimini yönetmek, şekillendirme özellikleri arasındaki etkileşimi önlemek ve toplam istasyon sayısını en aza indirmektir.

Deneyimli kalıp mühendislerinin operasyonları nasıl sıralayacağını belirleyen birkaç prensip vardır:

  • Delmeden önce çizin- Düz bir boşluğa açılan delikler, malzemenin daha sonra çekilmesi durumunda deforme olacaktır. Delikler, oluşturulmuş alanlardan etkilenmeyecek kadar uzakta olmadığı sürece, delinmiş unsurları eklemeden önce daima büyük şekillendirme işlemlerini tamamlayın.
  • Nihai formdan önceki kaba form- Giderek daha küçük azalmalarla birden fazla istasyona derin çekimler dağıtın. %45-50 azalmayla ilk çekme, ardından %25-30 ve %15-20'de yeniden çekme, istasyon sayısını en aza indirirken yırtılmayı da önler.
  • Şekil verdikten sonra kırpın- Son trim istasyonları, fazla flanş malzemesini ancak tüm çekme ve flanşlama işlemleri tamamlandıktan sonra giderir. Çok erken kesme, sonraki çekme istasyonlarının kontrollü akış için ihtiyaç duyduğu malzemeyi ortadan kaldırır.
  • Ağır şekillendirmeyi hassas özelliklerden ayırın- Yüksek-kuvvetli çekme istasyonları titreşim ve hafif konum değişikliği yaratır. Basma, kabartma ve sıkı-toleranslı delme, kuvvetlerin daha düşük ve parça konumlandırmasının daha stabil olduğu sonraki istasyonlara aittir.
  • Boştaki istasyonları stratejik olarak dahil edin- Alet içermeyen boş istasyonlar, hurdanın kalıptan çıkmasına izin verir, parça kaldırıcılar için alan sağlar ve takım müdahalesini zorlamadan istasyonlar arasındaki eğimi tutarlı tutar.

Her ilave istasyon maliyeti artırır ve daha fazla pres yatağı uzunluğu gerektirir. Güvenli bir şekilde oluşturulması için on iki istasyona ihtiyaç duyan bir parça, mevcut bir baskı makinesine sığmayabilir ve bu da projeyi daha büyük bir makineye veya yeniden tasarıma doğru itebilir. Bu nedenle istasyon sayısı doğrudan ekonomik bir kaldıraç haline gelir: parça geometrisindeki karmaşıklığın azaltılması çoğu zaman bir istasyonun ortadan kalkmasını sağlar, bu da ortadan kaldırılan aşama başına takım maliyetini %8-15 oranında azaltır.

Özellik Yerleştirme ve Geometri Kısıtlamaları

Unsurları parçanın üzerine nereye yerleştirdiğiniz ve bunları ne kadar agresif bir şekilde boyutlandırdığınız, transfer kalıbının geometriyi güvenilir bir şekilde üretip üretemeyeceğini doğrudan belirler. Şerit gerginliğini korurken artımlı olarak özellikler oluşturan aşamalı damgalama aletinin aksine, bir transfer kalıbındaki serbest-işlenmemiş parça, konumlandırma için tamamen kalıp boşluğuna ve iş parçası tutucusuna dayanır. Bu, özellik yerleştirme kurallarının bazı açılardan daha katı olduğu anlamına gelir.

Transfer kalıbı üretimi için parçaları detaylandırırken bu yönergeleri izleyin:

  • Minimum delik--kenar mesafesi- Delinmiş delikleri herhangi bir kenar veya büküm hattından malzeme kalınlığının en az 1,5 ila 2 katı uzaklıkta tutun. Daha yakın yerleştirme, sonraki şekillendirme sırasında bozulmaya neden olur veya çapaklanmaya- yatkın zayıf bölgeler oluşturur.
  • Çizim{0}}kalınlığa-oran- Silindirik çekimler için, tek bir istasyon genellikle malzemeye bağlı olarak 1,5:1 ila 2:1 derinlik-/çap oranına ulaşır. Bunun aşılması, her biri takım maliyeti ekleyen ilave yeniden çizim istasyonları gerektirir.
  • Minimum iç yarıçap- Çatlama olmadan güvenilir şekillendirme için iç köşe yarıçapları malzeme kalınlığının en az 3-4 katı olmalıdır. 2 kat kalınlığa kadar itmek mümkündür ancak ekstra çekme aşamaları gerektirir ve reddedilme riskini artırır.
  • Özellik aralığı- İlgili gerinim alanları arasındaki etkileşimi önlemek için bitişik özellikler (delikler, kabartmalar, nervürler) arasında en az 3 kat malzeme kalınlığını koruyun.
  • Düzgün duvar kalınlığı hedefleri- Çizim sırasında yan duvarların inceldiğinin bilincinde olarak tasarım yapın. Parçanın her yerde nominal sac ölçüsünde çıkacağını varsaymak yerine, duvar kalınlığına ilişkin fonksiyonel toleransları belirtin.
  • Derin özelliklerde cömert taslak açıları- 1-2 derecelik taslak bile parçanın çıkarılmasını kolaylaştırır ve dikey yüzeylerde kalıp aşınmasını azaltır.

Bu kuralların her birinin bir maliyet etkisi vardır. Daha dar yarıçap, daha fazla istasyon anlamına gelir. Daha yakın delik yerleşimi, ilave risk ve daha sıkı süreç pencereleri anlamına gelir. Aşamalı damgalama işlemi bazen bu kısıtlamaları ortadan kaldırabilir çünkü taşıyıcı şerit özellikler etrafında yerleşik malzeme desteği-sağlar. Transfer kalıplamada, işlenmemiş parça tek başına durur ve her özelliğin, harici takviye olmadan şekillendirme kuvvetlerine dayanması gerekir.

Simülasyon Şekillendirme Kalıp Tasarımını Nasıl Doğrular?

Temel kurallar sizi uygun bir başlangıç ​​noktasına götürür. Simülasyon sizi doğrulanmış bir tasarıma götürür. Tüm istasyon dizisinin sonlu eleman analizi, hiçbir manuel hesaplamanın tahmin edemeyeceği sorunları ortaya çıkarır: bitişik özellikler arasında yerel incelme, desteklenmeyen flanş bölgelerinde kırışıklık veya tolerans dışı son boyutlara-birleşen istasyonlar arasındaki geri esneme etkileşimleri.

Buna göreKeysight'ın damgalama simülasyonu araştırması, süreç mühendisliği aşamasındaki sanal doğrulama, fiziksel aletler üretilmeden önce en uygun boş şeklin belirlenmesine, kalıp yüzeyi tasarımının değerlendirilmesine ve uygun şekillendirilebilirliği sağlamak için -çekme davranışını tahmin etmeye yardımcı olur. Bu, geleneksel kalıp geliştirmeyi zorlaştıran pahalı deneme-ve-yanılma döngülerini ortadan kaldırır.

Transfer kalıbı ve damgalama projeleri için sağlam bir simülasyon iş akışı şu sırayı takip eder:

  1. Ham geometri ve malzeme özelliklerini modelleyin (gerilim-gerinim eğrisi, r-değeri, kalınlık)
  2. Zımba, kalıp ve ham tutucu yüzeyleri de dahil olmak üzere her istasyonun takım geometrisini tanımlayın
  3. Önceki istasyonlardan gerinim geçmişini ileriye taşıyarak her şekillendirme aşamasını sırayla simüle edin
  4. Boyun eğme veya yarılma riskini kontrol etmek için her istasyonda şekillendirme limit diyagramlarını (FLD) değerlendirin
  5. Her işlemden sonra ve son sürümde geri esnemeyi değerlendirin
  6. Tüm elemanlar güvenli şekillendirme sınırları içerisine girene kadar kalıp geometrisi, yarıçapı veya istasyon sayısı üzerinde yineleme yapın

Kritik anlayış, simülasyonun yalnızca tek başına her istasyonun değil, tüm istasyonların kümülatif etkisini modellemesi gerektiğidir. Üçüncü istasyonda kabul edilebilir bir incelme ile hayatta kalan bir işlenmemiş parça, beşinci istasyonda başarısız olabilir çünkü daha önceki operasyonlardan kaynaklanan birikmiş gerinim yetersiz sünekliğe neden olmuştur. Bu sıralı bağımlılık, aşamalı kalıp damgalama işleminin bazı durumlarda simüle edilmesini daha basit hale getiren şeydir - şerit bağlantısı, malzeme akışını öngörülebilir şekillerde kısıtlar. Transfer kalıbı simülasyonu, her yeniden konumlandırma ve şekillendirme olayı boyunca tamamen serbest bir iş parçasını izlemelidir.

Karmaşık transfer kalıbı projeleri belirleyen mühendisler için, simülasyonu teklif verme aşamasına entegre eden tedarikçiler, istasyon sayısı gereksinimlerini belirleyebilir, DFM sorunlarını işaretleyebilir ve takım yatırımı başlamadan önce geometri değişiklikleri önerebilir.YICHEN'in transfer damgalama kalıbımühendislik ekibi, takım çeliğine geçmeden önce robotik transfer fizibilitesini, şekillendirme dizilerini ve boyutsal tekrarlanabilirliği doğrulamak için çok istasyonlu simülasyon uygulayarak erken proje aşamalarında bu tür DFM değerlendirmesini destekler. Bu yaklaşım, geliştirme zaman çizelgelerini sıkıştırır ve yapım aşamasında maliyetli-tasarım değişiklikleri riskini azaltır.

Simülasyon tasarımınızın üretilebilir olup olmadığını doğrular. Bir sonraki soru, takım yatırımı kendini karşılamaya başlamadan önce kaç parçayı damgalamanız gerektiği ve alternatif üretim yöntemlerine göre maliyet geçişinin nerede olduğu ekonomik olarak haklı olup olmadığıdır -.

Üretim Hacmi Ekonomisi ve Maliyet Planlama

Üretilebilir bir tasarım denklemin yalnızca yarısıdır. Diğer yarısı ise yatırımı haklı gösterip gösteremeyeceğinizdir. Transfer kalıbı damgalaması önemli miktarda ön sermaye gerektirir ve bu sermaye ancak üretim hacmi birçok projenin asla ulaşamayacağı bir eşiği geçtiğinde getirisini kazanmaya başlar. Bu eşiğin nerede bulunduğunu ve onu neyin yükselttiğini veya düşürdüğünü anlamak, bilinçli takımlama kararlarını pahalı hatalardan ayırır.

Hacim Eşikleri ve{0}}Eşit Düşünceyi Engelleme

Damgalama ekonomisi amortisman etrafında döner. Altı haneli bir maliyeti olan bir kalıp, her biri kuruşluk parçalar üretir, ancak bu yalnızca ilk yatırımı zayıflatmaya yetecek kadar parça çalıştırırsanız. Özellikle transfer kalıpları için başabaş noktası genellikle progresif takımlamaya göre daha yüksek olur çünkü toplam takım paketi birden fazla bağımsız istasyon artı bir transfer mekanizması içerir.

Ne kadar yüksek? Bu, parçanın karmaşıklığına ve neyle karşılaştırdığınıza bağlıdır. Şu anda lazer kesim, pres frenleme veya kaynak gibi aşamalı damgalama ve imalat yöntemleriyle üretilen parçalar için, yıllık hacimler kabaca 10.000 ila 20.000 birimi aştığında damgalama uygulanabilir hale gelir. Staub Manufacturing, gelişmiş lazer sistemlerinin artık yıllık 30.000 ila 50.000 birimi uygun maliyetle destekleyebildiğini, bunun da takım harcamalarını haklı çıkarmak için transfer kalıp damgalamanın bu eşiklerin ötesinde parça başına net tasarruf göstermesi gerektiği anlamına geldiğini belirtiyor.

Yüksek hızlı aşamalı kalıp damgalama düzeneğinde çalışabilecek daha basit parçalar için hesaplama daha da değişir. Dakikada 60-100+ vuruşla çalışan bir aşamalı kalıp presi, parça başına maliyeti o kadar agresif bir şekilde düşürür ki, transfer takımları yalnızca parça geometrisi aşamalı üretimi fiziksel olarak imkansız hale getirdiğinde veya aşamalı kalıbın kendisi engelleyici derecede karmaşık hale geldiğinde kazanır.

Başabaş noktasını tek bir sayı olarak değil, üç değişken tarafından şekillendirilen bir aralık olarak düşünün: takım maliyeti, alternatif işleme karşı-parça başına maliyet farkı ve yıllık hacim taahhüdü. Daha pahalı bir araç paketinin amorti edilmesi için ya daha büyük bir maliyet deltası ya da daha yüksek bir hacim gerekir. Daha az istasyona sahip daha basit bir transfer kalıbı daha da erken kırılır.

Takım Maliyetini Etkileyen Etkenler ve Teslim Süresi Faktörleri

Transfer kalıbı paketinizin maliyetinin 100.000 $ mı yoksa 500.000 $ mı olduğunu gerçekte ne belirler? Sürücüler öngörülebilir bir hiyerarşide toplanır. Etki sırasına göre listelenen başlıca maliyet etkenleri şunlardır:

  • İstasyon sayısı- Her bağımsız istasyon, kalıp çeliğini, işleme saatlerini ve deneme süresini ekler. 12 istasyonlu bir kalıbın maliyeti, 6 istasyonlu bir kalıbın maliyetinin kabaca iki katıdır; bunun nedeni, her istasyonun eşit derecede pahalı olması değil, kümülatif karmaşıklığın sayıyla birlikte artmasıdır.
  • İstasyon başına kalıp karmaşıklığı- Basit bir kesme istasyonunun maliyeti, nitrojen yayları, kamla-tahrikli yan hareketleri ve hassas-zemin çekme halkaları olan derin-çekme istasyonunun çok küçük bir maliyetidir.Sektör kaynak verileriişleme ve karmaşıklığın toplam kalıp maliyetinin %30-50'sini oluşturduğunu göstermektedir.
  • Kalıbın kendisinin malzeme kalitesi- SKD11 gibi birinci sınıf takım çelikleri veya yüksek-aşınma bölgelerine yönelik yekpare karbür kesici uçlar, daha kısa çalışmalar için uygun, daha yumuşak, önceden sertleştirilmiş çeliklere kıyasla malzeme maliyetlerine %20-40 oranında katkı sağlar.
  • Tolerans gereksinimleri ve yüzey kalitesi- Sınıf-Görünür otomotiv panellerine yönelik yüzey kalıpları, kapsamlı elle lekeleme ve cilalama gerektirir. Kozmetik gereksinimleri daha gevşek olan yapısal parçalar bu emek-yoğun adımı atlar.
  • Deneme ve doğrulama döngüleri- Kalıbın preste test edilmesi, zamanlamanın ayarlanması ve parça boyutlarının doğrulanması genellikle toplam proje maliyetinin %10-15'ini oluşturur. Karmaşık geometriler birden fazla deneme yinelemesi gerektirebilir.

Teslim süresi de benzer bir modeli izler. Standart transfer kalıbı projeleri, tasarımın yayınlanmasından ilk ürün onayına kadar 8-16 hafta sürer. Eklenen her istasyon bu zaman çizelgesini uzatır çünkü daha fazla takım çeliğinin işlenmesi, daha fazla bileşenin monte edilmesi ve daha fazla istasyonun tüm sıranın çalıştırılmasından önce bireysel doğrulama gerektirmesi gerekir. Körleme işlemi için aşamalı metal damgalama hizmetlerinin yanı sıra şekillendirme için ayrı bir transfer kalıbı gerektiren projeler, takım yapıları arasında koordinasyon süresini artırır.

Yöntemler Arasında-Parça Başına Maliyet Karşılaştırması

Kalıp oluşturulup doğrulandıktan sonra, transfer damgalamanın-parça başına ekonomikliği zorlayıcı hale gelir. Karmaşık parçalar için dakikada 6-15 vuruşluk (daha basit geometriler için daha yüksek) döngü süreleri, üretimin karşılayamayacağı bir üretim anlamına gelir. Lazer kesimi, abkant preste şekillendirilmesi ve alt bileşenlerin kaynaklanması 4 dakika süren bir parçanın transfer kalıbında 4-8 saniye sürebilmektedir.

Orta derecede karmaşık çekilmiş ve delinmiş bir parça için farklı yöntemlerin hacim bakımından nasıl karşılaştırıldığını düşünün:

  • İmalat (lazer + abkant pres)- Düşük takım yatırımı, yüksek-parça başına maliyet. Yıllık 5.000-10.000 adetin altında ekonomiktir. Tasarım değişiklikleri için esnektir.
  • Tek-vuruşla ölür- İşlem başına ortalama takım maliyeti, ancak işlemler arasında birden fazla kurulum ve işlem yapılması, parça başına işçilik maliyetini artırır. Geometrinin basit olduğu 5.000-30.000 birim için uygundur.
  • Aşamalı kalıp damgalama hizmetleriÇok yüksek hacimlerde (500.000+) -en düşük-parça başına maliyet. Yüksek SPM'de çalışan aşamalı damgalama presi, takım maliyetini hızlı bir şekilde amorti eder, ancak kalıbın kendisi pahalıdır ve geometrinin şerit-uyumlu olması gerekir.
  • Transfer kalıp damgalama- Tek- vuruştan daha yüksek takımlama maliyeti, genellikle eşdeğer karmaşık aşamalı kalıptan daha düşüktür. Parça başına maliyet-parça karmaşıklığına ve istasyon sayısına bağlı olarak fabrikasyon yaklaşık 20.000-50.000 birimin altına düşer.

Temel fikir şudur: transfer kalıpları, üretim esnekliği ile ilerici kalıp verimliliği arasındaki ekonomik orta noktayı işgal eder. Aşamalı işlemenin geometrik olarak imkansız olduğu ve imalatın çok yavaş olduğu orta-ile-yüksek hacimlerde karmaşık parçalar sunarlar. Fabrikasyona göre-parça başına maliyet avantajı, üretilen her birimle birlikte artar, ancak getirisi yalnızca hacim tahmininizin doğru ve istikrarlı olması durumunda gerçekleşir.

Yanlış hacim tahminleri, yatırımların damgalanmasında en yaygın pişmanlık kaynaklarından biridir. Talebin olduğundan fazla tahmin edilmesi, pahalı aletlerin yeterince kullanılmamasına neden olur. Bunu hafife almak, damgalamanın ürünün yaşam döngüsünden önemli ölçüde tasarruf sağlayacağı bir zamanda fabrikasyonu seçtiğiniz anlamına gelir. Bu belirsizlik, bakım planlamasının ve kalıp ömrünün, ilk maliyet analizi kadar önemli olmasının nedenidir - zamanından önce aşınan veya beklenmedik bir şekilde arızalanan bir kalıp, tüm ekonomik tabloyu değiştirir.

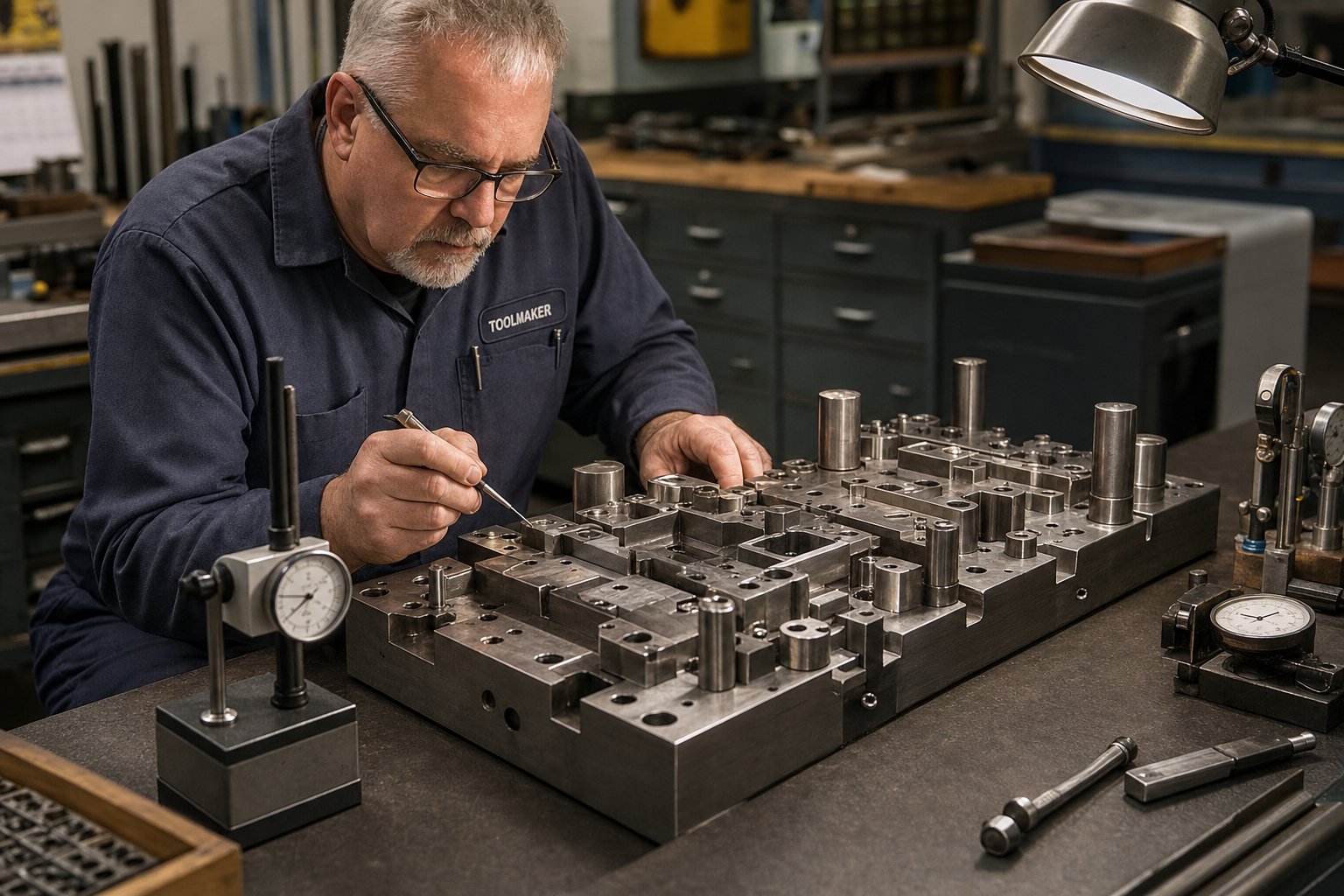

preventive maintenance inspection of transfer die components including draw radii and cutting edges

Takım Bakımı ve Sorun Giderme Transfer Kalıpları

Erken aşınan veya çalışma ortasında arızalanan bir kalıbın-sadece onarımı maliyetli değildir. Programları aksatıyor, malzemeyi hurdaya çıkarıyor ve ilk etapta takım yatırımını haklı çıkaran-parça başına maliyet hesaplamasının tamamını kaydırıyor. Transfer kalıbı damgalama, standart kalıp bakımının üstüne ikinci bir bakım alanı ekler: transfer mekanizmasının kendisi. Tutucular aşınır, zamanlama kaymaları ve servo profilleri bozulur. Her iki sistemi de sağlıklı tutmak, farklı programlar ve farklı denetim kriterleri gerektirir.

Önleyici Bakım Programları ve Aşınma Göstergeleri

Transfer damgalama pres hattının bakım temposu iki kategoriye ayrılır: kalıp bileşenleri ve transfer sistemi bileşenleri. Her biri kendi ritmini takip eder çünkü farklı hızlarda aşınırlar ve bozulduklarında farklı semptomlar gösterirler.

Kalıp bileşeni aralıkları:

  • Her vardiya- Kalıp boşluklarındaki talaşları ve birikintileri temizleyin, çekme istasyonlarına giden yağlama akışını kontrol edin, zımba uçlarını ve kesme kenarlarını belirgin hasar açısından görsel olarak inceleyin ve hurda yollarının engellenmediğini doğrulayın.
  • Haftalık veya 50.000-100.000 vuruşta- Delinmiş özelliklerdeki çapak yüksekliğini ölçün, kadranlı göstergelerle kılavuz pim açıklığını kontrol edin, sıyırıcı plakaları ve nitrojen yaylarını yorulma açısından inceleyin ve SPC verilerini kullanarak kritik parça özelliklerindeki boyutsal eğilimleri kaydedin.
  • Aylık veya 100.000-300.000 vuruşta- Çapak yüksekliği spesifikasyonu aştığında kesme kenarlarını yeniden taşlayın, gevşeme veya toplanmayı gösteren çekme yarıçaplarını düzeltin, kalıp hizalamasını ve plakanın düzlüğünü doğrulayın ve aşınmış konumlayıcı pimleri veya ölçüm bloklarını değiştirin.
  • Beklenen kalıp ömrünün %70-80'inde büyük revizyon- Tam sökme, tüm aşınma yüzeylerinin boyutsal denetimi, yayların ve bağlantı elemanlarının değiştirilmesi ve tüm istasyon sırasının-yeniden nitelendirilmesi. Bu önleyici bakımın kullanım-sonundan- önce planlanması, çok daha pahalı planlanmamış kesinti sürelerine neden olan orta-hataları önler.

Transfer sistemi aralıkları:

  • Her vardiya- Tutucu parmakları aşınma, çatlama veya yanlış hizalama açısından inceleyin. Parmak kapatma kuvvetinin tüm istasyonlarda tutarlı olduğunu doğrulayın. Sensörlerin her konumdaki parça varlığını doğru şekilde algılayıp algılamadığını kontrol edin.
  • Haftalık- Aktarım çubuğunun düzlüğünü ölçün ve kelepçe mekanizmalarındaki gevşekliği kontrol edin. Konum hataları veya günlüğe kaydedilen verilerdeki-hata ani artışlarını takip etmek için servo sürücü geri bildirimini inceleyin.
  • Aylık- Aktarım rayı yataklarını ve bilyalı vidaları yağlayın. Kam takipçilerini (mekanik sistemlerde) düz noktalar açısından kontrol edin. Reddetme oranları görünür kalıp aşınması olmadan arttıysa parça varlığı sensörlerini yeniden kalibre edin.

Kalıp damgalama pres hattında plansız bakımı tetikleyen ölçülebilir temel göstergeler arasında artan çapak yüksekliği, kesici kenarlarda daralan parlak kesme bandı, vuruş başına artan pres tonajı (kör kesici kenarlar veya sürtünme birikimini gösterir) ve SPC grafiklerindeki boyutsal sapma yer alır. Transfer tarafında, artan parça yanlış kaydına, aralıklı yanlış besleme hatalarına ve yerleştirme aşamasında zamanlama veya konum hataları öneren duyulabilir darbelere dikkat edin.

Yaygın Arıza Modları ve Kök Nedenleri

Transfer kalıbı işlemleri, aşamalı damgalamayla bazı arıza modlarını paylaşır, ancak aynı zamanda kalıp transfer mekanizmasına ve-iş parçasının bağımsız duran yapısına bağlı benzersiz sorunları da beraberinde getirir.

Yanlış besleme ve yanlış kayıt- Ham parça, konumu biraz farklı-bir istasyona ulaştığında, delinmiş delikler kayar, çizim duvarları düzensiz hale gelir ve kesim çizgileri gezinir. Sebepler neredeyse her zaman kalıbın kendisinden ziyade transfer sistemindedir. Tutucu parmak aşınması, sıkma kuvvetini azaltarak parçanın hızlanma sırasında kaymasına olanak tanır. Kam tahrikli sistemlerde zamanlama kayması, koç inişine göre yerleştirme penceresini- hareket ettirir. Partiden partiye malzeme kalınlığı değişimi gibi parça ağırlığındaki değişiklikler bile işlenmemiş parçanın yuva konumuna doğru yavaşlama şeklini değiştirebilir.

Çekme istasyonlarında kırışma- Desteklenmeyen flanş alanlarındaki basınç gerilimi malzemenin bükülme direncini aştığında kırışıklıklar oluşur. Transfer kalıplarında bu durum genellikle ham parça tutucu kuvvetinin azalmasına (aşınmış nitrojen yayları veya hidrolik basınç kaybı), yukarı yöndeki bir kesme işleminden kaynaklanan ham parça boyutu değişimine veya işlenmemiş parça ile kalıp yüzeyi arasındaki sürtünme katsayısını değiştiren yağlayıcı tutarsızlığına bağlıdır. Gibidamgalama süreci uzmanlarının notuçok fazla buruşma aynı zamanda yarılmalara da yol açabilir, çünkü buruşmuş malzemenin kalıp boşluğuna akmadan önce buruşukluğunun çözülmesi gerekir, bu da metal akışını kısıtlar ve aşırı incelmeye neden olur.

Bölünme ve yırtılma- Kırışmanın tersi olarak, çekme gerilimi malzemenin oluşma sınırını aştığında yarılmalar meydana gelir. Bunun nedenleri arasında yetersiz yağlama, lokal stres konsantrasyonları oluşturan aşınmış çekme yarıçapları veya malzeme akışını kısıtlayan aşırı boş tutucu kuvveti yer alır. Bir transfer kalıbında, üst akış istasyonları malzemeyi tahmin edilenden daha fazla incelttiğinde ve daha sonraki şekillendirme işlemleri için yetersiz süneklik bıraktığında, kümülatif gerilimden dolayı da yarılmalar meydana gelir.

Kalıp kırılması- Delgi uçları kırılır, kalıp blokları çatlar ve talaş ekler. Yaygın temel nedenler arasında, yanlış konumlandırılmış işlenmemiş parçalardan kaynaklanan aşırı yükleme, takım çeliğinin hatalı ısıl işlemi, kurşun çekme (boş bir parçanın zımbaya yapışıp -kalıba yeniden girmesi) ve stres giderme olmadan tekrarlanan yükleme döngülerinden kaynaklanan yorgunluk birikimi yer alır.

Yüzey kalitesi bozulması- Yağlama başarısız olduğunda, kalıp yüzeyleri aşınma nedeniyle pürüzlendiğinde veya çekme boşluklarında döküntü biriktiğinde çizikler, sürtünme izleri ve kalıp çizgileri ortaya çıkar. Transfer kalıpları özellikle hassastır çünkü her istasyonun kalıp yüzeyi önceki operasyondan kalan parçacıkları taşıyabilecek serbest bir iş parçasıyla temas eder.

Transfer Kalıp Sorunlarına İlişkin Sorun Giderme Çerçevesi

Bir kusur ortaya çıktığında içgüdü, kalıbı ayarlamaktır. Ancak transfer damgalamada temel neden genellikle başka yerlerde yatmaktadır: transfer zamanlaması, gelen malzeme veya baskı koşulu. Sistematik bir belirti-sebep-yaklaşımı, yanlış düzeltme için harcanan çabanın önüne geçer.

Belirti Muhtemel Neden Düzeltici Eylem
Parçanın istasyonda yanlış konumlandırılması (konumun dışında-delikler, asimetrik duvarlar) Tutucu parmak aşınması; transfer ve pres darbesi arasındaki zamanlama kayması; yuva bloğu aşınması Aşınmış parmakları değiştirin; krank açısına basmak için transfer zamanlamasını yeniden kalibre edin; yeniden-datum yuva blokları
Çizilmiş kabuklarda kırışma Boş tutucu kuvvetinin azalması (yay yorgunluğu veya hidrolik kayıp); boş büyük boy; Flanş bölgesindeki yağlayıcı fazlalığı Nitrojen yaylarını değiştirin veya hidrolik basıncı yeniden sağlayın; boş boyutları doğrulayın; yağlayıcı uygulama modelini ayarlayın
Çekme yarıçaplarında bölme veya yırtılma Aşınmış veya aşınmış çekme yarıçapı; yetersiz yağlama; malzeme partisi değişimi (daha düşük uzama); aşırı boş tutucu kuvveti Cilalama veya yeniden taşlama çekme yarıçapları; yağlama akışını yeniden sağlayın; gelen malzeme sertifikasını doğrulayın; tutucu kuvvetini kademeli olarak azaltın
Boyutsal kayma (kademeli, öngörülebilir) Kesici kenar aşınmasını artıran çapak; kılavuz pimi boşluğunun gevşetilmesi; uzun çalışmalar sırasında termal genleşme Kenarları programa göre yeniden taşlayın; kılavuz pimlerini ölçün ve değiştirin; ısınma süresine- izin verin veya kalıp telafisini ayarlayın
Aralıklı yanlış besleme hataları (parçanın istasyona ulaşmaması) Transfer parmağı kapatma kuvveti tutarsız; vakum veya sürtünme nedeniyle parçanın önceki istasyona yapışması; sensör yanlış hizalaması Parmak sıkıştırma mekanizmasını ayarlayın; yapışkan istasyona hava üfleme-kapama veya kaldırma pimleri ekleyin; sensörleri yeniden hizalayın
Delme veya ekleme kırılması Sümüklüböcek çekme; yanlış yerleştirilmiş boş alan-merkez dışı yüklemeye neden oluyor; bakım gerektirmeden aşırı darbelerden kaynaklanan yorgunluk çatlaması Sümüklü böcek tutma özellikleri ekleyin (pozitif basınç, vakum); yukarı akış konumlandırma sorununu düzeltin; %70 ömürde stres giderme veya değiştirme planlayın
Yüzey çizikleri veya sürtünme izleri Kalıp yüzeyinin pürüzlendirilmesi; çekme boşluğundaki döküntüler; yağlayıcı filmin bozulması; transfer yerleştirme sırasında parça sürükleme Kalıp yüzeylerini cilalayın; boşlukları her vardiyada temizleyin; yağlayıcı tipini değiştirin veya akışı artırın; Sürüklenmeyi önlemek için aktarım yerleştirme yüksekliğini ayarlayın

En etkili sorun giderme alışkanlığı, harekete geçmeden önce kalıpla ilgili kusurları aktarımla ilgili kusurlardan- ayırmaktır. Hızlı bir test: Eğer kusur aynı konumdaki her parçada tutarlıysa, bunun nedeni muhtemelen kalıptır. Aralıklıysa veya parçadan parçaya konumu değişiyorsa, önce transfer sistemine, malzeme değişimine veya pres durumuna bakın. Bu ayrım, saatlerce yanlış yönlendirilmiş ayarlamalardan tasarruf sağlar ve kalıp yüzeylerini gereksiz yeniden çalışmalardan korur.

Bakım disiplini ve sistematik sorun giderme, takım yatırımınızı tüm yaşam döngüsü boyunca korur. Ancak mükemmel şekilde bakımı yapılan bir kalıp bile, ilk etapta bu süreci kullanmaması gereken bir projeyi kurtaramaz -, bu da aynı derecede önemli olan son soruyu gündeme getirir: Transfer kalıbı damgalamanın özel uygulamanız için doğru seçim olup olmadığını nasıl anlarsınız ve bu kararı vermenize yardımcı olabilecek bir ortakta ne aramalısınız?

Transfer Kalıplarının Ne Zaman Kullanılacağını Bilmek ve Doğru Ortağı Seçmek

Her parça bir transfer kalıbına ait değildir. Süreç, karmaşık, orta{1}}ila-yüksek hacimli uygulamalar için olağanüstü değer sağlar, ancak onu yanlış projeye zorlamak sermaye israfına neden olur, zaman çizelgelerini uzatır ve başka şekilde daha verimli şekilde yapılabilecek parçalar üretir. Ne zaman ayrılacağınız konusunda dürüst olmak, ne zaman yatırım yapacağınızı bilmek kadar önemlidir.

Transfer Kalıp Damgalaması Doğru Uyum Olmadığında

Çeşitli koşullar bu sürecin iş için yanlış araç olduğuna işaret ediyor:

  • Çok düşük hacimler (yılda 10.000'in altında)- Takım yatırımı kesinlikle amorti edilemez. Maliyeti 150.000-300.000 ABD Doları olan altı-istasyonlu bir transfer kalıbının her biri birkaç kuruş karşılığında parça üretiyor, ancak yalnızca yeterli sayıda damgalama yapmanız gerekiyor. Yıllık 10.000 birimin altında lazer kesim ve pres frenleme gibi üretim yöntemleri, parça başına fiyatlandırma daha yüksek olmasına rağmen aynı parçayı daha düşük toplam maliyetle sağlıyor.
  • Son derece basit geometriler- İki delikli ve tek bir bükümlü düz braket, birden fazla bağımsız istasyona ihtiyaç duymaz. Progresif damgalama kalıpları bu sınıftaki parçaları daha hızlı ve daha ucuz bir şekilde işler. Geometri hiçbir zaman işlenmemiş parçanın şekillendirme için bağımsız-ayakta durmasını gerektirmiyorsa, aktarım karmaşıklığını ortaya çıkarmanın hiçbir nedeni yoktur.
  • Ultra-ince folyo malzemeleri (0,2 mm'nin altında)- Folyo stoğu, transfer parmaklarının doğru bir şekilde kavranması ve konumlandırılması için gereken sertlikten yoksundur. İşlenmemiş parça, taşıma sırasında kendi ağırlığı altında deforme olur ve aktarma çubuğundan gelen en küçük hızlanma kuvvetleri bile buruşmaya veya konum hatalarına neden olur. İnce malzemenin taşıyıcı şerit üzerinde desteklenmesini sağlayan progresif kalıplar burada doğal seçimdir.
  • Son derece yüksek SPM gerektiren parçalar- Aktarım mekanizmaları, her basış vuruşu arasında bir hareket döngüsü başlatır. En hızlı servo-tahrikli sistemler bile pratik hızları, ilerici bir kalıbın aynı baskıda elde edebileceğinin çok altında sınırlar. Yıllık hacminiz, üretim hedeflerinizi karşılamak için dakikada 80+ vuruş gerektiriyorsa, progresif kalıp ve damgalama takımları neredeyse her zaman çözümdür.
  • İkincil özelliği olmayan basit silindirik çizimler- Delme, kenar oluşturma veya düzeltme işlemi yapılmayan düz bir kap genellikle çok daha az takım yatırımı ile tek bir-darbeli derin çekme kalıbında çalıştırılabilir. Transfer araçları, tek bir işlemin yeterli olduğu durumlarda değil, birden fazla işlemin sırayla gerçekleşmesi gerektiği durumlarda yerini alır.

Ortak konu: transfer kalıbı damgalama, hacimsel olarak çoklu-işlemli, geometrik açıdan karmaşık sorunları çözer. Bu üç koşuldan herhangi birini ortadan kaldırırsanız daha basit bir süreç muhtemelen kazanır.

Transfer Kalıp Ortağında Nelere Dikkat Edilmeli?

Doğru transfer kalıp damgalama tedarikçilerini seçmek, doğru süreci seçmek kadar önemlidir. Bu karmaşıklık düzeyindeki kalıplar ve damgalama projeleri, yalnızca işleme kapasitesinin yanı sıra mühendislik derinliği de getiren ortaklar gerektirir. Progresif damgalama kalıplarını iyi bir şekilde üreten bir atölye, otomatik olarak çok-istasyonlu sıralama uzmanlığına, robotik entegrasyon deneyimine veya projelerin aktarımını gerektiren simülasyon altyapısına sahip değildir.

Potansiyel iş ortaklarını değerlendirirken şu yeteneklere öncelik verin:

YICHENbunun pratikte neye benzediğini gösteriyor. Mühendislik ekibi, teklif aşamasından itibaren çok-istasyonlu şekillendirme değerlendirmesini, robotik transfer entegrasyonunu ve tekrarlanabilirlik doğrulamasını destekleyerek mühendislere, takım taahhüdünden önce DFM işbirliği gerektiren karmaşık transfer kalıbı projeleri için somut bir kaynak sağlar.

Bu spesifik örneğin ötesinde, değerlendirmeniz şunları kapsamalıdır:

  • Çok-istasyonlu tasarım yeteneği- Tedarikçi tüm istasyon dizisini kendi bünyesinde tasarlayıp inşa edebilir mi?-Yoksa tek tek istasyonları taşeronlara mı veriyorlar? Birleştirilmiş tasarım kontrolü, tüm takımlarda tutarlı geçiş-hattı yüksekliği, hizalanmış kapatma yükseklikleri ve koordineli zamanlama sağlar.
  • {0}Şirket içi şekillendirme simülasyonu- Takım çeliğini kesmeden önce FEA-tabanlı simülasyonlar çalıştıran tedarikçiler, incelme, buruşma ve geri esneme sorunlarını erken yakalar. Bu doğrudan deneme döngülerini azaltır ve teslim süresini kısaltır.
  • Robotik veya servo transfer deneyimi- Aktarım hareketi profillerini, parmak dönüş yollarını ve girişim açıklıklarını anlamak uzmanlık gerektiren bir bilgidir. Belirli transfer sistemi türleri için takımlar tasarlayan bir iş ortağı, maksimum SPM için istasyon aralığını ve parça yönelimini optimize edebilir.
  • Tolerans doğrulama yöntemleri- Boyutsal uygunluğu nasıl doğruladıklarını sorun. İlk üründe CMM denetimi standarttır ancak güçlü ortaklar aynı zamanda üretim onayından önce deneme çalıştırmalarından, kritik boyutlar için GR&R çalışmalarından ve belgelenmiş yetenek endekslerinden (Cpk) elde edilen SPC verilerini de sağlar.
  • DFM işbirliği isteği- En iyi tedarikçiler yalnızca sizin çizdiğiniz şeyi oluşturmaz. İstasyon sayısını artıran özellikleri geri çekiyorlar, şekillendirilebilirliği artıran geometri değişiklikleri öneriyorlar ve tonaj veya geri esneme zorluklarını azaltan malzeme alternatifleri öneriyorlar.
  • İletişim ve proje yönetimi yapısı- Transfer kalıbı projeleri birden fazla şirketi kapsar (baskı üreticisi, transfer sistemi tedarikçisi, kalıp üreticisi, damgalama tesisi). Açık proje yönetimi süreçlerine ve duyarlı iletişime sahip bir ortak, taraflar arasında kararların aksadığı durumlarda biriken gecikmeleri önler.

Kırmızı bayraklar, transfer sisteminizin özelliklerini sormadan teklif veren, istasyon sıralama mantığını açıklayamayan veya simülasyon yeteneği olmayan ve tamamen fiziksel denemeye güvenen tedarikçileri içerir. Bu boşluklar doğrudan daha uzun teslim sürelerine, daha fazla deneme tekrarına ve daha yüksek toplam proje maliyetine dönüşür.

Mühendisler için Proje Şartnamesi Kontrol Listesi

Herhangi bir transfer kalıbı tedarikçisine RFQ göndermeden önce bu öğeleri birleştirin. Eksik spesifikasyonlar, hatalı fiyat tekliflerine, yanlış hizalanmış beklentilere ve maliyeti artıran-proje ortasında kapsam değişikliklerine yol açar:

  • Parça çizimini tamamlayın- 3D CAD modeli artı tam GD&T açıklamalarıyla 2D baskı. Açıkça işaretlenen tüm kritik-işlevlere-boyutları dahil edin.
  • Malzeme özellikleri- Derece, temper, kalınlık ve herhangi bir yön gereksinimi (oluşturma yönüne göre tane yönelimi).
  • Yıllık hacim ve parti büyüklüğü- Toplam yıllık talep, tipik sipariş miktarları ve yıl cinsinden tahmini ürün ömrü. Bu, kalıp ömrü gereksinimlerini ve bakım aralıklarını belirler.
  • Tolerans gereksinimleri- Hangi boyutların Cpk doğrulaması gerektirdiğini ve hangi yetenek endekslerinin kabul edilebilir olduğunu (1,33, 1,67 veya daha yüksek) belirtin.
  • Yüzey bitirme gereksinimleri- Kalıbın parçaya ne kadar agresif bir şekilde temas edebileceğini etkileyen kozmetik yüzeyleri, kabul edilebilir markalama derinliklerini ve-damgalama sonrası son işlem gerekliliklerini (boyama, kaplama, toz kaplama) tanımlayın.
  • İkincil işlemler- Kalıp tasarımcısının veri özelliklerini ve yüzeyleri işlemeyi hesaba katabilmesi için damgalama sonrası çalışmaları (kaynak, kılavuz çekme, montaj, ısıl işlem) listeleyin.
  • Pres ve transfer sistemi özellikleri- Tonaj, yatak boyutu, strok uzunluğu, kapatma yüksekliği, transfer türü (servo veya mekanik), eğim aralığı, kaldırma yüksekliği ve kelepçe mesafesi. Basın henüz seçilmediyse bunu açıkça belirtin.
  • Örnek parçalar veya prototipler- Fiziksel numuneler, köpük modeller veya 3D-basılı gösterimler, tedarikçilerin çizimlerin tek başına sağlayamayacağı kullanım ve yönlendirme zorluklarını değerlendirmesine yardımcı olur.
  • Kalite ve sertifikasyon gereklilikleri- ISO 9001, IATF 16949 veya tedarikçinin sahip olması gereken sektöre-özel standartlar.

Bu kontrol listesi bürokratik bir yük değildir. Her öğe, kalıbın nasıl tasarlandığını, kaç istasyona ihtiyaç duyulduğunu ve takımın maliyetini doğrudan etkiler. Tek bir unsurun, özellikle de transfer sistemi spesifikasyonlarının eksik olması, proje başladıktan sonra yeniden tasarımı zorunlu kılabilir. Tam bir ön paket, doğru bir fiyat teklifi, gerçekçi bir zaman çizelgesi ve ilk üretim çalışmasından itibaren uyumlu parçalar üreten bir kalıp almanın en etkili yoludur.

Transfer Kalıp Damgalama SSS

1. Transfer kalıp damgalama ile aşamalı kalıp damgalama arasındaki fark nedir?

Temel fark, iş parçasının kalıp içerisinde nasıl hareket ettiğidir. Aşamalı damgalamada parça, tüm şekillendirme işlemleri boyunca sürekli bir metal şeride bağlı kalır. Transfer kalıbı damgalamada, işlenmemiş parça bobinden erken ayrılır, ardından mekanik veya servo- tahrikli bir transfer sistemi onu kaldırır ve bağımsız kalıp istasyonları arasında taşır. Bu ayırma, transfer kalıplarına daha büyük parçaları, daha derin çekmeleri ve malzeme bir şerit üzerinde kalırken oluşturulması imkansız olan çok-eksenli geometrileri işleme yeteneği kazandırır. Progresif kalıplar genellikle daha hızlı çalışır ve yüksek-hacimli küçük parçalara uygundur; transfer kalıpları ise bağımsız şekillendirme gerektiren orta-ila-yüksek hacimli karmaşık parçalara hizmet eder.

2. Transfer kalıp damgalaması için en uygun parça türleri nelerdir?

Transfer kalıp damgalama, üç özelliği paylaşan parçalar için en iyi sonucu verir: geometrik karmaşıklık, orta-ila-büyük boyut ve yıllık yaklaşık 20.000 birimin üzerindeki üretim hacimleri. Spesifik örnekler arasında derin-çekilmiş otomotiv yapısal braketleri, büyük cihaz muhafazaları, çok-eksenli şekillendirilmiş paneller ve iş parçasının her iki tarafında işlem gerektiren parçalar yer alır. Birden fazla yeniden çizim aşaması gerektiren parçalar, ağır flanşlama veya farklı yönlerden oluşturulan özellikler en fazla faydayı sağlar çünkü serbest duran ham parça istasyonlar arasında yeniden konumlandırılabilir. Minimum biçimlendirmeye sahip veya çok küçük bileşenlere sahip basit düz parçalar, aşamalı kalıplar veya tek vuruşlu takımlarla daha iyi işlenir.

3. Tipik bir transfer kalıbı kaç istasyon gerektirir?

Çoğu transfer kalıbı projesinde 4 ile 12 arasında bağımsız istasyon kullanılır, ancak kesin sayı parça karmaşıklığına, çekme derinliğine ve delinmiş delikler veya flanşlar gibi ikincil özelliklerin sayısına bağlıdır. Kırpma ile basit bir çekilmiş kabuk yalnızca 4-5 istasyona ihtiyaç duyabilirken, çoklu yeniden çizim, delme, bükme ve basma işlemlerine sahip karmaşık bir otomotiv paneli 10-12 istasyon gerektirebilir. Her ilave istasyon, takımlama maliyetine kabaca %8-15 oranında katkıda bulunur ve daha fazla pres yatağı uzunluğu gerektirir. YICHEN gibi tedarikçiler, takım çeliğine karar vermeden önce optimum istasyon sayısını belirlemek için teklif verme aşamasında şekillendirme simülasyonunu kullanıyor ve mühendislerin maliyet kısıtlamalarına karşı şekillendirilebilirlik gereksinimlerini dengelemelerine yardımcı oluyor.

4. Hangi üretim hacmi transfer kalıp damgalamayı uygun maliyetli kılar?-

Transfer kalıplı damgalamanın başabaş noktası, lazer kesim ve abkant presleme gibi üretim yöntemleriyle karşılaştırıldığında genellikle yıllık 20.000 ila 50.000 birim arasındadır. Ancak bu eşik, parça karmaşıklığına, istasyon sayısına ve değiştirilen alternatif prosese bağlı olarak değişir. Daha az istasyona sahip daha basit parçalar daha da çabuk kırılırken, 10+ istasyonlu karmaşık kalıplar, yatırımın amorti edilmesi için daha yüksek hacimlere ihtiyaç duyar. Teorik olarak aşamalı bir kalıpta çalışabilecek parçalar için, transfer takımı yalnızca geometrinin şerit bazlı şekillendirmeyle fiziksel olarak uyumsuz olduğu veya eşdeğer aşamalı kalıbın engelleyici derecede karmaşık olduğu durumlarda ekonomik açıdan anlamlıdır.

5. Servo-tahrikli ve mekanik transfer sistemleri arasında nasıl seçim yaparsınız?

Seçim, üretim karışımınıza, değişim sıklığına ve parça özelliklerine bağlıdır. Mekanik kam-tahrikli sistemler, tüm hareketleri sabit bir pres krank açısına bağlayarak, onları yıllarca tek parça ailesini çalıştıran özel hatlar için güvenilir ve sağlam kılar. Servo-tahrikli sistemler, operatörlerin hareket mesafelerini, ivmelenmeleri ve zamanlamayı dijital olarak ayarlamasına olanak tanıyan programlanabilir hareket profilleri sunar. Bu, onları, paylaşılan baskı makinelerine birden fazla parça numarası damgalayan, asimetrik veya değişken-ağırlıktaki parçaları işleyen veya hareket örtüşme optimizasyonu aracılığıyla dakika başına maksimum vuruşu hedefleyen tesisler için ideal kılar. Yeni profiller fiziksel kam değişimi gerektirmek yerine dijital olarak yüklendiğinden, servo sistemler geçiş süresini de önemli ölçüde azaltır.

Soruşturma göndermek
