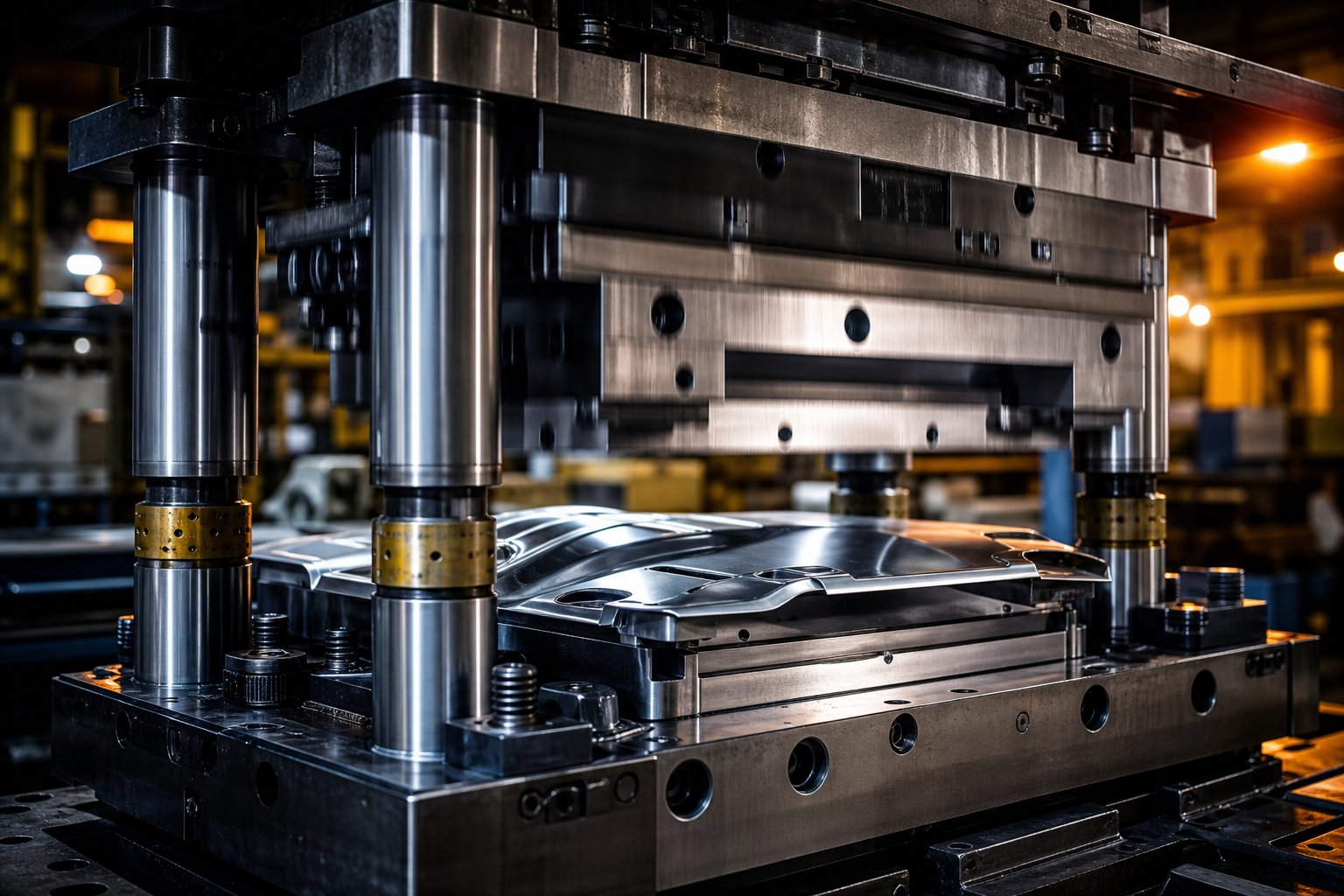

Transfer Kalıp Damgalaması ve Aşamalı Kalıp Damgalaması: Tahmin Etmeyi Durdurun

Doğru Damgalama Kalıbı Yöntemini Seçmek Neden Her Zamankinden Daha Önemli?

Kilitli bir parça tasarımınız, masada bir hedef hacminiz ve takımlama konusunda yanlış bir karara yer bırakmayan bir bütçeniz var. Soru masanıza düşüyor:transfer kalıp damgalama veya ilerici kalıp damgalama? Çevrimiçi bir yanıt aradığınızda, her süreci tanımlayan düzinelerce sayfa bulacaksınız, ancak neredeyse hiçbiri, belirli kısıtlamalarınıza göre bunlar arasında seçim yapmanıza yardımcı olmaz.

Bu boşluk pahalıdır. Kalıp damgalama takımları, yalnızca özel bir progresif kalıp için genellikle 8.000 ila 25.000 ABD Doları veya daha fazla arasında değişen, önemli bir ön taahhüdü temsil eder. Yanlış yöntemi seçtiğinizde parça geometrinizle eşleşmeyen takımlarla, kenar boşluklarını tüketen hurda oranlarıyla veya montaj yönünde darboğaz oluşturan çevrim süreleriyle karşı karşıya kalırsınız. Bu makale farklı bir yaklaşım benimsiyor. Ders kitabındaki tanımları tekrarlamak yerine, bileşik ve hibrit konfigürasyonlar da dahil olmak üzere kalıpları ve damgalama yöntemlerini gerçek-dünya üretim kriterlerine göre sıralar, böylece gereksinimlerinizi doğru süreçle güvenle eşleştirebilirsiniz.

Transfer ve Aşamalı Karar Neden Düşündüğünüzden Daha Maliyetli?

Transfer kalıp damgalama ile aşamalı kalıp damgalama arasında yanlış seçim yapmak yalnızca takım masraflarını boşa harcamaz. Çağlayandır. Aktarılarak oluşturulması gereken bir parça için aşırı büyük bir aşamalı kalıp-şerit genişliği sınırlamalarıyla mücadele ettiğiniz ve ikincil işlemler eklediğiniz-anlamına gelir. Aşamalı baskıda yüksek hızda çalışabilen basit bir braket için aktarım kurulumu, daha yavaş üretim ve daha yüksek-parça başına maliyet anlamına gelir. Gerçek harcama zarın kendisi değil. Yıllardır yaşadığınız üretim verimsizliğidir çünkü takımlar bir kez oluşturulduktan sonra prosesinizi tanımlar. Progresif kalıbın ne olduğunu ve mimari olarak transfer kalıbından nasıl farklılaştığını anlamak bu kararın temelini oluşturur ancak seçim kriterleri temel tanımların çok ötesine geçer.

Bu Kılavuz Kimlere Hizmet Ediyor?

Bu değerlendirme, kalıp damgalama yaklaşımlarını karşılaştırırken her biri farklı önceliklere sahip üç farklı rol için yapılandırılmıştır:

• Tasarım mühendisleri- CAD modelinde taviz vermeye zorlamadan hangi yöntemin parça geometrinizi, tolerans yığınlarınızı ve şekillendirme karmaşıklığını desteklediği konusunda netlik kazanacaksınız.
• Tedarik yöneticileri- Yalnızca fiyat tekliflerini karşılaştırmak yerine, takım yatırımını toplam sahip olma maliyetine, teslimat süresine ve yeniden sıralama ekonomisine göre değerlendirmek için bir çerçeve bulacaksınız.
• Üretim yöneticileri- Her yöntemin üretim hedefleriyle, baskı uyumluluğuyla ve kalite tutarlılığıyla nasıl eşleştiğini, böylece taban düzeyindeki kararların mühendislik amacına uygun olduğunu göreceksiniz.

İlerideki değerlendirme, standart aşamalı kalıp damgalamadan transfer, bileşik ve yüksek-hızlı varyantlara kadar her yöntemi, aslında tedarikçi seçimini ve uzun-vadeli yatırım getirisini yönlendiren kriterlere göre puanlandırır. Evrensel olarak tek bir yöntem kazanmaz. Doğru cevap, parçanızın geometri, hacim ve bütçenin kesişiminde nerede bulunduğuna bağlıdır.

Bu Damgalama Kalıp Yöntemlerini Nasıl Değerlendirdik ve Sıraladık

Damgalama kalıplarının türlerinin yararlı bir karşılaştırması, bir özellik listesinden daha fazlasına ihtiyaç duyar. Uyumu ölçmek için yapılandırılmış bir yola ihtiyaç vardır. Tek bir prosesi evrensel olarak üstün ilan etmek yerine, her yöntemi, mühendislerin ve alıcıların yeni bir program için transfer takımlarını veya aşamalı kalıp takımlarını belirlerken fiilen karşılaştıkları pratik kısıtlamalardan elde edilen kriterlere göre puanladık.

Her Yöntemi Sıralamak İçin Kullandığımız Seçim Kriterleri

Bu değerlendirmedeki her damgalama yöntemi yedi karar faktörüne göre ölçülür. Bunları, ilerici bir takım ve kalıp yatırımının veya diğer herhangi bir takımlama taahhüdünün incelenmesi gereken mercekler olarak düşünün:

1. Parça geometrisi karmaşıklığı- Yöntem gerekli 3B özellikleri, çizim derinliklerini ve çok-eksenli bükümleri ikincil işlemler olmadan oluşturabilir mi?
2. Üretim hacmi eşikleri- Takım yatırımı yıllık hangi miktarda başabaşa çıkıyor ve rekabetçi parça başına-maliyet sağlıyor?
3. Takım yatırımı ve yatırım getirisi zaman çizelgesi- Başlangıçta ne kadar sermaye gerekiyor ve üretim hacmi bu maliyeti ne kadar çabuk karşılıyor?
4. Boyutsal tolerans gereksinimleri- Süreç, uzun vadede güvenilir bir şekilde hangi düzeyde konumsal doğruluk ve tekrarlanabilirlik sağlıyor?
5. Malzeme uyumluluk aralığı- Süreç, belirttiğiniz alaşım, kalınlık ve süneklik özelliklerini aşırı aşınma veya hurda olmadan karşılıyor mu?
6. İkincil operasyon ihtiyaçları- Yöntem, kılavuz çekme, kaynak yapma veya çapak alma gibi sonraki adımları pres döngüsünde birleştiriyor mu?
7. Pres ekipmanı uyumluluğu- Mevcut pres tonajınız, yatak boyutunuz ve besleme sisteminiz, sermaye ekipmanı ilavesi olmadan yöntemi destekliyor mu?

Puanlama Nasıl Çalışır?

Yedi kriterin tamamında tek bir aşamalı damgalama aracı veya transfer kalıbı konfigürasyonu kazanamaz. Bunun yerine, her yöntem, uydurma karşılaştırmalar yerine, genel mühendislik ilkelerine ve yayınlanmış üretici spesifikasyonlarına dayalı olarak, kriter başına-en iyi uyum derecelendirmesini alır. Pratik gerçekler burada da önemlidir. Zemin alanı sınırlamaları, operatörün beceri seviyeleri ve tesisinizde halihazırda bir transfer presi veyayüksek-hızlı aşamalı baskıbunların tümü, tesisin revizyonunu gerektirmeden hangi yöntemin en fazla değeri sağlayacağını etkiler. Amaç, özel kısıtlamalarınızı, uygulamanız için en önemli olduğu yerde en yüksek puanı alan süreçle eşleştirmektir.

Karmaşık Çok-İstasyonlu Parçalar için Transfer Kalıp Damgalaması

Parça geometrisi karmaşıklık, boyut veya çok-eksenli şekillendirme gereksinimleri açısından yüksek puan aldığında, bir yöntem sürekli olarak değerlendirmenin en üstüne çıkar: transfer kalıp damgalama. Bu konumu, vuruş başına daha hızlı veya daha ucuz olduğu için değil, her şerit-tabanlı süreci sınırlayan mimari kısıtlamaları ortadan kaldırdığı için kazanır.

Transfer Kalıp Damgalamayı Öne Çıkaran Nedir?

Transfer kalıpları ile progresif kalıplar arasındaki temel ayrım, iş parçasının preste nasıl hareket ettiğine bağlıdır. Aşamalı kurulumda parça, şekillendirme sırası boyunca bir taşıyıcı şeride bağlı kalır. Transfer damgalamada, işlenmemiş parça ilk istasyonda sac stoktan ayrılır ve daha sonra mekanik kollar veya transfer çubukları kullanılarak bağımsız kalıp istasyonları arasında robotik olarak hareket ettirilir. Bu, parça-taşıyıcı mimarisine karşı şerit-taşıyıcı mimarisidir ve hangi geometrilerin mümkün olabileceğine ilişkin her şeyi değiştirir.

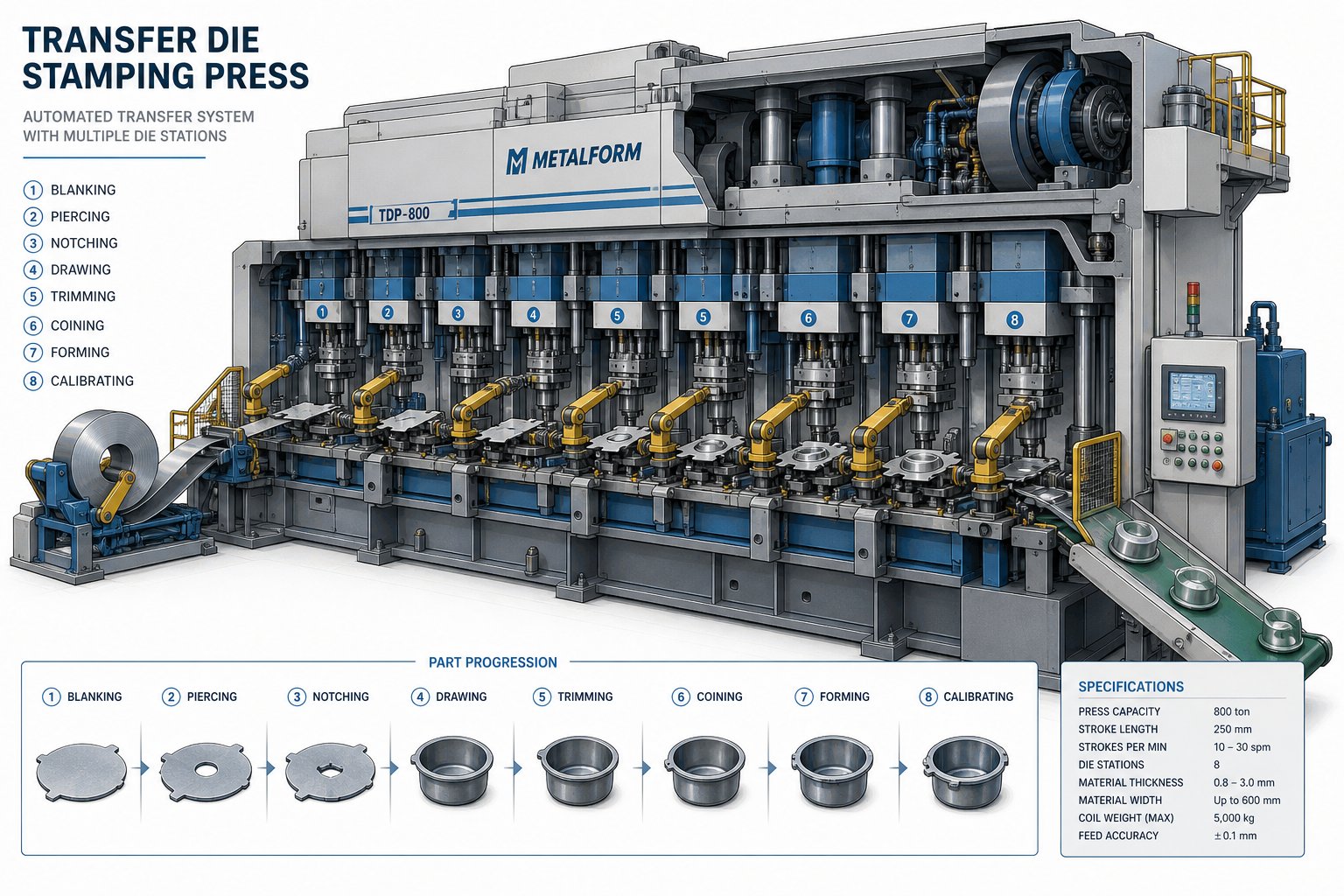

Bir transfer kalıbındaki her istasyon, bağlı bir şerit yerine-serbest duran bir boşluk üzerinde çalıştığından, birçok kritik yetenek kazanırsınız. Maksimum parça boyutunu belirleyen herhangi bir şerit-genişliği sınırlaması yoktur. İşlenmemiş parça istasyonlar arasında döndürülebilir, ters çevrilebilir veya yeniden konumlandırılabilir, böylece parçanın her tarafında şekillendirme yapılabilir. Bir taşıyıcı şeridi yırtabilecek veya deforme edebilecek derin çekmeler, asimetrik bükmeler ve büyük yapısal özellikler rutin işlemler haline gelir. Robotik aktarım, her istasyonda tutarlı parça konumlandırması sağladığından, tekrarlanabilirlik on binlerce döngü boyunca sabit kalır.

Transfer presi takımları aynı zamanda dar bantlar dahilinde tolerans kontrolü de sağlar. Sektör verileri, iyi tasarlanmış kurulumlarda toleransların ±0,01 mm dahilinde tutulabileceğini ve aynı parçaların tek işlemle damgalanmasına kıyasla üretim verimliliğinde %30-50 artış elde edilebileceğini gösteriyor.

İdeal Kullanım Durumları ve Hacim Uyumu

Transfer kalıpları, parçanın aşamalı bir şerit üzerinde bulunamayacağı senaryolarda mükemmeldir. Şasi braketleri ve çapraz elemanlar gibi otomotiv yapısal bileşenlerini, derin-çizilmiş formlar gerektiren cihaz muhafazalarını ve hiçbir tek-düzlem şerit işleminin sağlayamayacağı çok-eksenli bükümlere ihtiyaç duyan büyük braketleri düşünün. Bu parçalar genellikle bir veya daha fazla boyutta 300 mm'yi aşar veya bir taşıyıcı şeridin bükülmesine yol açacak derinlik-genişlik{- oranları içerir.

Bu yöntem aynı zamanda,-baskıda kılavuz çekme, kenar kıvırma veya düzeltme gibi ikincil işlemler transfer sırasına dahil edilebildiğinde de parlar ve böylece sonraki işlemler ortadan kaldırılır. Özellikle robotik transferle çok-istasyonlu şekillendirme için tasarlanmış transfer damgalama kalıplarını değerlendiren üreticiler için tedarikçiler aşağıdaki gibi:YICHENyüksek hacimli otomotiv ve endüstriyel programlarda{0}karmaşık parçalar için istikrarlı tekrarlanabilirliğe odaklanın.

Hacimsel olarak{0}}transfer kalıp damgalama, 50.000 parça ve üzeri üretim süreçlerinde en iyi sonucu verir; burada daha yüksek ilk takım yatırımı, birleştirilmiş işlemlerle dengelenir ve parça başına-işleme maliyetleri azalır.

Artıları

• Derin çizimler ve çok-eksenli şekillendirme dahil karmaşık 3D geometriyi yönetir
• Robotik transfer, tüm istasyonlarda tutarlı parça konumlandırması sağlar
• Şerit genişliği kısıtlamaları olmadan daha büyük boş boyutları destekler-
• İkincil şekillendirme ve bitirme işlemlerini-hatta entegre eder
• Uzun üretim süreçlerinde istikrarlı tekrarlanabilirlik

Eksileri

• Progresif kalıplara kıyasla daha yüksek başlangıç ​​takım yatırımı
• Yüksek-hızlı aşamalı kurulumlara kıyasla daha yavaş döngü süresi
• Robotik veya mekanik transfer sistemleriyle donatılmış bir transfer presi gerektirir
• Daha karmaşık kurulum ve geçiş prosedürleri

Aradaki fark-açıktır: transfer kalıp damgalama, ham hızı geometrik özgürlükle değiştirir. Sizin rolünüz bu özgürlüğü talep ettiğinde, hiçbir ilerici-şerit mühendisliği, bağımsız istasyon oluşturmanın mimari avantajının yerini alamaz. Ancak geometri daha basit olduğunda ve hacim hedefleri döngü süresini ön plana çıkardığında, hesaplama çok farklı bir süreç mimarisine doğru kayar.

Yüksek-Hacimli Hassas Parçalar için Aşamalı Kalıp Damgalama

Transfer kalıpları hızı geometrik özgürlükle değiştirirken, ilerici kalıplar bu denklemi tamamen tersine çevirir. Parçalar daha küçük, geometriler orta düzeyde ve hacim talepleri yüzbinler veya milyonlara ulaştığında, aşamalı damgalama, minimum düzeyde işlemle bobin stoğundan bitmiş bileşene kadar en hızlı yolu sunar.

Aşamalı Kalıp Damgalama Hıza Nasıl Ulaşıyor?

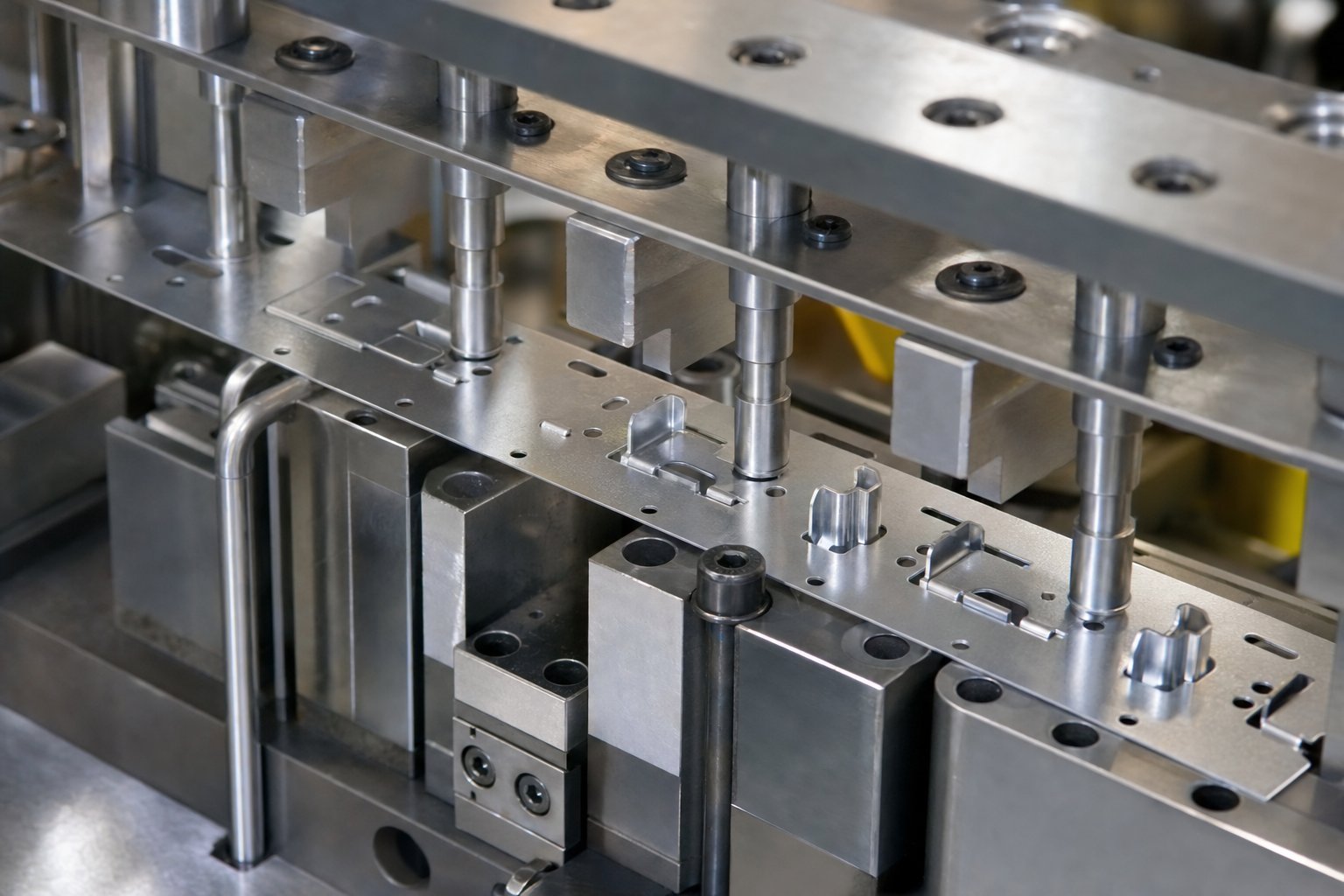

Sürekli bir metal şeridin bir bobinden açıldığını ve sırayla düzenlenmiş birden fazla istasyon içeren tek bir kalıp bloğundan beslendiğini hayal edin. Presin her darbesiyle şerit bir adım uzunluğu ilerler ve her istasyon farklı bir işlem gerçekleştirir: kesme, delme, şekillendirme, basma veya bükme. Parça, istasyon istasyon aşamalı olarak şekillenirken son kesme istasyonu onu bitmiş bir parça olarak ayırana kadar taşıyıcı şeride bağlı kalır.

Bu istasyonlarda her şeyin aynı hizada kalmasını sağlayan şey nedir? Pilot delikler. İlk istasyonda şeride delinen bu delikler, her darbe inmeden önce şeridi tam konuma kilitlemek için sonraki her istasyondaki pilot pimlere bağlanır. Bu mekanizma, tipik olarak tam şekillendirme sırası boyunca toleransları ±0,01 mm dahilinde tutarak, aşamalı kalıp metal damgalamanın konum doğruluğunu sağlayan mekanizmadır. Pilot-ve-ilerletme sistemi aynı zamanda şerit kullanımını da belirler: parçalar arasındaki aralık, köprü malzemesi ve pilot delik yerleşimi şerit genişliğini tüketir, bu nedenle parça boyutu doğası gereği baskı makinesinin alabileceği bobin genişliği ile sınırlıdır.

Tüm işlemler tek bir pres döngüsünde gerçekleştiğinden ve şerit sürekli olarak beslendiğinden, aşamalı damgalama kalıpları, transfer veya birleştirme yöntemlerinin başardığının çok ötesinde strok hızlarında çalışabilir. Yüksek-hacimli üretim hatları, daha küçük bileşenler için genellikle dakikada 200 ila 600 stroku destekler; bazı yapılandırmalar, basit geometriler için 1.000 SPM'nin üzerine çıkar.

Progresif Kalıpların Hakim Olduğu Yer

Progresif kalıplar, belirli ölçekte üretilen daha küçük, tekrarlanabilir parçaların alanına sahiptir. Elektrik konnektörleri, terminaller, yaylı klipsler, 300 mm'nin altındaki braketler, koruyucu kutular ve pil kontaklarının tümü ders kitabı uygulamalarıdır. Bu bileşenler ortak bir profile sahiptir: orta derecede geometrik karmaşıklık, delinmiş özelliklerde sıkı toleranslar ve hassas bir progresif damgalama kalıbına yapılan ön yatırımı haklı çıkaran yıllık hacimler.

Progresif damgalama malzemeleri geniş bir yelpazeye yayılmaktadır. Bakır ve pirinç, iletkenlikleri ve süneklikleri nedeniyle elektrikli bileşenler arasında favoridir. Paslanmaz çelik kaliteleri korozyona-hassas uygulamalarda kullanılır. 0,1 mm'den yaklaşık 6 mm'ye kadar kalınlıklardaki karbon ve alaşımlı çelikler, yapısal braketleri ve otomotiv klipslerini kaplar. İyi şekillendirilebilirliğe ve tutarlı kalınlık toleransına sahip malzemeler en iyi performansı gösterir çünkü şerit, çatlamadan veya hizadan çıkmadan birden fazla şekillendirme istasyonuna dayanmalıdır.

Tek-baskı, sürekli-besleme mimarisi aynı zamanda minimum parça kullanımı anlamına da gelir. Robotik transfer kolları yok, istasyonlar arası yükleme- yok. Şerit kalıbın bir ucundan girer ve bitmiş parçalar diğer ucundan çıkar. Bu basitlik, doğrudan daha düşük işçilik yüküne, daha az kullanım hasarına ve yeniden konumlandırma hatalarına bağlı olarak daha az kalite kaçağına dönüşür.

Artıları

• Çoğu zaman dakikada 300 vuruşu aşan, herhangi bir damgalama yönteminin en hızlı çevrim süreleri
• Sürekli tek-baskı işlemi sayesinde yüksek hacimlerde parça başına daha düşük-maliyet
• Minimum parça kullanımı, işçilik ve kalite riskini azaltır
• Pilot delik sistemi istasyonlar arasında mükemmel konumsal tekrarlanabilirlik sağlar
• Bakır, pirinç, paslanmaz çelik ve çeşitli karbon çelikleri dahil geniş malzeme uyumluluğu

Eksileri

• Parça boyutu, şerit genişliğine ve pres yatağına sığacak şekilde sınırlıdır
• Parça taşıyıcı şeride bağlı kalırken oluşabilecek özelliklerle sınırlı geometri
• Çok istasyonlu karmaşık progresif kalıplar için daha uzun takımlama teslim süreleri
• Parçalar arasındaki hurda köprü malzemesi net malzeme kullanımını azaltır
• Şeridi yırtmadan derin çekmeler ve çok-eksenli şekillendirme zor veya imkansızdır

Aşamalı metal damgalama, mimari kaplamasına uyan parçalarda üretim şampiyonu olarak sıralamasını kazanıyor. Peki standart aşamalı hızlar bile yeterli olmadığında, hacimler on milyonlara çıktığında ve parça geometrileri mikro-ölçeğe küçüldüğünde ne olacak? Bu sürecin özel bir alt kümesinin döngü hızlarını mekanik sınırlarına ittiği yer burasıdır.

Maksimum Verim için Yüksek-Hızlı Aşamalı Kalıp Damgalama

Standart progresif kalıplar, çevrim süresi açısından transfer ve birleştirme yöntemlerini şimdiden geride bırakıyor. Yüksek hızlı aşamalı kalıp damgalama bu avantajdan yararlanır ve bunu mekanik tavanına iterek yıllık hacimlerin on milyonlara ulaştığı ve vuruş başına saniyenin her kesrinin birim ekonomi açısından önemli olduğu uygulamaları hedef alır.

Standart Progresif Yeterince Hızlı Olmadığında

Tipik bir progresif baskı makinesi dakikada 200 ila 600 vuruş arasında rahatlıkla çalışır. Yüksek-hızlı modeller, parça boyutuna ve kalıbın karmaşıklığına bağlı olarak dakikada 800 ila 1.000'in üzerinde vuruş hızında çalışır. Bu hız artışı bedava değil. Parça tasarımı, malzeme seçimi ve takım dayanıklılığı konularında mühendislikten ödün verilmesini gerektirir.

Parçalar geometrik olarak daha basit olmalıdır. Yüksek strok hızlarında, karmaşık şekillendirme özellikleri, şerit kesme istasyonuna ulaşmadan önce çatlamaya veya boyutsal kaymaya neden olan gerilim konsantrasyonlarını ortaya çıkarır. Sığ kıvrımlar, basit delme desenleri ve minimum çekme derinlikleri normdur. Malzemenin daha ince olması, genellikle 1,0 mm'nin altında olması ve geri yaylanma sorunları veya kenar kırılmaları olmadan hızlı deformasyona uyum sağlamak için daha esnek olması gerekir.

En büyük darbeyi takımlar alır. Zımbalar ve şekilli kesici uçlar, bu hızlarda hizmet ömürleri boyunca yüz milyonlarca kez döngü yaptıklarından, hassas taşlama, gelişmiş kaplamalar ve daha sıkı bakım aralıklarına sahip birinci sınıf takım çelikleri gerektirirler. Yüksek strok hızlarında sürtünmeden kaynaklanan ısı oluşumu da aşınmayı hızlandırır; bu da yağlama sistemlerinin ve kalıp soğutmanın isteğe bağlı yükseltmeler yerine kritik altyapı haline gelmesi anlamına gelir.

Malzeme ve Parça Boyutu Kısıtlamaları

Her alaşım yüksek hızda işbirliği yapmaz. En iyi performansı gösteren malzemeler iki özelliği paylaşıyor: iyi süneklik ve bobin boyunca sıkı kalınlık toleransı. Bakır aşamalı damgalama, elektrik uygulamalarında hakimdir çünkü bakırın doğal yumuşaklığı ve iletkenliği, onu aşırı hızlarda damgalanan mikro-konektörler ve kontak yayları için ideal kılar. Pirinç aşamalı damgalama, hassas terminal pimleri ve soket kontakları gibi biraz daha yüksek mukavemet ve korozyon direncinin gerekli olduğu benzer bir boşluğu doldurur.

Paslanmaz çelik aşamalı damgalama yüksek hızda yapılabilir, ancak tipik olarak sünekliğin yeterli kaldığı daha ince östenitik kalitelerle (301, 304) sınırlıdır. Korozyona karşı direncin feda edilemeyeceği elektroniklere yönelik koruyucu bileşenlerde ve yaylı kontaklarda bunu bulacaksınız. Düşük-karbon dereceli çelik aşamalı damgalama, pil tırnakları ve otomotiv mikro-braketleri gibi maliyet-hassas yüksek-hacimli parçalar için malzeme seçeneklerini tamamlar.

Yüksek hızda üretilen tipik bileşenler arasında tüketici elektroniği için mikro-konektörler, röle düzeneklerindeki yaylı kontaklar, EMI koruyucu kutular, lityum-iyon hücreler için pil tırnakları ve yarı iletken paketler için kurşun çerçeveler bulunur. Bu parçalar aynı profili paylaşıyor: az yer kaplıyor, minimum şekillendirme derinliği ve ayda milyonlarla ölçülen üretim talepleri.

Artıları

• Çoğu zaman dakikada 1.000 parçayı aşan maksimum verim
• Aşırı üretim hacimlerinde-parça{-başına elde edilebilecek en düşük maliyet
• Bakır ve pirinç gibi-ince iletken malzemeler için idealdir
• Otomatik sürekli-besleme işlemi, iş gücü girdisini en aza indirir

Eksileri

• Çok sınırlı geometri karmaşıklığı; derin çekmeler ve çok-eksenli bükmeler uygun değildir
• Daha yüksek takım aşınma oranları, daha sık bakım ve değiştirme gerektirir
• Hassas besleme sistemleri ve kalıp koruma sensörlerine sahip birinci sınıf pres ekipmanı gerektirir
• Genellikle 1,0 mm'nin altındaki daha ince malzemelerle sınırlıdır
• Isı yönetimi ve yağlama sistemleri altyapı maliyetini artırır

Yüksek-hızlı aşamalı damgalama dar ama son derece karlı bir şeritte yer alır: basit parçalar, aşırı hacimler, ince esnek malzemeler. Bu sınırların dışına çıktığınızda, yöntemin sınırlamaları değiş tokuş yerine yükümlülük haline gelir-. Hiçbir şekillendirme olmaksızın düz boşluklarda olağanüstü kenar kalitesi veya sıkı eşmerkezlilik gerektiren parçalar için, tamamen farklı bir tek-strok yaklaşımı, ne aşamalı ne de transfer yöntemlerinin karşılayamayacağı avantajlar sunar.

Düz Yüksek-Hassas Bileşenler için Bileşik Kalıp Damgalama

Her damgalanmış parçanın çok-istasyonlu şekillendirmeye veya yüksek-hızlı şerit beslemeye ihtiyacı yoktur. Bazı bileşenler geometrik olarak düzdür ancak ilerici veya transfer süreçlerinin her kenarda aynı anda garanti etmekte zorlandığı boyutsal doğruluk gerektirir. Bileşik kalıp damgalamanın devreye girdiği yer burasıdır ve tek-strok hassasiyeti sunarak çok spesifik bir sorunu herhangi bir çok-istasyonlu alternatiften daha iyi çözer.

Düz Parçalar için Tek-Vuruş Hassasiyeti

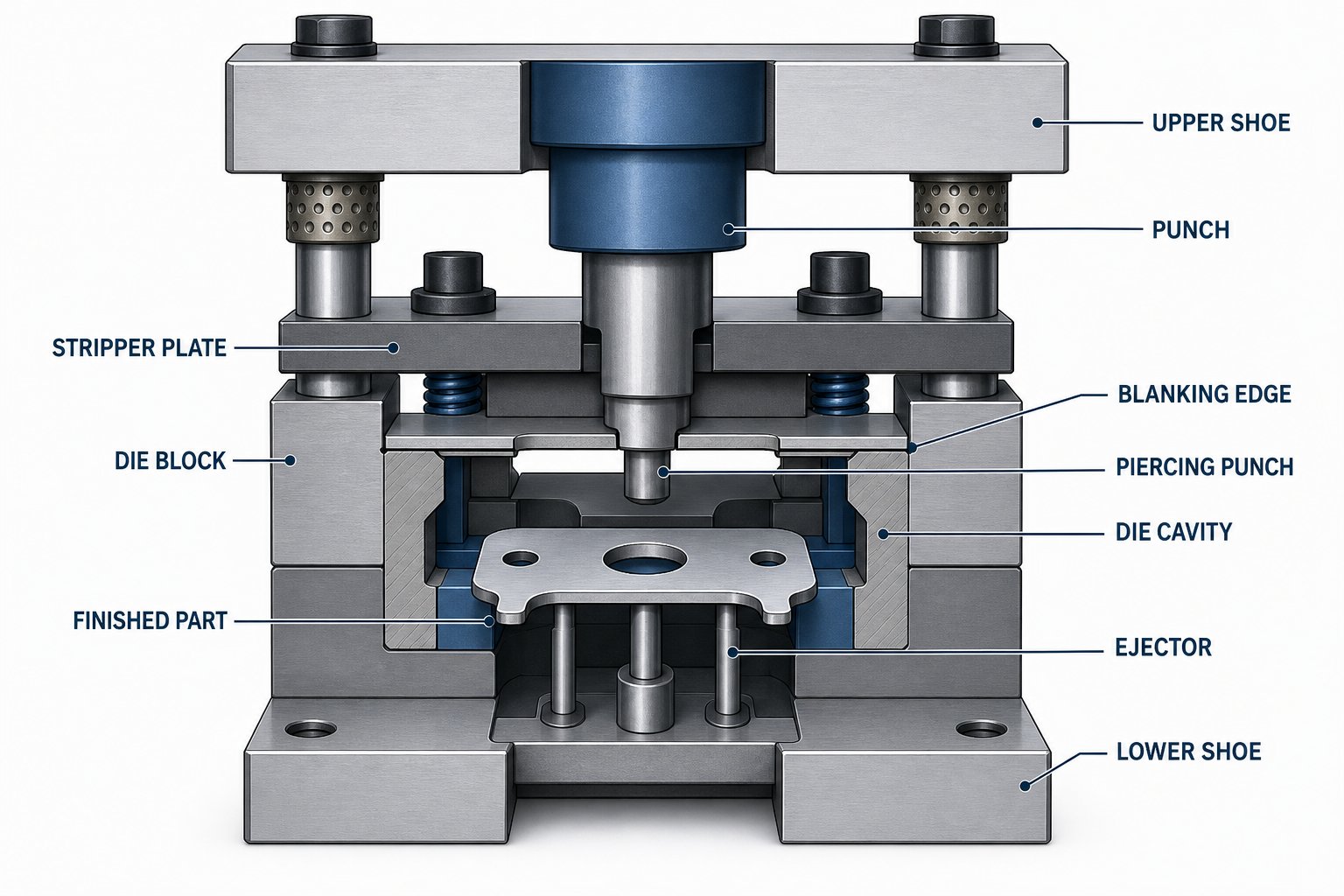

Bileşik kalıp, tek bir pres darbesinde kesme ve delme işlemlerini gerçekleştirir. Şunu hayal edin: Zımba aşağı iniyor, dış profil boşaltılıyor ve tüm iç delikler aynı anda deliniyor. Her kesim tek bir kalıp damgalama pres çevriminde aynı anda gerçekleştiğinden, işlemler arasında şerit ilerlemesi, kümülatif konumlandırma hatası olmaz ve iş parçasının istasyonlar arasında kayma fırsatı olmaz.

Sonuç, ilerici yöntemlere kıyasla üstün düzlük ve kenar eş merkezliliğidir. Aşamalı bir kalıpta, şerit istasyonlar arasında ilerler ve hizalama sağlayan pilot deliklerle bile küçük konum değişiklikleri birikebilir. Bileşik kalıp bu değişkeni tamamen ortadan kaldırır. Delinmiş her delik ile dış ham kenar arasındaki ilişki, şerit kaydıyla değil, takım geometrisinin kendisi tarafından kilitlenir.

Çoğu zaman dile getirilmeyen başka bir avantaj daha var. Parça, zımbanın yukarıdan hareket etmesi ve kalıbın alttan karşı-basınç uygulamasıyla her iki taraftan aynı anda kesildiği için, çapak-tarafındaki tutarsızlık ortadan kaldırılır. Aşamalı kesme, her kesimin bir tarafında, işlemin delme- veya kesme olmasına bağlı olarak değişen bir çapak üretir. Bileşik kalıplar, tüm parça çevresi boyunca tutarlı bir kenar durumu oluşturarak ikincil çapak alma ihtiyacını azaltır veya ortadan kaldırır.

Bileşik Öldüğünde Aşamalıyı ve Aktarımı Yenin

Bileşik kalıp damgalama, parçalar geometrik olarak basit olduğunda ancak boş kenara göre tüm özelliklerde olağanüstü boyutsal doğruluk gerektirdiğinde yerini kazanır. Tipik uygulamalar şunları içerir:

• Sıkı ID{0}}-OD-OD eşmerkezliliği gerektiren pullar ve şimler
• Hassas delikten kenara ilişkilere sahip düz terminaller ve baralar
• İstifleme doğruluğunun parça başına düzlüğe-bağlı olduğu elektrik motorlarına yönelik laminasyonlar
• Eşit kenar kalitesi gerektiren contalar ve sızdırmazlık halkaları
• İlerici yöntemlerin güvenilir bir şekilde sağladığının ötesinde kalınlık ve düzlemsellik gereksinimlerine sahip hassas şimler

Maliyet açısından bakıldığında, bileşik kalıp takımlarının geliştirilmesi karmaşık aşamalı kalıp takımlarına göre daha ucuzdur çünkü daha az istasyon vardır ve tasarlanacak şerit{0}}besleme mekanizması yoktur. Basit düz parçaların orta-hacimli üretimi için bu maliyet farkı önemlidir. Çok istasyonlu takımlarla veya transfer baskı altyapısıyla ilişkili sermaye harcamaları olmadan hassas kalıp damgalama performansı elde edersiniz.

Hacim uyumu orta aralıktadır. Bileşik kalıplar vuruş başına bir parça ürettiğinden, aşamalı üretim hızlarını karşılayamazlar. Ancak geometrinin düz olduğu ve toleransların zorlu olduğu 10.000 ila 500.000 parçalık üretimler için matematik genellikle parçanın gerçek karmaşıklığına göre aşırı oluşturulmuş ilerici bir kurulum yerine bileşik kalıbı tercih eder.

Artıları

• Tüm özelliklerde eş zamanlı kesim sayesinde mükemmel düzlük ve eşmerkezlilik
• Geometrik olarak basit parçalar için progresif kalıplara göre daha düşük takımlama maliyeti
• Çapak-taraflarında değişiklik olmadan tutarlı kenar kalitesi
• Tek-kalıp işlemi için yüksek derecede tekrarlanabilirlik
• Hem parça başına maliyetin hem de hassasiyetin-önemli olduğu orta üretim hacimleri için çok uygundur

Eksileri

• Şekillendirme, bükme veya çekme özelliği olmayan düz geometriyle sınırlıdır
• Aşamalı şerit beslemeye kıyasla strok başına bir parça verimi sınırlar
• 3D özellikler veya çok-eksenli şekillendirme için uygun değildir
• Boşlukların kalıbı temizlemesi daha uzun sürdüğü için daha büyük parçalar çevrim süresini yavaşlatır

Bileşik kalıplar odaklanmış bir niş kaplar: düz parçalar, dar toleranslar, orta hacimler, minimum takım yatırımı. Karmaşık geometri için aşamalı veya transfer kalıplarının yerini almazlar, ancak doğru uygulama için çok-istasyonlu süreçlerin yalnızca yaklaşık olarak tahmin edebileceği hassasiyeti sunarlar. Elbette, gerçek-dünya üretimi nadiren tek bir-yöntem kutusuna tam olarak sığar. Birçok program birden fazla süreçten öğeler gerektirir ve bu da farklı yaklaşımların güçlü yönlerini harmanlayan hibrit stratejilere kapı açar.

Dikkate Alınmaya Değer Hibrit ve Alternatif Damgalama Yaklaşımları

Bazen ekranınızdaki kısım herhangi bir işlemle işbirliği yapmaz. Geometri, bir bileşik kalıp için fazla karmaşık, derin çekme için fazla düz, yüksek-hızlı aşamalı ilerleme için fazla kalın ve tam transfer pres kurulumunu haklı çıkaramayacak kadar küçük. Bu bir analiz hatası değil. Bu, hibrit veya alternatif bir yaklaşımın ciddi bir şekilde ele alınması gerektiğinin bir işaretidir.

Bunun yerine İnce Kesme veya Derin Çekmeyi Ne Zaman Düşünmelisiniz?

İnce kesme, progresif ve bileşik kalıpların açık bıraktığı bir boşluğu doldurur: İkincil işleme gerekmeden tüm kesim yüzeyi boyunca tam-kesme kenarı kalitesi gerektiren parçalar. Standart bir aşamalı kalıp damgalama işleminin kabaca %25-60 kayma ve geri kalan kırılma bölgesine sahip bir kesme kenarı ürettiği durumlarda, ince kesme, minimum kırılma ile pürüzsüz, kare kenarlar sağlayan soğuk-ekstrüzyon benzeri bir işlemle parçayı şeritten sıkıştırır. Kenar durumunun kritik öneme sahip olduğu otomotiv şanzımanlarındaki dişlileri, kolları ve kilitleme bileşenlerini düşünün.

Parçanızın derinlik-çap-oranı, transfer kalıp istasyonlarının makul sayıda işlemde oluşturabileceği oranı aştığında, derin çekme konuşmaya dahil olur. Silindirik mahfazalar, fincan-şeklindeki mahfazalar ve kaplarderinlik parçanın çapına eşit veya bu çapı aşıyortransfer kalıbı yeteneklerinin ötesine geçerek istasyon sayısından ziyade malzeme akışı fiziğinin yönettiği bölgeye doğru ilerleyin. İlk çekme için tipik olarak 1,8 ila 2,0 olan sınırlayıcı çekme oranı, hiçbir takım gelişmişliğinin geçersiz kılamayacağı katı bir sınır belirler.

Optimum Sonuçlar İçin Birleştirme Yöntemleri

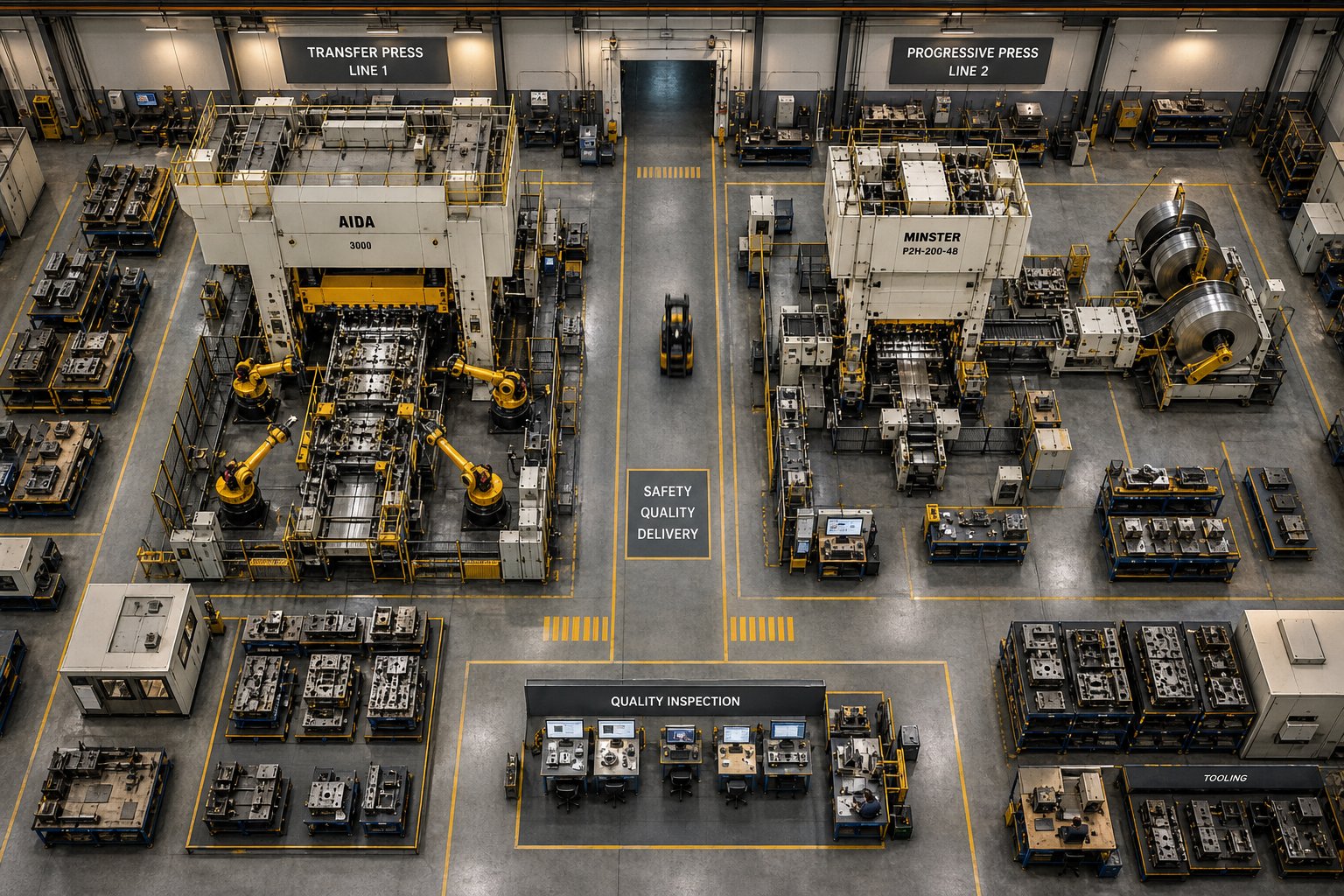

Gerçek üretim tesisleri nadiren tek bir süreci ayrı ayrı yürütür. Üreticiler rutin olarak ön şekillendirme, delme ve kısmi kesme için aşamalı damgalama sürecini bağımsız istasyonlarda parçayı tamamlayan bir kalıp aktarma işlemiyle birleştirir. Bu aşamalı-transfere-geçiş, düz bir ham parçanın yüksek-hızda delme ve ardından taşıyıcı şeridi tahrip edecek derin çok{-eksen oluşturma işlemine ihtiyaç duyduğu otomotiv programlarında yaygındır.

Aşamalı damgalama ve imalat iş akışları başka bir pratik köprü sunar. Aşamalı bir kalıp, yüksek-hızlı kısmı, şerit tabanlı verimlilikten yararlanan damgalama özelliklerini- yönetir ve ardından parçalar, hiçbir kalıp içi işlemin ekonomik olarak kopyalayamayacağı kaynak, kılavuz çekme veya montaj işlemleri için aşağı yöndeki üretim hücrelerine taşınır. Bu yaklaşım, özellikle mevcut pres ekipmanının aşamalı işlemeyi desteklediği, ancak tesiste bir transfer presinin bulunmadığı veya taban alanı kısıtlamalarının özel bir transfer hattını kullanışsız hale getirdiği durumlarda işe yarar.

Alternatif veya hibrit yaklaşımlara işaret eden karar tetikleyicileri spesifik ve ölçülebilir olma eğilimindedir:

• Kenar durumu spesifikasyonları, tüm kesim yüzeylerinde (hassas kesme bölgesi) tam-kesme kalitesi gerektirir
• Derinlik-çap-oranı 1:1'i aşıyor, bu da hacimden bağımsız olarak derin çekmeyi zorunlu kılıyor
• Parça, hem yüksek-hızlı delme hem de çok-eksenli şekillendirme gerektirir; bu, hiçbir kalıp mimarisinin verimli şekilde üstesinden gelemeyeceği bir şeydir
• Mevcut baskı ekipmanı ideal tek-yöntem çözümünü desteklemiyor ve sermaye bütçesi yeni makineleri karşılamıyor
• Zemin alanı veya operatör becerisi kısıtlamaları, transfer pres hattı eklenmesini engelliyor
• Hacim, tam progresif veya transfer takımlamayı haklı çıkarmayacak kadar düşük, ancak parça karmaşıklığı, bileşik kalıp kapasitesini aşıyor

Hibrit stratejiler bir uzlaşma değildir. Bunlar bir mühendislik optimizasyonudur. Bir parçayı tek bir-yöntem kutusuna sıkıştırmayı bırakıp bunun yerine her özelliği onu en iyi oluşturan süreçle eşlediğinizde, iş akışı kağıt üzerinde daha karmaşık görünse bile toplam sahip olma maliyeti genellikle düşer. Önemli olan, bu karmaşıklığın ne zaman kendini amorti ettiğini bilmektir; bu, her yöntemin gerçek üretim değişkenlerinizle yapılandırılmış yan yana{-yan yana-karşılaştırılmasını gerektirir.

Bir Bakışta Komple Damgalama Yöntemi Karşılaştırması

Her yöntemin ayrı ayrı değerlendirildiğini gördünüz. Güçlü yönler, ödünleşimler ve ideal senaryolar tek başına nettir, ancak gerçek seçim kararları tek başına gerçekleşmez. Bir parça çizimine baktığınızda ve bu bileşenin aynı anda birden fazla kritere göre hangi sütuna düştüğünü sorduğunuz zaman bunlar meydana gelir. Yan yana--görüntü, beş ayrı değerlendirmeyi yeniden okumak yerine bu kararı dakikalar içinde başvurabileceğiniz bir şeye-sıkıştırır.

Yan-yan yana-Özellik Karşılaştırması

Aşağıdaki tablo, bu değerlendirme boyunca kullanılan yedi kritere göre beş damgalama yönteminin tamamını puanlamaktadır. İster yüksek-hacimli konektörler için progresif kalıp presini boyutlandırıyor olun, ister yapısal bileşenler için transfer damgalama presini tartıyor olun, bu, parça gereksinimlerini proses kapasitesiyle tek bir yerde hizalayan birleştirilmiş görünümdür.

Birkaç desen öne çıkıyor. Önceliğiniz geometrik özgürlükse tabla sizi sola transfer kalıplarına doğru iter. Hız ve kısmen de olsa ekonomi hakim olursa- doğrudan ilerici kalıp ve damgalama çeşitlerine doğru sürüklenirsiniz. Bileşik kalıplar, çok istasyonlu karmaşıklığın aşırı olduğu düz hassas işler için belirli bir şerit oluşturur. Hibrit yaklaşımlar ise tek bir sütunun yedi satırın tamamını karşılamadığı durumları kapsar.

Uygulama Senaryosuna Göre Karar Matrisi

Özellik karşılaştırması size her yöntemin neler yapabileceğini anlatır. Aşağıdaki karar matrisi, gerçekte ne yaptığınıza bağlı olarak hangi yönteme ulaşacağınızı gösterir. Uygulama senaryonuzu önerilen süreçle eşleştirin:

Karar matrisinin "hangi süreç en iyisidir?" sorusunu sormadığına dikkat edin. özette. "Neyi, hangi miktarda yapıyorsunuz ve hangi toleranslar önemlidir?" diye sorar. Bu yeniden çerçeve, kendinden emin bir takımlama kararını pahalı bir tahminden ayıran şeydir.

Proses seçimi, herhangi bir tek faktörden ziyade parça geometrisi, hacim gereksinimleri ve toplam sahip olma maliyetinin kesişimine bağlıdır. Progresif kalıp presi hızda kazanır ancak geometride kaybeder. Transfer damgalama presi karmaşıklık açısından avantajlıdır ancak vuruş başına maliyeti daha yüksektir. Doğru cevap, evrensel bir sıralamada değil, belirli kısıtlamalarınızın örtüştüğü yerde bulunur.

Bu karşılaştırma tabloları size bir referans noktası verir, ancak bir referans noktası yalnızca kendi projenizin her eksende nerede bulunduğunu biliyorsanız işe yarar. Son adım, bu matrisi, mühendislerin bir damgalama yöntemini kilitlerken en sık yaptıkları hataları hesaba katan öncelikli bir karar dizisine dönüştürmektir.

Nihai Öneriler ve Yaygın Seçim Hataları

Karşılaştırma tabloları ve özellik matrisleri size netlik kazandırır ancak kararı sizin yerinize vermezler. Analiz ve eylem arasındaki boşluğu kapatan şey, önceliklendirilmiş bir dizidir; parça gereksinimlerinizi ilk önce en etkili kısıtlamalara göre filtreleyen bir if-o halde kurallar kümesidir. Aşağıda imalat mühendisleri ve satın alma alıcılarının bir sonraki takımlama programlarına doğrudan uygulayabilecekleri karar mantığı ve ardından seçim sürecini en çok sekteye uğratan hatalar yer almaktadır.

Parça Gereksinimlerinizi Doğru Prosesle Eşleştirin

Bu sırayı yukarıdan aşağıya doğru çalışın. Parçanızın karşıladığı ilk koşul, takım değerlendirmesi için başlangıç ​​noktanızdır:

1. Parça şerit-genişliği fizibilitesini aşarsa veya çok-eksenli şekillendirme gerektiriyorsa- Transfer kalıp damgalama birincil adayınızdır. Derin çekmelere, istasyonlar arasında rotasyona veya hiçbir bobin genişliğinin sığamayacağı boş boyutlara ihtiyaç duyan parçalar buraya aittir. Transfer kalıpları, taşıyıcı-şerit kısıtlamasını tamamen ortadan kaldırır ve size ilerici mimarilerin kopyalayamayacağı geometrik özgürlük sağlar. Karmaşık çok-istasyonlu programlar için transfer damgalama kalıplarını değerlendiren mühendisler için,YICHEN'in transfer damgalama kalıbı çözümleribüyük veya asimetrik parçalarda istikrarlı tekrarlanabilirlik için tasarlanmış robotik transfer sistemleri sunar.
2. Parça yüksek-hacim talebi ve basit-ile-orta düzey geometriye sahip küçükse- Aşamalı kalıp damgalama, parça başına-en iyi ekonomiyi sunar. Dakikada 200-600+ vuruşla şerit beslemeli sürekli çalışma, bunu standart bobin genişliklerine uyan braketler, klipsler, terminaller ve konektörler için üretim şampiyonu haline getirir.
3. Parça sıkı eşmerkezlilik gereksinimleri olan ve 3D şekillendirme gerektirmeyen düz ise- Bileşik kalıp, tek vuruşta eşzamanlı kesme ve delme olanağı sağlayarak kümülatif konumlandırma hatasını ortadan kaldırır. Kritik delikten kenara ilişkilere sahip rondelalar, laminasyonlar, dolgular ve düz terminaller buraya gelir.
4. Hacim aşırı ve geometri minimum düzeydeyse- Dakikada 800-1.500 vuruşla yüksek-hızlı aşamalı kalıp damgalama, birim sayısının yılda on milyonlara ulaştığı ve parça özelliklerinin sığ formlar ve basit delmeyle sınırlı olduğu mikro konektörleri, pil tırnaklarını ve temas yaylarını hedef alır.
5. Tek bir yöntem tüm gereksinimleri karşılamıyorsa- Aşamalı ön-biçimlendirmeyi transfer bitirmeyle veya aşamalı damgalamayı alt üretimle birleştiren hibrit yaklaşımlar, boşlukları kapatıyor. Kenar-kalite spesifikasyonları hassas kesme gerektirdiğinde, derinlik-çap-oranları derin-çizim alanına girdiğinde veya mevcut ekipman kısıtlamaları ideal tek-yöntem çözümünü devre dışı bıraktığında bu doğru çağrıdır.

Bu hiyerarşi keyfi değildir. Üzerinde mühendislik yapılması en zor olan kısıtlamaya göre düzenlenir. Her zaman bir süreci yavaşlatabilir veya takımlara daha fazla para harcayabilirsiniz, ancak şerit genişliği sınırlarını aşan bir parçayı-ne kadar bütçe ayırırsanız ayırın, aşamalı kalıba girmeye zorlayamazsınız. Geometri fizibilite kararı ilk olarak belirler, hacim ve ekonomi ise ikinci olarak kararı iyileştirir.

Damgalama Yöntemi Seçerken Kaçınılması Gereken Yaygın Hatalar

Deneyimli ekipler bile maliyeti artıran veya kaliteden ödün veren kalıplara giriyor. Progresif kalıp damgalama veya transfer kalıp programlarını satın alırken en sık ortaya çıkan yanlış anlamalar şunlardır:

• İlerici olmanın her zaman daha ucuz olduğunu varsayarsak.Hacim bazında-parça başına maliyet? Çoğu zaman evet. Toplam program maliyeti? Mutlaka değil. 6 istasyonlu bir transfer kalıbının temiz bir şekilde işlediği geometriye yakın 15 istasyonla oluşturulmuş ilerici bir kalıp, takım geliştirme, bakım ve hurdaya daha fazla maliyet getirebilir. Köprü bağlantılarında ve pilot deliklerde boşa harcanan şerit malzemesi, kalın veya pahalı alaşımlarda hızla birikmektedir. Transfer ölürMetalForming Dergisi'nin belirttiği gibi, şerit ilerleme düzeniyle sınırlandırılmadıkları için genellikle daha iyi malzeme kullanımı elde ederler.
• Takım yaşam döngüsü maliyetlerinin gözden geçirilmesi.İlk kalıp fiyatı bir rakamdır. Bakım aralıkları, bileme sıklığı, kesici uçların değiştirilmesi ve nihai yeniden yapılanmalar hikayenin tamamını anlatır. 1.000 SPM'de çalışan yüksek-hızlı aşamalı kalıp, standart aşamalı kurulumdan daha hızlı aşınır. Beklenen bakım temposunu açıklamadan düşük parça fiyatları teklif eden ilerici kalıp damgalama hizmetleri, transfer kalıp damgalama tedarikçilerinin tekliflerini benzer-benzer{- esasına göre karşılaştıran tedarik ekiplerini yanıltabilir.
• İkincil işlem tasarruflarının göz ardı edilmesi.Transfer kalıpları şekillendirme, kesme, kılavuz çekme ve flanşlamayı tek bir pres döngüsünde birleştirir. Mevcut aşamalı kurulumunuz hemen çapak alma hücresine, ardından kılavuz çekme istasyonuna ve ardından bükme fikstürüne taşınan parçalar üretiyorsa, bu ikincil adımların işçilik ve taşıma maliyetleri, bunları sıralı olarak gerçekleştiren bir transfer kalıbının işleme maliyetini aşabilir-. Yalnızca damgalama maliyetini değil, her zaman toplam iniş maliyetini hesaplayın.
• Yalnızca mevcut ekipmana göre seçim yapmak.Progresif bir damgalama presine sahip olmak, her yeni parçanın aşamalı olarak çalışması gerektiği anlamına gelmez. Geometri gerçekten transfer şekillendirme gerektiriyorsa, onu mevcut ekipmana zorlamak, toleransların bozulmasına, fazla hurdaya veya bakımı pahalı olan şişmiş aşamalı kalıplara yol açar. Ekipmanın mevcudiyeti karara yön vermeli, dikte etmemelidir.
• Teslim süresi farklarını hafife almak.Karmaşık aşamalı kalıp metal damgalama hizmetleri, çok-}istasyonlu şerit kalıpların deneme sırasında daha fazla yinelemeli ayarlama gerektirmesi nedeniyle genellikle eşdeğer transfer kurulumlarına göre daha uzun takımlama teslim süreleri teklif eder. Pazara-çıkma-zamanı önemliyse, transfer veya bileşik yaklaşımların daha basit kalıp yapımı, lansman planını haftalarca kısaltabilir.

Tüm bu hataları birbirine bağlayan konu aynıdır: Damgalama yöntemi kararının tek-değişkenli bir sorun olarak ele alınması. Bu hiçbir zaman yalnızca hızla, yalnızca takım maliyetiyle ya da yalnızca geometriyle ilgili değildir. Bu, spesifik üretim gerçekliğiniz tarafından ağırlıklandırılan üçünün kesişimiyle ilgilidir. Yukarıda özetlenen kriterleri ve karar sırasını kullanarak bu kesişimi metodik olarak değerlendiren mühendisler, tahminden kaynaklanan maliyetli yeniden çalışma döngülerinden kaçınır.

Transfer Kalıp Damgalama ve Aşamalı Kalıp Damgalama Hakkında SSS

1. Transfer kalıp damgalama ile aşamalı kalıp damgalama arasındaki temel fark nedir?

Temel fark, iş parçasının preste nasıl hareket ettiğidir. Aşamalı kalıp damgalamada parça, bir taşıyıcı şeride bağlı kalır ve her pres darbesiyle istasyonlar boyunca ilerler. Transfer kalıp damgalamada işlenmemiş parça, levha stokundan erken ayrılır ve bağımsız kalıp istasyonları arasında robotik olarak hareket ettirilir. Bu mimari ayrım, her yöntemin hangi geometrileri üretebileceğini belirler. Transfer kalıpları daha büyük, daha karmaşık 3D parçaları işleyebilir çünkü serbest duran iş parçası-her taraftan döndürülebilir, ters çevrilebilir ve şekillendirilebilir. Progresif kalıplar daha hızlı çevrim süreleri elde eder çünkü sürekli şerit besleme, işlemler arasında robotik taşıma ihtiyacını ortadan kaldırır.

2. Aşamalı kalıp damgalama yerine transfer kalıp damgalamayı ne zaman seçmeliyim?

Parçanız şerit genişliği fizibilitesini aştığında, derin çekmeler, çok-eksenli şekillendirme gerektirdiğinde veya bir taşıyıcı şeride takılıyken oluşamayan asimetrik geometriler gerektirdiğinde transfer kalıp damgalamayı seçin. Transfer kalıpları, otomotiv yapısal bileşenleri, cihaz muhafazaları ve 300 mm'nin üzerindeki büyük braketler için her boyutta daha iyi uyum sağlar. Ayrıca, kılavuz çekme, flanşlama veya kesme gibi ikincil işlemleri pres döngüsüne dahil ederek sonraki işlem maliyetlerini azaltabildiğinizde de anlamlı olurlar. YICHEN gibi tedarikçiler, karmaşık çok istasyonlu programlarda istikrarlı tekrarlanabilirlik için tasarlanmış robotik transfer sistemlerine sahip transfer damgalama kalıpları konusunda uzmanlaşmıştır.

3. Hangi üretim hacmi, aşamalı kalıp damgalamayı, transfer kalıp damgalamayı haklı çıkarır?

Aşamalı kalıp damgalama genellikle yılda 100.000 parçanın üzerindeki hacimlerde maliyet açısından verimli hale gelirken, parça başına maliyet avantajları yılda bir milyonu aşan hacimlerde önemli ölçüde artıyor. Transfer kalıp damgalama, daha yüksek ilk takım yatırımını dengelemek için genellikle yılda 50.000 parçanın üzerinde hacim gerektirir. Ancak hacim tek başına doğru seçimi belirlemez. Çok eksenli şekillendirme gerektiren bir parçanın hacimden bağımsız olarak aşamalı kalıba yerleştirilmesi daha maliyetli olacaktır çünkü eklenen istasyonlar, hurdalar ve ikincil işlemler vuruş başına hız avantajını aşındırır. İkincil işlemler ve hurda dahil olmak üzere toplam nakliye maliyeti, tek başına parça fiyatından daha önemlidir.

4. Progresif ve transfer kalıp damgalamanın tolerans yetenekleri nelerdir?

Her iki yöntem de, iyi tasarlanmış kurulumlarda yaklaşık artı veya eksi 0,01 mm'lik sıkı toleranslara ulaşabilir-, ancak bunu farklı mekanizmalarla gerçekleştirirler. Progresif kalıplar, ilk istasyonda şeride açılan pilot delikler yoluyla konum doğruluğunu korur; bu delikler, her vuruştan önce şerit konumunu kilitlemek için sonraki her istasyonda pilot pimleri devreye sokar. Transfer kalıpları, serbest duran ham malzemeyi her bağımsız istasyonda tutarlı bir şekilde -konumlandıran robotik veya mekanik transfer sistemlerine dayanır. Delinmiş özellikler ile dış kenarlar arasında en sıkı eşmerkezliliği gerektiren düz parçalar için, bileşik kalıplar her ikisinden de daha iyi performans gösterebilir çünkü eş zamanlı kesme ve delme, kümülatif konumlandırma hatasını tamamen ortadan kaldırır.

5. Progresif ve transfer kalıplı damgalama tek bir üretim sürecinde birleştirilebilir mi?

Evet, aşamalı ön şekillendirmeyi transfer bitirmeyle-birleştiren hibrit yaklaşımlar, gerçek-dünya imalatında yaygındır. Otomotiv programları sıklıkla yüksek-hızda delme ve ilk kesme için aşamalı bir kalıp kullanır, ardından kısmen oluşturulmuş işlenmemiş parçayı, bir taşıyıcı şeridi yok edecek derin çok-eksenli şekillendirme için bağımsız istasyonlara aktarır. Kaynak, kılavuz çekme veya montaj gibi alt imalat işlemleriyle eşleştirilmiş aşamalı damgalama başka bir pratik hibrittir. Bu birleştirilmiş iş akışları, tek bir kalıp mimarisinin tüm özellikleri verimli bir şekilde işlemediği veya mevcut baskı ekipmanının bir yöntemi destekleyip diğerini desteklemediği durumlarda anlamlıdır.
